Як користуватися Protect 1207i. Швидкий старт

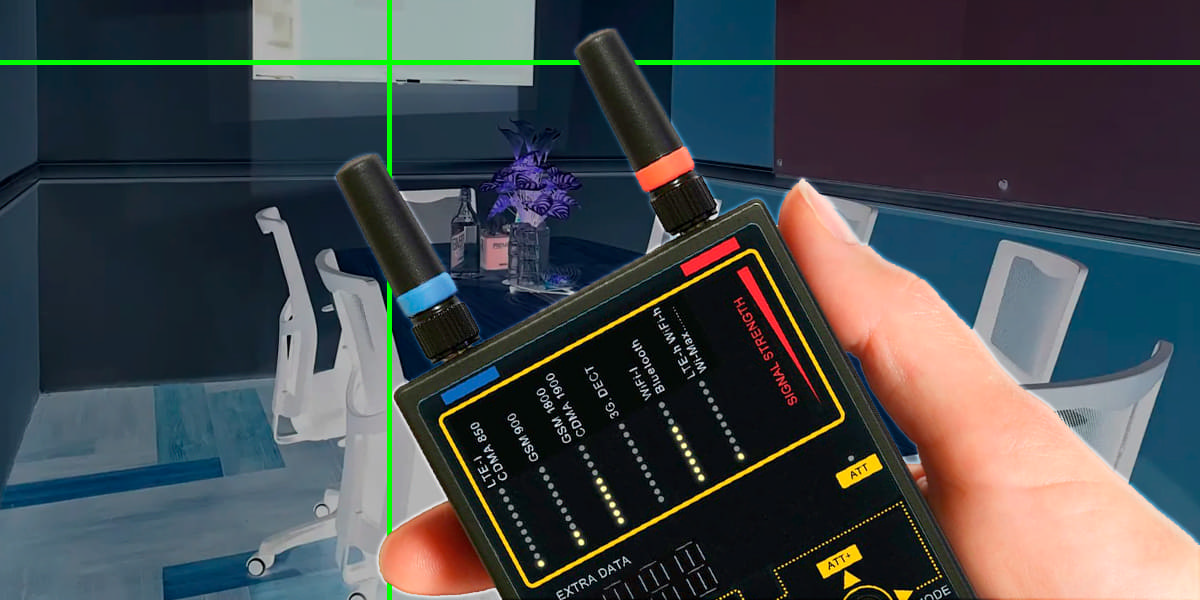

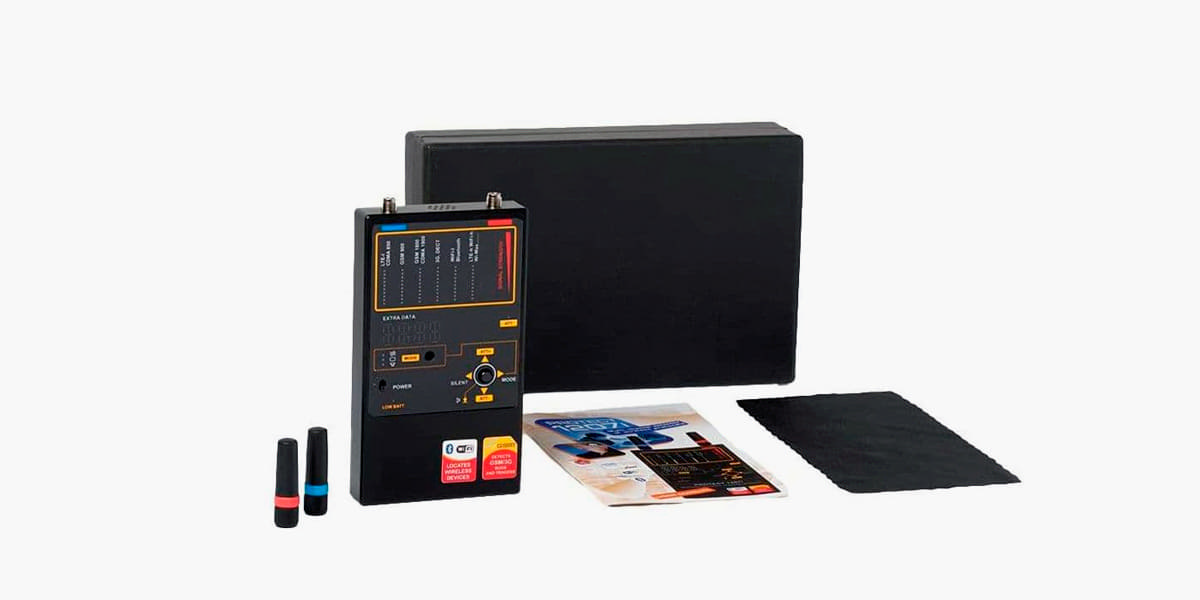

Професійний портативний детектор цифрових радіокомунікацій Protect 1207i. Призначений для виявлення, ідентифікації та локалізації джерел бездротового випромінювання, включаючи приховані пристрої негласного отримання інформації.

Вміст

Як працює Protect 1207i

Protect 1207i реалізує багатоканальну архітектуру з 6 незалежними приймальними каналами, кожен із яких налаштований на конкретний діапазон і протокол зв’язку. Це забезпечує селективність і високу чутливість до слабких та імпульсних сигналів, характерних для сучасних цифрових передавачів.

Прилад працює у діапазоні 824-7000 МГц, охоплюючи основні стандарти мобільного та бездротового зв’язку (GSM, 3G, LTE, Wi-Fi, Bluetooth, Wi-Max).

Ключові технічні особливості:

одночасний моніторинг кількох радіоканалів із індикацією протоколу;
використання преселекторів (SAW-фільтрів) для відсікання шуму та підвищення селективності;
цифрова обробка сигналу та мікропроцесорне управління;
6-смугова індикація рівня сигналу (10 сегментів на канал);
режими індикації: візуальний, звуковий, вібраційний, беззвучний;
регульована чутливість (атенюатор) для точного пеленгування джерела;
дві всеспрямовані антени з робочою дальністю до 10 м.

Функціонально прилад виконує пошук факту передачі даних у цифрових мережах, навіть без активного голосового сеансу (наприклад, при реєстрації пристрою в мережі).

Які приховані пристрої виявляє Protect 1207i

Protect 1207i орієнтований на виявлення активних передавачів, що використовують радіоканали для передачі даних. До них належать:

Аудіо та відео закладки

GSM / 3G / LTE жучки;
Bluetooth-мікрофони;
Wi-Fi аудіо передавачі;
бездротові приховані камери (Wi-Fi, 2.4 GHz, 3G).

GPS та радіомаяки

GPS-трекери з передачею координат через GSM/3G;
автономні маяки з періодичною передачею даних.

Пристрої на базі мобільного зв’язку

приховані GSM-телефони;
модулі віддаленого прослуховування;
пристрої з SIM-картами для передачі даних.

Бездротові цифрові системи

Wi-Fi передавачі та точки доступу;
Bluetooth-пристрої (у т.ч. приховані гарнітури);
DECT-пристрої;
Wi-Max та інші широкосмугові передавачі.

Комбіновані та сучасні засоби стеження

Wi-Fi камери з передачею відео;
гібридні пристрої (GSM + Bluetooth / Wi-Fi);
малопотужні імпульсні передавачі цифрових протоколів.

Як користуватися Protect 1207i

Ефективне використання Protect 1207i базується на трьох ключових діях: контроль радіофону, виявлення аномальних сигналів і поетапне зниження чутливості для точної локалізації джерела.

Підготовка до роботи

Перед початком перевірки необхідно:

увімкнути прилад і перевірити рівень заряду;
встановити початкову чутливість (середній рівень);
обрати режим індикації (звук / вібрація / беззвучний);
оцінити радіофон у приміщенні (базовий рівень сигналів від мережі).

Рекомендується за можливості тимчасово вимкнути власні джерела випромінювання (смартфони, роутери), щоб сформувати коректний baseline.

Принцип роботи під час пошуку

Protect 1207i одночасно контролює 6 діапазонів. Кожен канал відповідає за окремий тип сигналів:

GSM / 3G / LTE
Wi-Fi 2.4 / 5 ГГц
Bluetooth / ISM

Індикація по каналу означає наявність активної передачі у відповідному діапазоні. Кількість сегментів відображає рівень сигналу.

Алгоритм використання

Робота базується на контролі радіоефіру за окремими стандартами зв’язку та поетапному звуженні зони пошуку.

1. Первинне сканування

Оператор повільно переміщується по приміщенню, контролюючи індикацію по всіх каналах.
Фіксуються:

стабільні сигнали (інфраструктура);
імпульсні або періодичні сигнали (потенційні закладки).

2. Ідентифікація підозрілих каналів

Якщо активується конкретний канал:

визначається тип сигналу (наприклад, GSM або Wi-Fi);
аналізується характер: постійний, пакетний, короткі імпульси.

Нестабільні або періодичні передачі є пріоритетними для перевірки.

3. Локалізація джерела

Для точного пошуку:

поступово зменшується чутливість (атенюатор);
оператор наближається до зони максимального рівня;
рух виконується малими кроками з контролем індикації.

Зменшення чутливості дозволяє “відсікати” дальні джерела і сфокусуватися на ближньому.

4. Точне позиціонування

На мінімальній чутливості:

визначається конкретний об’єкт (предмет, елемент інтер’єру);
перевірка виконується з різних сторін;
оцінюється реакція при наближенні/віддаленні.

Максимальний рівень сигналу при мінімальній чутливості вказує на безпосередню близькість передавача.

Практичні режими

Беззвучний режим – для прихованих перевірок;
Вібрація – при роботі в шумному середовищі;
Звукова індикація – для швидкого сканування.

Технічні зауваження

Прилад реагує тільки на активні передавачі;
Пасивні пристрої або запис без передачі не детектуються;
Сильний радіофон (базові станції, Wi-Fi мережі) може маскувати слабкі сигнали;
Імпульсні пристрої (GPS-трекери) виявляються під час сеансу передачі.

Практична історія застосування Protect 1207i

У переговорній кімнаті фіксувались витоки конфіденційної інформації без явних ознак компрометації. Візуальний огляд і базова перевірка класичними RF-сканерами результату не дали. Було прийнято рішення застосувати Protect 1207i як профільний інструмент для контролю цифрових каналів зв’язку.

Початкові умови та підготовка

Для виключення впливу легітимних джерел випромінювання сформували режим радіотиші:

відключено Wi-Fi точки доступу;
усі мобільні телефони винесено з приміщення;
знеструмлено допоміжне обладнання (крім критично необхідного).

Після стабілізації радіофону виконано контрольне сканування – фон у більшості каналів був близький до нульового, що створило коректний baseline для подальшого аналізу.

Виявлення аномального сигналу

Під час повторного сканування зафіксовано короткі імпульсні сплески в каналі GSM/LTE:

тривалість імпульсів: 1-3 секунди;
періодичність: ~40-90 секунд;
рівень сигналу: середній, нестабільний.

Характер сигналу відповідав сеансовій передачі даних через стільникову мережу (типово для автономних GSM-закладок або GPS-трекерів із буферизацією).

Локалізація джерела

Застосовано поетапне зниження чутливості:

на середньому рівні сигнал локалізувався в зоні стіни з телевізором;
при зменшенні чутливості зона звузилась до кронштейна телевізора;
на мінімальній чутливості максимальна індикація фіксувалась безпосередньо за корпусом ТВ.

Додатково виконано контроль з різних напрямків – максимум сигналу залишався стабільно прив’язаним до однієї точки.

Технічна ідентифікація

Після демонтажу телевізора виявлено компактний пристрій:

модуль GSM із SIM-картою;
вбудований мікрофон;
акумулятор;
підключення до лінії живлення телевізора (для підзарядки).

Ключова особливість – гібридне живлення:

робота від мережі при ввімкненому ТВ;
автономна робота від акумулятора при повному знеструмленні телевізора.

Це пояснює, чому пристрій залишався активним навіть при вимкненому обладнанні.

Чому пристрій був виявлений

Ефективність Protect 1207i у даному випадку обумовлена:

селективним контролем саме GSM/LTE каналів;
здатністю фіксувати короткі реєстраційні та пакетні сеанси;
можливістю роботи в умовах низького радіофону (режим радіотиші);
точним пеленгуванням за рахунок атенюації.

Пристрій не здійснював безперервну передачу, а працював у режимі періодичного виходу в мережу, що робить його практично невидимим для широкосмугових детекторів.

Коментар Спеціаліста

Ключовими факторами успішного виявлення стали: створення контрольованого радіосередовища, аналіз імпульсної активності, а не тільки постійних сигналів, поетапне зниження чутливості для точної локалізації.
Сценарій підтверджує, що сучасні GSM-закладки з автономним живленням і буферною передачею можуть бути виявлені лише при використанні спеціалізованих багатоканальних детекторів і правильної методики пошуку.
