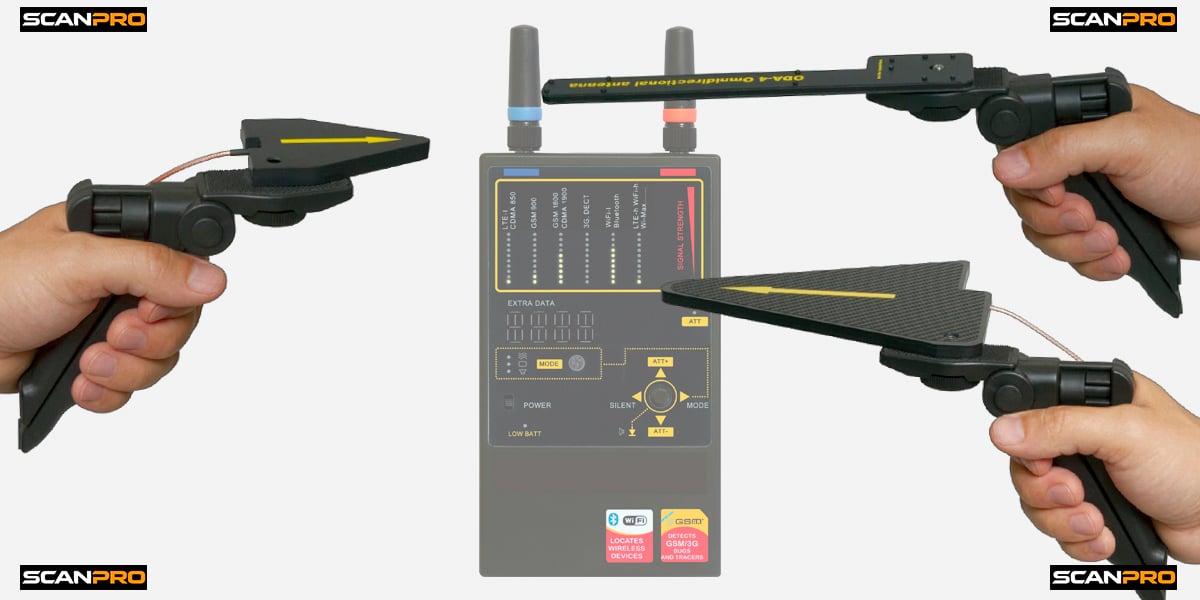

Додаткові антени для Protect 1207i. Сумісність та призначення

Професійний багатоканальний детектор цифрових передач Protect 1207i зарекомендував себе як ефективний інструмент для технічного контролю безпеки. Базові можливості дозволяють виявляти широкий спектр сучасних бездротових закладних пристроїв. Проте використання додаткових антен значно розширює функціонал приладу, забезпечуючи більш точну локалізацію сигналів та адаптацію до різних умов експлуатації. Завдяки цьому оператор отримує гнучкий інструмент для виконання складних завдань у сфері TSCM-перевірок та захисту інформації.

Вміст

Які антени сумісні з Protect 1207i

Для розширення функціональних можливостей Protect 1207i передбачена робота з додатковими антенами, які дозволяють адаптувати детектор під різні сценарії пошуку та аналізу сигналів. Використання таких антен забезпечує більш гнучкий підхід до виявлення загроз: від широкого огляду радіоефіру до точного визначення напрямку на джерело випромінювання. Серед рекомендованих рішень – ODA-4 (всенаправлена антена), MWA-6 (спрямована антена) та MWA-12 (спрямована антена), кожна з яких має своє призначення та оптимізована для роботи у відповідних діапазонах частот.

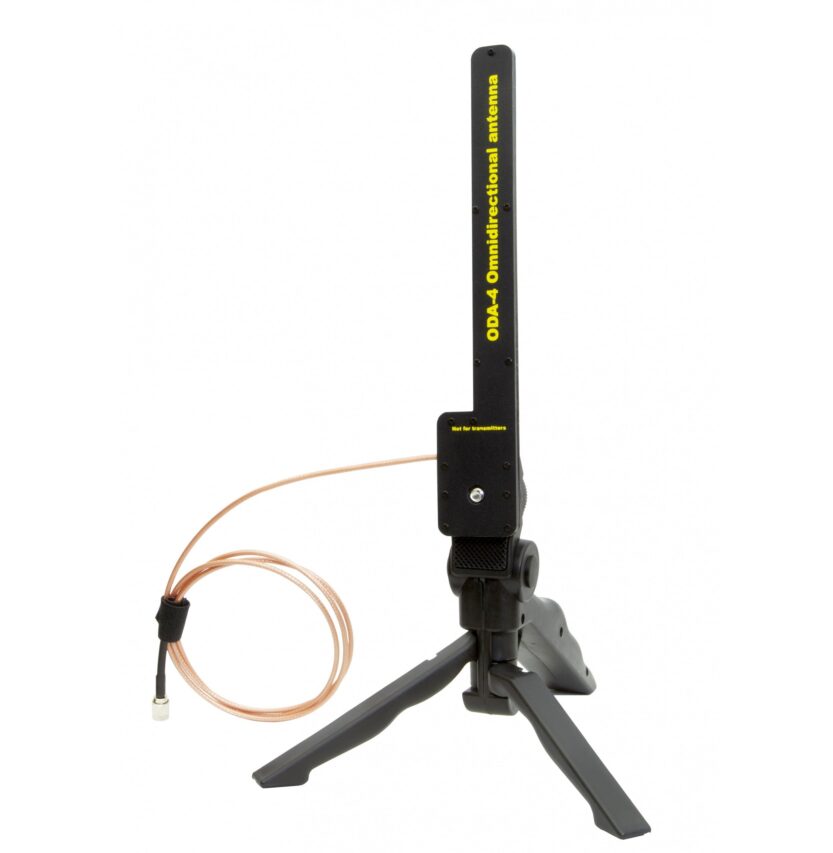

ODA-4 (всенаправлена антена)

Антена ODA-4 з круговою діаграмою спрямованості забезпечує рівномірне покриття простору та дозволяє оператору швидко отримати загальну картину радіочастотної активності. Використовується у комплексі з Protect 1207i для первинного сканування приміщень та виявлення потенційних загроз у широкому діапазоні частот.

Діапазон частот: 9 кГц – 6000 МГц, з підвищеною чутливістю у межах 80 – 4000 МГц.
Оптимальна ефективність у діапазоні 80 – 700 МГц (VHF/UHF, ISM-смуги 315/433 МГц).
Сумісність з будь-яким РЧ-обладнанням (приймачі, спектроаналізатори, детектори поля).
Можливість встановлення на триногу (в комплекті), яка трансформується у рукоятку для ручних вимірювань.
Роз’єм: SMA; кабель довжиною 80 см.
Габарити без триноги: 20 × 3.5 × 0.6 см.
Призначення: використання у приміщенні.

Коментар спеціаліста: ODA-4 дозволяє швидко оцінити загальну ситуацію в радіоефірі без необхідності орієнтувати антену у конкретному напрямку, що робить її незамінною для базового моніторингу.

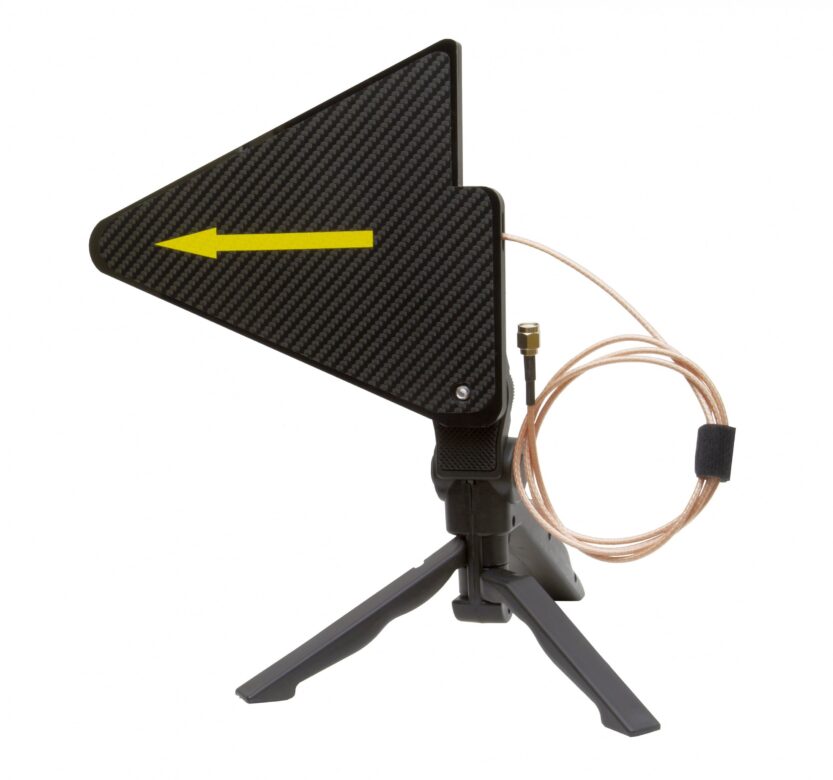

MWA-6 (спрямована антена)

Логоперіодична спрямована антена MWA-6 використовується з Protect 1207i для підвищення точності локалізації джерел сигналів. Завдяки спрямованій характеристиці вона дозволяє не лише фіксувати наявність сигналу, але й визначати напрямок на його джерело, що особливо важливо при пошуку активних пристроїв у складному радіочастотному середовищі.

Частотний діапазон: 800 – 6500 МГц.
Тип: спрямована, логоперіодична.
Посилення: 6 dBi.
Оптимізована для виявлення GSM, CDMA, 3G, 4G (LTE, Wi-Max), 5G (<6 ГГц), Wi-Fi 2.4/5 ГГц, Bluetooth, DECT та інших цифрових джерел.
Можливість встановлення на триногу (в комплекті), яка трансформується у рукоятку для ручних вимірювань у ближньому полі.
Роз’єм: SMA; кабель довжиною 80 см.
Габарити без триноги: 18 × 14.5 × 0.7 см.
Призначення: використання у приміщенні.

Коментар спеціаліста: застосування MWA-6 значно скорочує час на ідентифікацію загрози, дозволяючи оператору швидко та точно визначити місце розташування джерела сигналу.

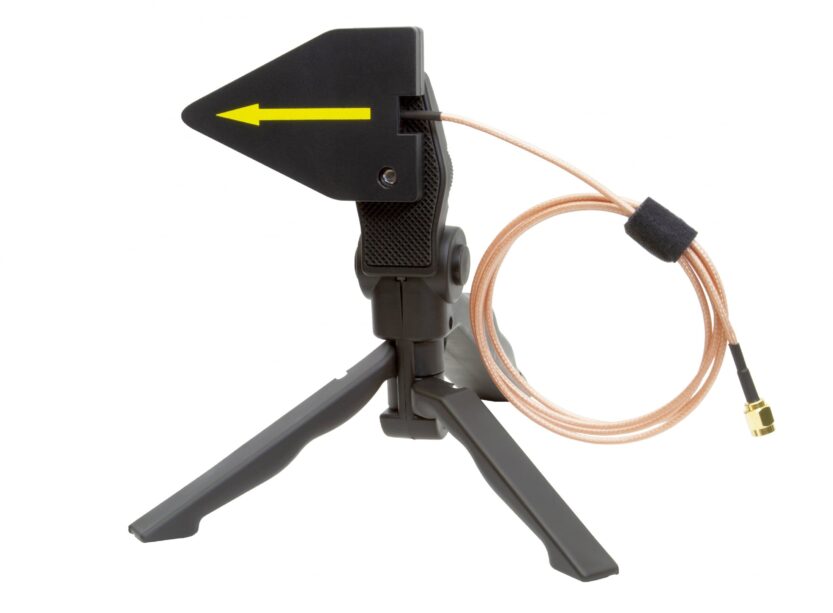

MWA-12 (спрямована антена)

Логоперіодична спрямована антена MWA-12 спеціально розроблена для роботи у високочастотному діапазоні. Використовується з Protect 1207i для ефективного виявлення сучасних цифрових сигналів, включаючи LTE, 5G, Wi-Fi та Bluetooth. Завдяки високому коефіцієнту підсилення вона дозволяє оператору не лише фіксувати наявність сигналу, але й точно локалізувати його джерело.

Частотний діапазон: 2000 – 12000 МГц.
Тип: спрямована, логоперіодична.
Посилення: 8 dBi.
Оптимізована для виявлення 4G/LTE, 5G (2-12 ГГц), Wi-Fi 2.4/5 ГГц, Bluetooth та мікрохвильових закладних пристроїв.
Можливість встановлення на триногу (в комплекті), яка трансформується у рукоятку для ручних вимірювань у ближньому полі.
Роз’єм: SMA; кабель довжиною 80 см.
Габарити без триноги: 8 × 6 × 0.7 см.
Призначення: використання у приміщенні.

Коментар спеціаліста: MWA-12 є незамінною при роботі з високочастотними сигналами, де потрібна максимальна точність та чутливість для виявлення сучасних цифрових передавачів.

Практичний приклад використання антен з Protect 1207i

Приклад 1 – Всенаправлена антена ODA-4

Під час первинного огляду офісного приміщення оператор застосовує ODA-4 для швидкого сканування широкого спектра сигналів у діапазоні 80-4000 МГц. Завдяки всенаправленій характеристиці антена дозволяє виявити активність у VHF/UHF-смугах, включно з аналоговими та цифровими закладними пристроями, що можуть бути приховані у меблях, стелі чи вентиляційних каналах.

Використання ODA-4 дає можливість отримати загальну картину радіочастотної активності без необхідності орієнтувати антену у конкретному напрямку. Це особливо корисно на етапі попереднього моніторингу, коли важливо швидко визначити наявність підозрілих сигналів у приміщенні.

Практичний нюанс: оператор економить час на орієнтацію антени та одразу отримує повну картину ефіру, що дозволяє швидше прийняти рішення про подальші дії – наприклад, перехід на спрямовані антени для точного визначення джерела сигналу.

Приклад 2 – Спрямована антена MWA-6

Після первинного сканування приміщення за допомогою всенаправленої антени ODA-4, оператор переходить до використання MWA-6 для точного визначення джерела сигналу. Завдяки спрямованій діаграмі спрямованості антена дозволяє локалізувати активні пристрої, що працюють у діапазоні 800-6500 МГц, включаючи GSM, 3G, 4G, 5G, Wi-Fi та Bluetooth.

Оператор встановлює MWA-6 на триногу, яка може трансформуватися у рукоятку для ручних вимірювань у ближньому полі. Це дає змогу поступово звузити сектор пошуку та визначити точне місце розташування підозрілого пристрою, наприклад, у меблях чи електронному обладнанні.

Практичний нюанс: використання MWA-6 значно підвищує ефективність перевірки, оскільки дозволяє швидко ідентифікувати напрямок на джерело сигналу та скоротити час пошуку у складних умовах.

Приклад 3 – Спрямована антена MWA-12

Після виявлення високочастотної активності у приміщенні оператор застосовує MWA-12 для точного визначення джерела сигналу. Завдяки діапазону 2000-12000 МГц антена дозволяє ефективно локалізувати сучасні цифрові передавачі, включаючи LTE, 5G, Wi-Fi та Bluetooth, які можуть бути приховані у складних об’єктах – наприклад, у серверному обладнанні чи електронних пристроях.

Використання MWA-12 особливо актуальне у випадках, коли необхідно працювати з високочастотними сигналами, що мають менший радіус поширення, але високу щільність інформації. Оператор може встановити антену на триногу або використовувати її у ручному режимі для поступового звуження сектора пошуку та визначення точного місця розташування джерела випромінювання.

Практичний нюанс: MWA-12 забезпечує максимальну точність у високочастотному діапазоні, що робить її незамінною для виявлення сучасних цифрових закладних пристроїв у складних умовах.
