Delta X G3/12 • Професійний TSCM-комплекс нового покоління

Легка у використанні та водночас високоефективна система технічного контролю Delta X G3/12 забезпечує комплексний пошук і локалізацію радіочастотних пристроїв негласного зняття інформації в діапазоні до 6 ГГц та розширено до 12 ГГц. Прилад швидко і надійно виявляє аналогові та цифрові передавачі, що працюють постійно або періодично, транслюють аудіо чи відео, з використанням шифрування або без нього. Система дозволяє ідентифікувати та локалізувати закладні пристрої, які застосовують сучасні стандарти GSM, 3G, 4G/LTE, 5G, Bluetooth, Wi-Fi, DECT та інші протоколи.

Delta X G3/12 підтримує режим реального часу для аналізу Bluetooth Low Energy, включно з мітками типу AirTag та їх аналогами. Паралельно з основним спектральним скануванням здійснюється реєстрація історії активності кожного пристрою з класифікацією за категоріями “Всі”, “Tags” та “Beacons”. Аналогічно реалізовано аналіз Wi-Fi: система виявляє та класифікує точки доступу, з’єднані та нез’єднані станції, а також дозволяє досліджувати взаємодію між ними завдяки навігації між пов’язаними вузлами. Для точного визначення джерела сигналу застосовується спектральний аналіз та вимірювання рівня на каналах окремих протоколів.

Прилад ефективно виявляє радіочастотні глушники у всіх діапазонах, включно з частотами мобільного зв’язку, глобальних навігаційних систем (GPS, GLONASS, GALILEO), Wi-Fi та Bluetooth. Спектральний аналіз забезпечує надвисоку чутливість і дальність виявлення, що у 10-20 разів перевищує можливості стандартних РЧ-детекторів. Функція маскування фону дозволяє відсіяти безпечні сигнали, такі як телебачення, радіомовлення чи службовий зв’язок, і зосередитися на пошуку локальних загроз.

Система підтримує цілодобовий моніторинг ефіру з повною реєстрацією даних, включно зі спектральними трасами, тривогами, BLE та Wi-Fi. Кількість журналів не обмежена, кожен може містити необмежену історію подій. Передбачено швидке налаштування під частотний розподіл країни використання, що охоплює мобільний зв’язок та діапазони бездротових пристроїв. Реалізовано гнучкі пошукові режими: “Всі сигнали”, “Мобільні/GPS-трекери”, “Бездротові/ISM”, “Низхідні/Навігація”, “Користувач”, а також спеціальні режими дослідження діапазону та сигналу для локалізації.

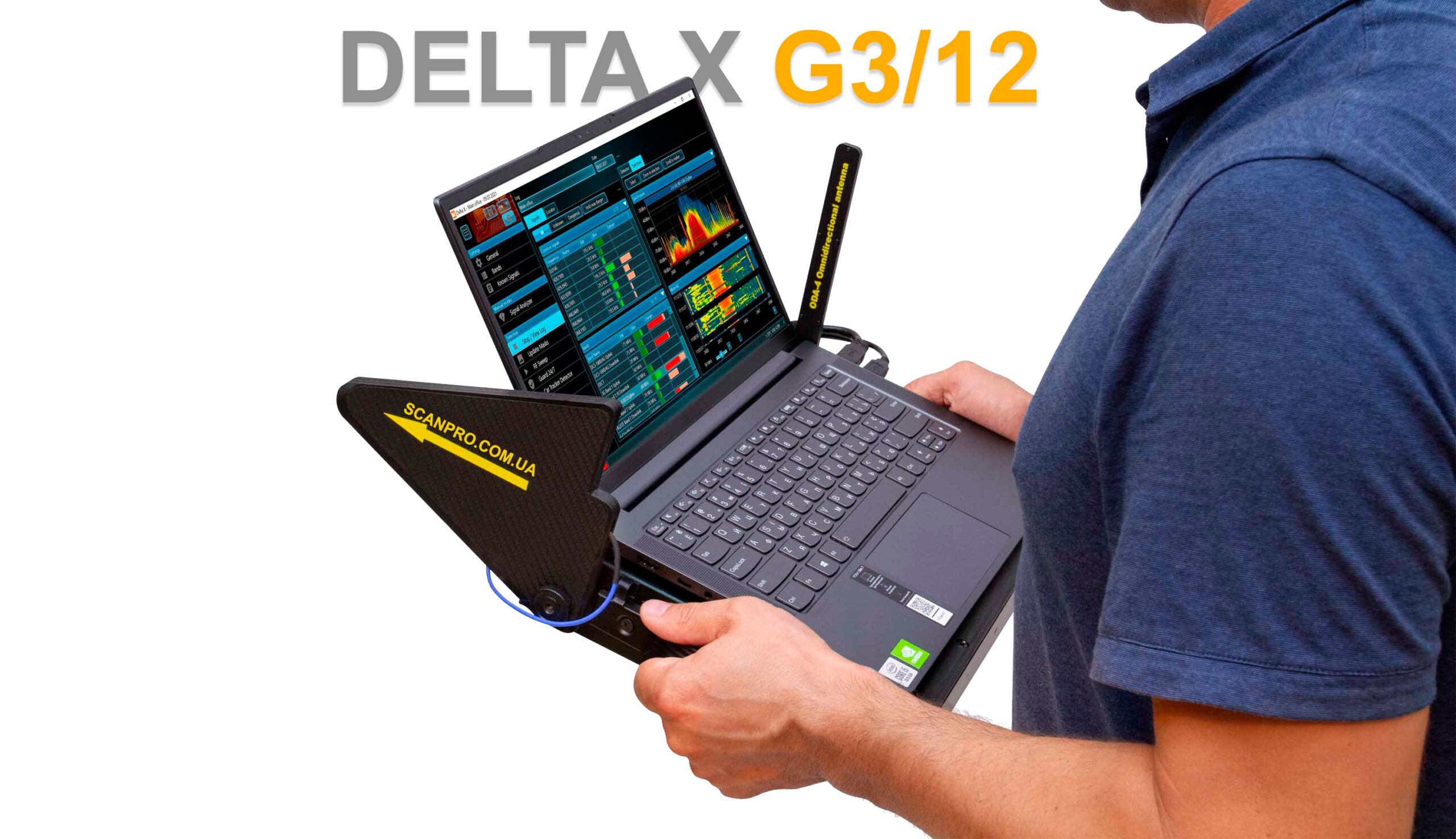

Delta X G3/12 оснащена кількома антенними входами та вбудованим антенним перемикачем, що забезпечує максимальну чутливість у всьому робочому діапазоні. Конструкція системи ергономічна та мобільна: головний блок працює у парі з ноутбуком або планшетом, живиться від нього та має магнітну систему кріплення для надійного з’єднання під час переміщення. Для транспортування передбачені бічні ручки, антени кріпляться безпосередньо до блока, а захисний кейс входить до комплекту постачання.

Можливості нового покоління G3

Система Delta X G3/12 інтегрує сучасні модулі для комплексного аналізу радіоефіру та бездротових мереж, забезпечуючи безперервний пошук і локалізацію загроз у реальному часі.

• Паралельне сканування: одночасне виявлення Wi-Fi (точки доступу, клієнти) та Bluetooth Low Energy (BLE) без переривання основного спектрального аналізу.
• BLE-аналіз: класифікація пристроїв за категоріями (“Усі”, “Мітки”, “Маяки”) з можливістю відстеження навіть при зміні MAC-адрес та корисного навантаження.
• Wi-Fi-аналіз: розподіл на “Точки доступу”, “З’єднані” та “Нез’єднані станції”, аналіз взаємозв’язків між вузлами та підтримка “білого списку” для безпечних пристроїв.
• Локалізація та RSSI: вимірювання поточного, пікового та максимального рівня сигналу, окремий режим точного позиціонування обраного пристрою.
• Спектральний контроль: аналіз каналів із графічною візуалізацією, запис історії активності та формування журналу тривог.

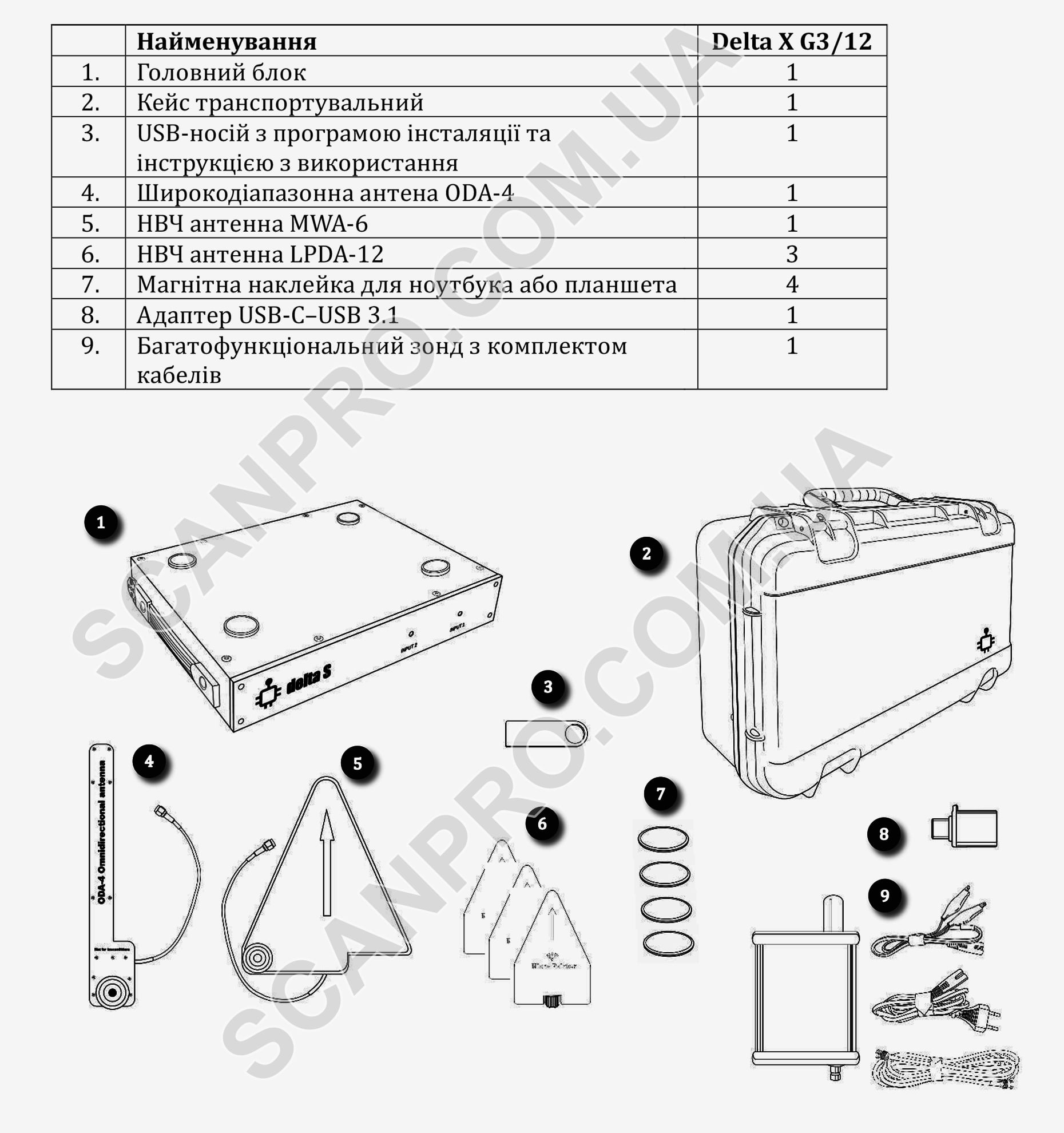

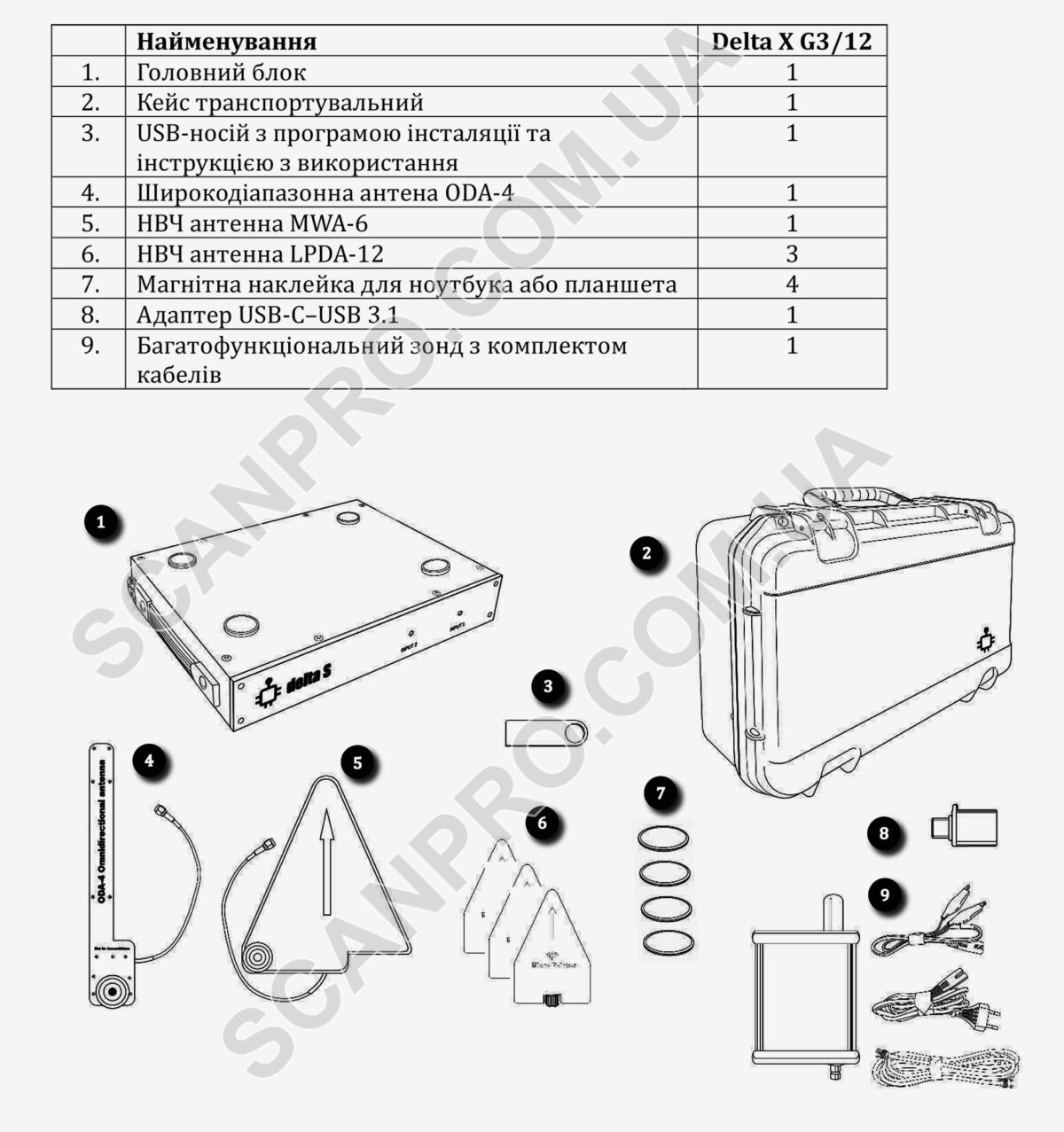

• Комплектація: два додаткові антенні роз’єми (Wi-Fi/Bluetooth) та дві направлені антени LPDA-12 у стандартному наборі.

Унікальні характеристики Delta X G3/12

Прилад створений як професійний інструмент для безкомпромісного пошуку та локалізації всіх типів закладних пристроїв, включно з низькочастотними дротовими та високочастотними понад 6 ГГц.

• Розширений діапазон: робота від 9 кГц до 12 ГГц.
• Дротовий та ІЧ-моніторинг: контроль мереж змінного струму, телефонних ліній, Ethernet, сигналізацій та інших комунікацій, а також інфрачервоного діапазону за допомогою багатофункціонального зонда.
• Професійна точність: повноцінний відкалібрований аналізатор спектра з вимірюванням фізичних рівнів сигналів у дБм (dBm).
• Динамічний діапазон: 14-розрядний АЦП забезпечує одночасне виявлення надслабких сигналів та стійку роботу поблизу потужних джерел без перевантаження.
• Апаратна індикація: світлодіодний індикатор тривоги на передній панелі для миттєвого повідомлення про загрозу.
• Рекомендоване застосування: професійний пошук усіх типів закладних пристроїв у широкому спектрі частот.

Розширений набір пошукових режимів

Delta X забезпечує багатофункціональний контроль радіоефіру, пропонуючи спеціалізовані режими для різних типів сигналів та джерел загроз.

• Всі сигнали: повний спектральний аналіз у доступному діапазоні частот з реєстрацією будь-яких типів радіовипромінювання.
• Мобільні/GPS-трекери: цілеспрямоване виявлення стільникових пристроїв усіх поколінь (GSM, 3G, 4G/LTE, 5G), включно з GPS-маяками для транспортних засобів, що передають координати через мобільний ефір.
• Бездротові/ISM: оперативне визначення сигналів Wi-Fi, Bluetooth, ZigBee, DECT, LoRa та інших засобів бездротового зв’язку.
• Низхідні/Навігація: сканування низхідних каналів базових станцій мобільного зв’язку (Downlink) та діапазонів глобальних навігаційних супутникових систем (GNSS: GPS, GLONASS, GALILEO тощо).

Інтелектуальна система діапазонів

Система діапазонів Delta X забезпечує гнучку адаптацію до локальних умов та максимальну інформативність для оператора.

• Візуалізація ефіру: графічні шкали рівня сигналу для кожного частотного діапазону.
• Автоматична сегментація: базове розбиття спектра на піддіапазони з урахуванням мобільних та бездротових каналів відповідно до регіонального плану.
• Регіональна адаптація: швидке налаштування таблиці діапазонів під частотний розподіл конкретної країни.
• Гнучке редагування: можливість додавання нових діапазонів (зокрема частот 4G/LTE та 5G) при зміні локального плану.
• Індивідуальні пороги: встановлення власних порогів чутливості для кожного діапазону, що дозволяє оптимізувати дальність та точність виявлення.
• Повна інформативність: у реальному часі відображаються назва діапазону, межі частот, поточний, піковий та максимальний рівні, поріг, кількість небезпечних сигналів та частота критичної загрози. При активації функції “Виявляти РЧ глушники” відображається рівень навмисної завади.
• Колірна індикація: перевищення порогу чутливості миттєво позначається червоним кольором шкали.
• Журналювання: автоматичне збереження історії тривог у базі даних із можливістю графічного аналізу активності.
• Оперативна локалізація: перехід до детального дослідження конкретного діапазону одним кліком для формування списку сигналів та фізичного пошуку передавача.

Виявлення пристроїв Wi-Fi

Delta X забезпечує комплексний аналіз Wi-Fi-мереж у режимі реального часу, поєднуючи пошук точок доступу та клієнтських станцій із паралельним спектральним скануванням.

• Комплексне виявлення: одночасний пошук точок доступу та клієнтських пристроїв без переривання основного РЧ-сканування.
• Інтелектуальний аналіз:
  • Класифікація об’єктів: “Точки доступу”, “З’єднані станції (клієнти)” та “Нез’єднані станції”.
  • Аналіз взаємодій між пристроями з можливістю швидкої навігації між пов’язаними вузлами.
• Глибока деталізація: повний набір даних по кожному джерелу: MAC-адреса, виробник, SSID, канали, кількість кадрів та часові мітки.

Виявлення пристроїв Bluetooth Low Energy (BLE)

Система Delta X здійснює високоточний пошук BLE-пристроїв у реальному часі, забезпечуючи їх класифікацію, ідентифікацію та локалізацію навіть за умов динамічної зміни параметрів.

• Комплексне виявлення: паралельний пошук BLE-пристроїв у режимі реального часу.
• Інтелектуальна ідентифікація:
  • Класифікація за категоріями: “Всі”, “Tags” (мітки) та “Beacons” (маяки).
  • Функції “Виявлення ідентичних пристроїв” та “Нові екземпляри” дозволяють відстежувати об’єкти навіть при зміні MAC-адреси та payload, зберігаючи історію на тривалих проміжках часу.
• Глибока деталізація: MAC-адреса, виробник, кількість кадрів, часові мітки та корисне навантаження (payload).
• Контроль рівнів сигналу: відображення поточного, пікового та максимального рівня RSSI для оцінки відстані до джерела.
• Спектральний аналіз каналів: виявлення BLE-пристроїв у з’єднаному стані та Bluetooth Classic, які не визначаються через advertising-пакети.
• Візуалізація на спектрі: суміщення спектральної картини з піктограмами пристроїв.
• Тривалий моніторинг: запис історії активності кожного пристрою з графічним відображенням тривог.
• Швидка локалізація: спеціальний режим аналізу для точного фізичного пошуку конкретного пристрою.
• Система сповіщень: налаштування порогів тривоги та окрема звукова індикація при появі підозрілих BLE-сигналів.
• Зручне керування базою:
  • Формування “Білого списку” для довірених пристроїв.
  • Фільтрація, сортування та можливість додавання коментарів до будь-якого знайденого об’єкта.
• Апаратна оптимізація: використання зовнішньої направленої антени для прискорення фізичного пошуку джерела сигналу.

Сигнали, інформація, аналіз

• Автоматичне розпізнавання: сигнали миттєво ідентифікуються безпосередньо в спектральних трасах, автоматично заносяться до загального списку та безперервно оновлюються в реальному часі.
• Інтерактивний список: повний перелік виявлених сигналів доступний для детального аналізу у спеціалізованому режимі дослідження обраного діапазону.
• Повна технічна інформація: по кожному сигналу оператор бачить точну частоту, смугу пропускання, номер каналу, а також поточний, піковий та максимальний зареєстрований рівень потужності.
• Логування та графічний аналіз: історія тривог і динаміка активності по кожному окремому сигналу автоматично фіксується в журналі подій та може бути детально вивчена на часовому графіку.
• Цільова локалізація: користувач може в будь-який момент перейти до поглибленого дослідження конкретного сигналу для його детального аналізу та точного визначення місця розташування передавача.
• Маркери небезпеки “Threat Marks” наочно відображають виявлені загрози безпосередньо на графіку спектра.
• Функція “Burst Hunt” (Пріоритет коротких сигналів) суттєво покращує фіксацію та візуалізацію короткочасних (імпульсних) сигналів, таких як Wi-Fi, Bluetooth, 5G тощо.
• Функція “Звукова тривога” попереджає користувача про наявність загрози звуковим сигналом, інтенсивність якого змінюється залежно від потужності сигналу.
• Функція “Атенюатор” спрощує локалізацію закладок під час пошуку поблизу потужних легальних передавачів, запобігаючи перевантаженню тракту.
• Функція “Утримання максимальної небезпеки” автоматично фіксує та виводить на екран найбільш небезпечний діапазон або сигнал, миттєво привертаючи увагу оператора до появи нової загрози.
• Функція демодуляції AM/FM дозволяє прослуховувати аналогові сигнали в реальному часі для швидкої аудіоідентифікації джерела.

Специфікація

Отримати відповіді на свої запитання в 1 клік

Додаткова інформація

---

Питання та Відповіді TSCM :

В чому відмінність Delta X G3 від G2. Кратка відповідь

Огляди TSCM приладів :

В чому різниця між Delta S V3 та Delta X G3/12. Таблиця порівняння

Практичний Досвід TSCM :

Які прилади можуть виявити BLE-трекер і чому це складно

Документація та Файли • Скачати

---

PDF, 8 МБ

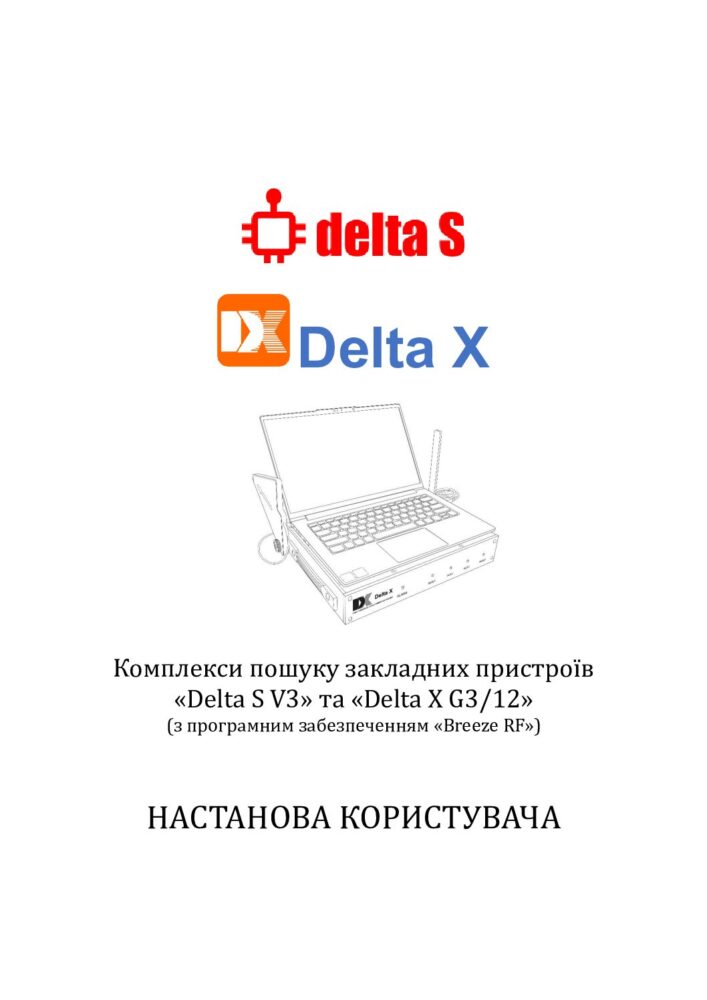

Delta X G3, Delta S V3 Інструкція Користувача (UA)
