Забезпечення захисту телефонних і провідних комунікаційних ліній від несанкціонованого знімання інформації є критичною складовою комплексної системи інформаційної безпеки. Для виявлення та локалізації пристроїв перехоплення сигналів застосовуються спеціалізовані методики та інструменти. Одним із таких інструментів є аналізатор TALAN, який дозволяє здійснювати діагностику ліній та визначати потенційні загрози.
Вміст
Етапи розвитку офісних телефонних систем
Умовно можна виділити три основні покоління офісних телефонних систем:
- Аналогові системи
- Побудовані на базі аналогових АТС.
- Виконують комутацію внутрішніх аналогових ліній із зовнішніми.
- Характеризуються простотою, але мають високий рівень вразливості до несанкціонованого доступу.
- Цифрові системи
- Використовують цифрове кодування сигналів внутрішніх ліній.
- Забезпечують комутацію як на зовнішні цифрові, так і на аналогові канали.
- На сьогоднішній день є найбільш поширеним типом телефонних систем у світі завдяки підвищеній якості зв’язку та розширеним функціональним можливостям.
- VoIP-системи (Voice over IP)
- Реалізовані на основі протоколу Ethernet.
- Використовують єдині канали передачі для даних і голосового трафіку.
- Забезпечують інтеграцію з різними зовнішніми системами зв’язку: аналоговими, ISDN та інтернет-мережами.
- Набувають популярності завдяки гнучкості, масштабованості та зниженню витрат на інфраструктуру.
Технічні загрози для офісних телефонних систем
Інформація, що передається через офісні телефонні системи, може бути об’єктом несанкціонованого знімання. У даному матеріалі розглядаються виключно технічні засоби перехоплення сигналів.
Потенційні точки встановлення пристроїв знімання інформації
- Міжофісні лінії: аналогові та цифрові канали між внутрішніми АТС та зовнішніми мережами.
- Офісна АТС: центральний вузол комутації, де можливе впровадження апаратних закладок.
- Внутрішні лінії: переважно кабелі типу “кручена пара”, що з’єднують апарати з АТС.
- Телефонні апарати: кінцеві пристрої, які містять кілька потенційних джерел акустичного сигналу.
Телефонні апарати як джерело витоку
Кожен апарат може містити до чотирьох мікрофонних елементів:
- Мікрофон у трубці;
- Динамік у трубці;
- Динамік гучного зв’язку;
- Мікрофон гучного зв’язку.
При модифікації апарата акустичний сигнал може передаватися по невикористаних парах кабелю, що створює додатковий канал витоку.
Загрози у VoIP та сучасних цифрових системах
У системах VoIP та сучасних цифрових мережах доступ до комутатора (часто реалізованого на базі комп’ютера) дозволяє перепрограмувати його для прослуховування будь-якого апарата в мережі. Такий метод є складним для виявлення, оскільки не залишає фізичних ознак втручання.
Використання ISDN та протоколів перетворення
Більшість цифрових систем базуються на технології ISDN, яка трансформує аналогові та керуючі сигнали у двійковий формат. Кожен виробник застосовує власні протоколи перетворення, що унеможливлює використання обладнання сторонніх виробників у їхніх мережах.
Хибне відчуття безпеки цифрових систем
Існує поширена думка, що цифрові системи є захищеними завдяки унікальним протоколам кодування. Проте на ринку доступні недорогі системи звукозапису, здатні конвертувати різні протоколи та здійснювати запис переговорів без порушення роботи мережі.
Крім того, у більшості цифрових систем аудіосигнал від апарата передається на комутатор навіть при покладеній трубці. Комутатор ігнорує сигнал за відсутності активного сеансу зв’язку, однак цей фактор слід враховувати під час перевірки. Рекомендовано відключати внутрішню лінію від комутатора та контролювати наявність сигналу від апарата.
Основні засади перехоплення інформації з телефонної лінії
Перевірка телефонних ліній на наявність пристроїв знімання інформації повинна здійснюватися із застосуванням спеціалізованих вимірювальних приладів. До них належать імпульсні та частотні рефлектометри, засоби для вимірювання ємності та опору лінії, а також обладнання для проведення нелінійної локації.
Способи підключення пристроїв для підслуховування
Пристрої знімання інформації можуть бути підключені як до аналогових, так і до цифрових телефонних ліній. Типовий пристрій містить підсилювач та має кілька груп проводів:
- Живлення ланцюга – забезпечує роботу пристрою.
- Підключення до телефонної лінії – створює канал для перехоплення сигналу.
- Група проводів для передачі сигналу – використовується для виведення акустичної інформації.
Існує кілька основних типів підключення пристроїв знімання інформації до телефонних ліній. Кожен із них має власні особливості та рівень складності виявлення.
Послідовне підключення
- Просте резистивне підключення: додавання резистора до лінії призводить до значного збільшення опору, що легко фіксується мультиметром.
- Трансформаторне та індуктивне підключення: зміна опору лінії є мінімальною, тому мультиметр неефективний. Для виявлення необхідні високочастотні вимірювання імпедансу.
- Використання рефлектометра: тимчасовий рефлектометр може підвищити ймовірність виявлення, але не гарантує його.
Паралельне підключення
- Пристрої цього типу часто використовують конденсатори, які блокують вимірювання постійного струму, тому мультиметр не дає результатів.
- Для діагностики застосовуються методи високочастотного аналізу параметрів лінії.
- Рефлектометр може виявити пристрій у багатьох випадках, але при ємнісній розв’язці та високому імпедансі сигнал відгуку буде слабким, що ускладнює пошук на великих відстанях.
Роздільне підключення
- Пристрій може бути підключений до двох різних пар проводів, що передають інформацію.
- Для розуміння принципу виявлення необхідно враховувати поняття збалансованої пари: два скручені провідники, які мінімізують індуктивність та ємність і забезпечують низькі втрати сигналу.
- Якщо провідники не скручені, а лише об’єднані, втрати сигналу зростають, і невикористані пари можуть перехоплювати інформацію. Це може бути реалізовано шляхом навмисного неправильного підключення проводів на обох кінцях кабелю.
- У старих будівлях із плоскими кабелями часто виникає ефект перехресної розмови, коли невикористана пара перехоплює сигнал з основної.
- Виявлення такого типу прослуховування потребує аналізу різних комбінацій пар проводів. Наприклад, у кабелі з восьми провідників можливі 36 комбінацій (28 пар між провідниками та 8 варіантів щодо землі).
Окрім описаних методів, існують інші способи підключення пристроїв для прослуховування телефонних ліній. Їх виявлення потребує комплексного підходу, що включає серію вимірювань та аналіз різних комбінацій провідників. Прості параметри, такі як напруга, струм чи опір, не забезпечують надійного виявлення сучасних підслуховуючих пристроїв.
Живлення пристроїв негласного знімання
- “Паразитуючі” пристрої
- Живляться безпосередньо від телефонної лінії.
- Виявляються шляхом аналізу параметрів лінії (напруга, струм, опір).
- Для діагностики достатньо використання мультиметра під час активності пристрою.
- Пристрої з автономним або зовнішнім живленням
- Використовують батареї чи окремі джерела живлення.
- Не змінюють електричні параметри телефонної лінії.
- Виявлення за допомогою мультиметра практично неможливе.
- Для їх пошуку необхідно застосовувати спеціалізовані методи, зокрема нелінійну локацію та інші технічні засоби контролю.
Ефективна перевірка телефонних ліній передбачає комплексне використання різних методів діагностики, оскільки пристрої знімання можуть відрізнятися як за способом підключення, так і за джерелом живлення.
Прилади для обстеження телефонних ліній
Для виявлення пристроїв негласного знімання інформації на телефонних лініях застосовуються спеціалізовані прилади, що реалізують різні методи аналізу.
Мультиметр
Мультиметр є базовим інструментом для вимірювання електричних параметрів телефонної лінії: напруги, струму, опору та ємності.
- При наявності “паразитуючого” пристрою, що живиться від лінії, мультиметр фіксує падіння напруги.
- При послідовному підключенні пристрою зростає опір лінії.
- Деякі типи підслуховуючих пристроїв можуть бути виявлені цим методом.
Однак мультиметр не здатний визначати пристрої з трансформаторним підключенням, високоімпедансні схеми та елементи з блокуючими ємностями. Тому його ефективність обмежена.
Тимчасовий рефлектометр
Рефлектометр працює за принципом радара: у лінію запускається імпульс високої частоти, а відбитий сигнал аналізується для виявлення аномалій.
- Зміни імпедансу кабелю можуть бути викликані з’єднаннями, розетками або сторонніми пристроями.
- Прилад дозволяє визначати місце розташування підслуховуючих пристроїв.
- Недолік полягає у “сліпій зоні” під час генерації імпульсу.
Для ефективності необхідно змінювати ширину імпульсу: короткі (≈2 нс) для близьких пристроїв, довші (≈1 мкс) для віддалених.
Рекомендовано порівнювати результати вимірювань усіх комбінацій пар проводів у кабелі, що дозволяє відрізнити штатні елементи від сторонніх.
Аудіопідсилювач
Аудіопідсилювач застосовується переважно для аналізу аналогових систем.
- Традиційні моделі у вигляді телефонної трубки з номеронабирачем можуть вимірювати напругу та визначати довжину кабелю.
- Недоліки: складність прослуховування слабких сигналів та неможливість демодуляції цифрових сигналів.
Трасошукач
Трасошукач призначений для фізичного пошуку та ідентифікації потрібного проводу серед кабельних пучків.
- Складається з генератора низькочастотного сигналу та ручного приймача.
- Ранні моделі працювали на аудіочастотах, сучасні – на частотах у сотнях кілогерц.
- Використовується для візуального обстеження кабелю по всій довжині.
Спектроаналізатор
Спектроаналізатор дозволяє виявляти модульовані високочастотні сигнали.
- Забезпечує візуалізацію спектра сигналів, що передаються по лінії.
- Дає можливість виявити сигнали, недоступні для мультиметра чи аудіопідсилювача.
- Є ключовим інструментом для пошуку складних каналів витоку інформації.
Локатор нелінійностей
Локатор нелінійностей реалізує метод нелінійної радіолокації.
- У лінію подається сигнал високої частоти, а відгуки аналізуються на гармоніках (2-й та 3-й).
- Наявність електронних пристроїв у лінії викликає характерні відгуки.
- Для коректного аналізу необхідно відключати штатні електронні пристрої (телефонні апарати, комутатори, міні-АТС).
- Метод є одним із найбільш надійних, але його застосування може бути ускладнене через необхідність повного відключення обладнання.
Перевірка цифрових та VoIP-систем
Обстеження цифрових та VoIP-телефонних систем має специфічні труднощі. Використання аудіопідсилювача у таких мережах не дозволяє ідентифікувати характер сигналу, що передається по лінії. Це ускладнює визначення, чи є сигнал результатом роботи підслуховуючого пристрою, чи він належить до штатної телефонної розмови. Єдиним достовірним методом аналізу є декодування переданого сигналу, що дозволяє встановити його походження та зміст.
У випадку VoIP-систем додатковим інструментом контролю є аналіз обсягу мережевого трафіку. Виявлення аномальних потоків даних або відхилень у навантаженні на лінію може свідчити про наявність стороннього пристрою, що здійснює перехоплення інформації.

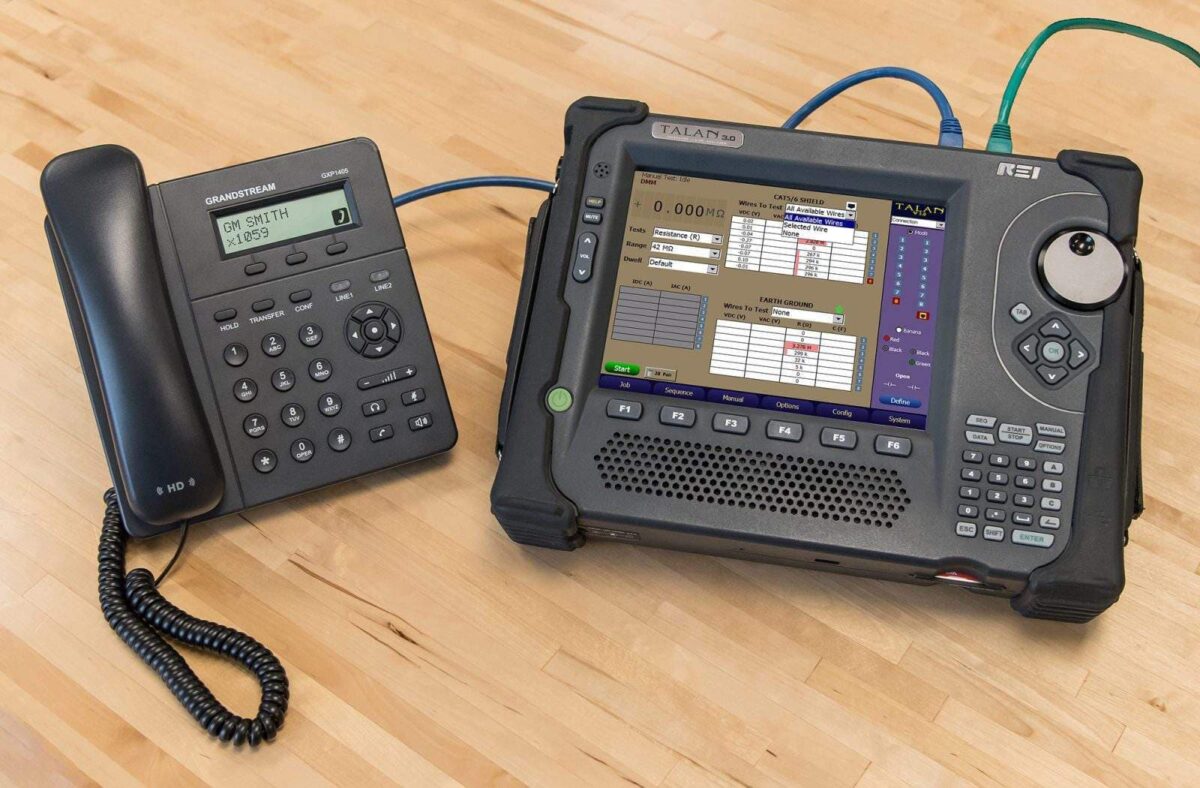

Аналізатор телефонних та дротових ліній TALAN
TALAN – спеціалізований вимірювально-аналітичний прилад, призначений для комплексного дослідження телефонних і дротових ліній з метою виявлення пристроїв негласного знімання інформації. Прилад підтримує аналіз аналогових, цифрових та VoIP-телефонних систем і забезпечує виконання широкого спектра вимірювальних та діагностичних операцій.
Підключення та керування

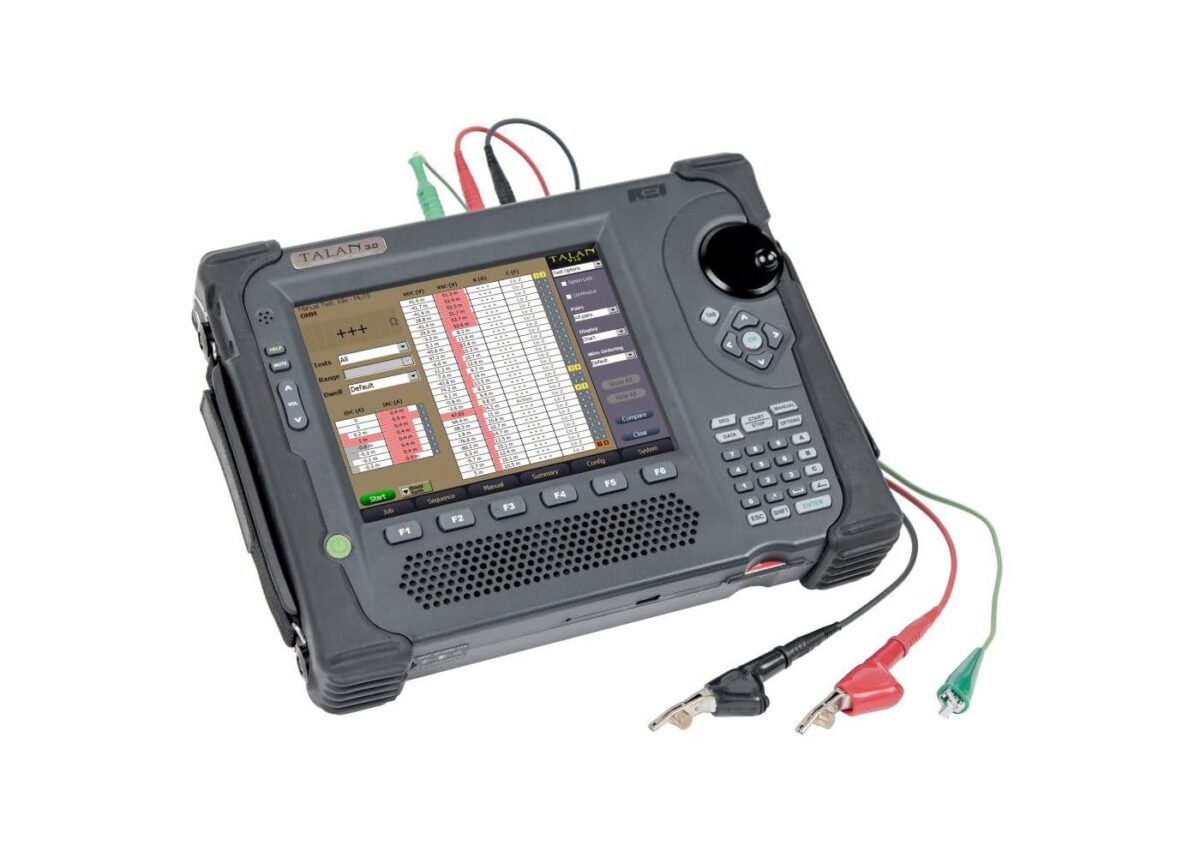

Підключення до телефонних ліній здійснюється за допомогою стандартного телефонного кабелю або кабелів із затискачами типу “крокодил”. Керування приладом реалізовано через клавіатуру та сенсорний дисплей із підтримкою роботи стілусом.
У процесі тестування в правій частині екрана відображається поточна службова інформація. Користувач має доступ до контекстних підменю, зокрема до розділу підключення для контролю задіяних контактів або до розділу “Аудіо” для керування параметрами аудіоконтролю.
Функції тестування
TALAN поєднує в одному пристрої набір функцій, які охоплюють повний цикл перевірки провідних ліній і не мають функціональних аналогів у комплексному виконанні.
Класифікатор пар
У приладі застосовано комутовану матрицю, яка забезпечує автоматичне перемикання та вимірювання параметрів будь-яких комбінацій пар проводів у кабелі. Це дозволяє оперативно визначати збалансовані та небалансовані пари. Модульний 8-контактний телефонний роз’єм забезпечує підключення до різних конфігурацій пар проводів.
Демодулятор цифрових аудіосигналів
На відміну від більшості аналогічних приладів, TALAN підтримує перевірку цифрових телефонних ліній. Система демодуляції сумісна приблизно з 80 % телефонних систем, що використовуються у світі. Тип системи обирається користувачем зі списку в меню приладу.
Прилад також забезпечує аналіз VoIP-ліній шляхом контролю обсягу та характеристик IP-трафіку, що передається від телефонного апарата. Передбачено можливість запису коротких фрагментів трафіку для подальшого аналізу та декодування на персональному комп’ютері.
Цифровий мультиметр
TALAN виконує високоточні вимірювання основних електричних параметрів лінії, зокрема напруги, струму, ємності та опору. Автоматичне перемикання між парами проводів забезпечує швидкий та повний збір вимірювальних даних без ручного перепідключення.
Спектральний аналіз
Для виявлення прихованих високочастотних сигналів, що можуть використовуватися для негласної передачі інформації, у приладі реалізовано вбудований аналізатор спектра з діапазоном частот до 85 МГц. Функція дозволяє відображати несучі радіочастотні сигнали та виконувати їх амплітудну й частотну демодуляцію.
Частотно-часовий рефлектометр
Частотно-часовий рефлектометр виконує аналіз ліній на основі альтернативних фізичних принципів порівняно з класичними часовими рефлектометрами. TALAN відображає на екрані відгуки для всіх досліджуваних пар проводів, що дає змогу порівнювати їхні характеристики та виявляти відхилення.
Режим нелінійного локатора
Режим нелінійного локатора забезпечує високоефективне виявлення електронних пристроїв, підключених до ізольованих або “чистих” ліній. У цьому режимі визначається, до яких саме проводів підключені електронні компоненти, а також характер їх підключення – паралельний або послідовний.
Пошуковий зонд
До комплекту постачання входить ручний пошуковий зонд, призначений для трасування ліній та приймання відгуку другої гармоніки під час роботи в режимі нелінійного локатора. Зонд суттєво підвищує точність локалізації місця підключення пристроїв негласного знімання інформації.
Режим порівняння даних
TALAN підтримує функцію порівняння результатів вимірювань, виконаних для різних телефонних систем або для однієї системи в різні часові періоди, що дозволяє відстежувати зміни параметрів лінії та виявляти потенційні загрози.
Специфікація
| СИСТЕМА КЕРУВАННЯ | |
|---|---|
| Процесор | 32bit RISC процесор, 520 MHz |
| Вбудована пам’ять | 64MB SDRAM (OS), 64MB Flash |
| Зовнішня пам’ять | Compact Flash до 2Гб, USB |
| ЦИФРОВИЙ ВХІД/ВИХІД | |
| Мережа | 10/100 Ethernet – контролер для аналізу IP пакетів |
| USB (тип А) | Підтримує клавіатуру, мишку, USB накопичувачі пам’яті |
| АНАЛОГОВІ ВХОДИ/ВИХОДИ | |
| Роз’єм для навушників | 5 мм стерео |
| Роз’єм для мікрофона | 5 мм моно |
| ІНТЕРФЕЙС КОРИСТУВАЧА | |
| Сенсорний екран | Наявний |
| Клавіатура | 6 клавіш меню, навігаційна клавіатура, клавіші швидкого доступу |
| Ротор керування | Оптичний ротор із високою роздільною здатністю |
| ТЕСТОВІ ВХОДИ | |
| Подвійний MOD8/RJ45 | Підтримка 2/4/6/8 дротових ліній, екранована вита пара (версія 3.0) |
| Роз’єми прямого підключення | Червоний (Ring), Чорний (Tip), Зелений (Earth) |
| Радіочастотний вхід | Роз’єм антени РЧ детектора до 8 ГГц |
| Порт розширення | Для підключення комунікаційних і вимірювальних пристроїв |
| Ізоляція | Усі входи електрично ізольовані |
| РАДІОЧАСТОТНА СИСТЕМА | |
| Аналізатор спектра | Подвійного перетворення, супергетеродинний приймач |
| Діапазон частот | 30 кГц – 85 МГц |
| Час сканування | 2 секунди |
| Крок | 1 кГц |
| Смуга пропускання | 18 кГц |
| Чутливість | -100 dBm |
| ШИРОКОСМУГОВИЙ ДЕТЕКТОР | |
| Діапазон частот | 100 кГц – 8 ГГц |
| Діапазон частот (тест лінії) | 100 кГц – 600 МГц |
| Чутливість | -65 dBm |
| ЦИФРОВИЙ МУЛЬТИМЕТР | |
| Діапазон | Автодіапазон, швидкість відгуку 500 мсек |
| Напруга змінна/постійна | 0–250 В макс. |
| Струм змінний/постійний | 0–300 мА макс. |
| Опір | 0–42 МОм |
| Ємність | 50 пФ – 40 мкФ |
| ГЕНЕРАТОР НАПРУГИ ЗМІЩЕННЯ | |
| Тип | Оптично ізольований, пряме цифрове керування |
| Максимальна вихідна напруга | ±80 В |
| Вихідна напруга (екран) | ±65 В пост. струм, ±33 В змін. струм |
| Модуляція | Постійна або синус (10–300 Гц) |
| АУДІО | |
| Смуга | 20 Гц – 20 кГц |
| Підсилення | До 80 дБ загального підсилення |
| АРП | Цифрове автоматичне регулювання підсилення |
| Фільтр | Аналоговий смуговий: 300 Гц – 3 кГц |
| ЖИВЛЕННЯ | |
| Зовнішнє живлення | 15 В, 3 А |
| Універсальний блок живлення | 100–240 В, 50–60 Гц |
| Вбудована батарея | Літій-іонна, 4–6 годин роботи |
| ГАБАРИТИ І ВАГА | |
| Розмір | 25 × 33,5 × 7 см |
| Вага з батареєю | 3,1 кг |
| Габарити кейса | 14 × 38,5 × 50 см |
| Вага кейса з приладом | близько 8,5 кг |
| Робочі температури | 0°C – +50°C |
| РУЧНИЙ ПОШУКОВИЙ ЗОНД | |
| Робоча частота | 225 кГц і 450 кГц |
| Тип антени | Збалансована петля |
| Вихід на навушники | 16 Ом, 105 дБ (АРП) |
| Батарея | 9 В |
| Час роботи | 30 год без звуку; 22 год – навушники; 16 год – мінімальна гучність; 7 год – максимальна |
| Розмір | 44,45 × 3,8 см складений; 162 × 3,8 см розкладений |
| Вага | 0,5 кг |
Фото
Відео
Висновок
Аналізатор дротових та телефонних ліній TALAN є унікальним спеціалізованим приладом, що забезпечує сучасні технології для швидкого та достовірного виявлення і локалізації підслуховуючих пристроїв у аналогових, цифрових та VoIP телефонних системах. Він оснащений повним набором функцій для детального аналізу параметрів ліній та протоколювання результатів вимірювань, що робить процес перевірки максимально ефективним і контрольованим. Простий та інтуїтивний інтерфейс дозволяє користувачеві легко виконувати різні тести без потреби у складній підготовці, а компактні розміри та легка вага забезпечують зручність транспортування у стандартному кейсі.
TALAN є єдиним у світі приладом із подібними характеристиками, що поєднує багатофункціональність, мобільність та високий рівень надійності у сфері технічного захисту інформації.
