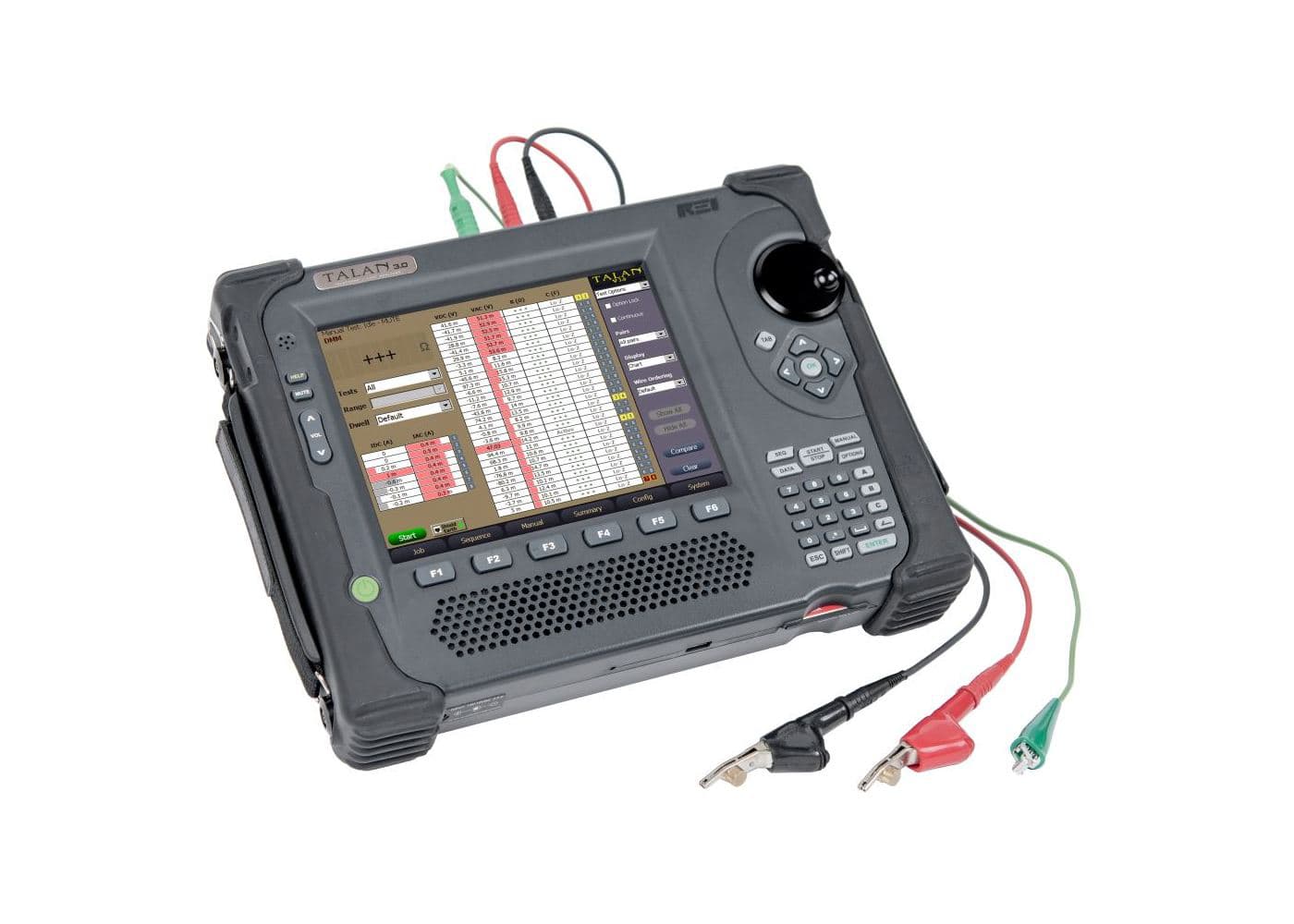

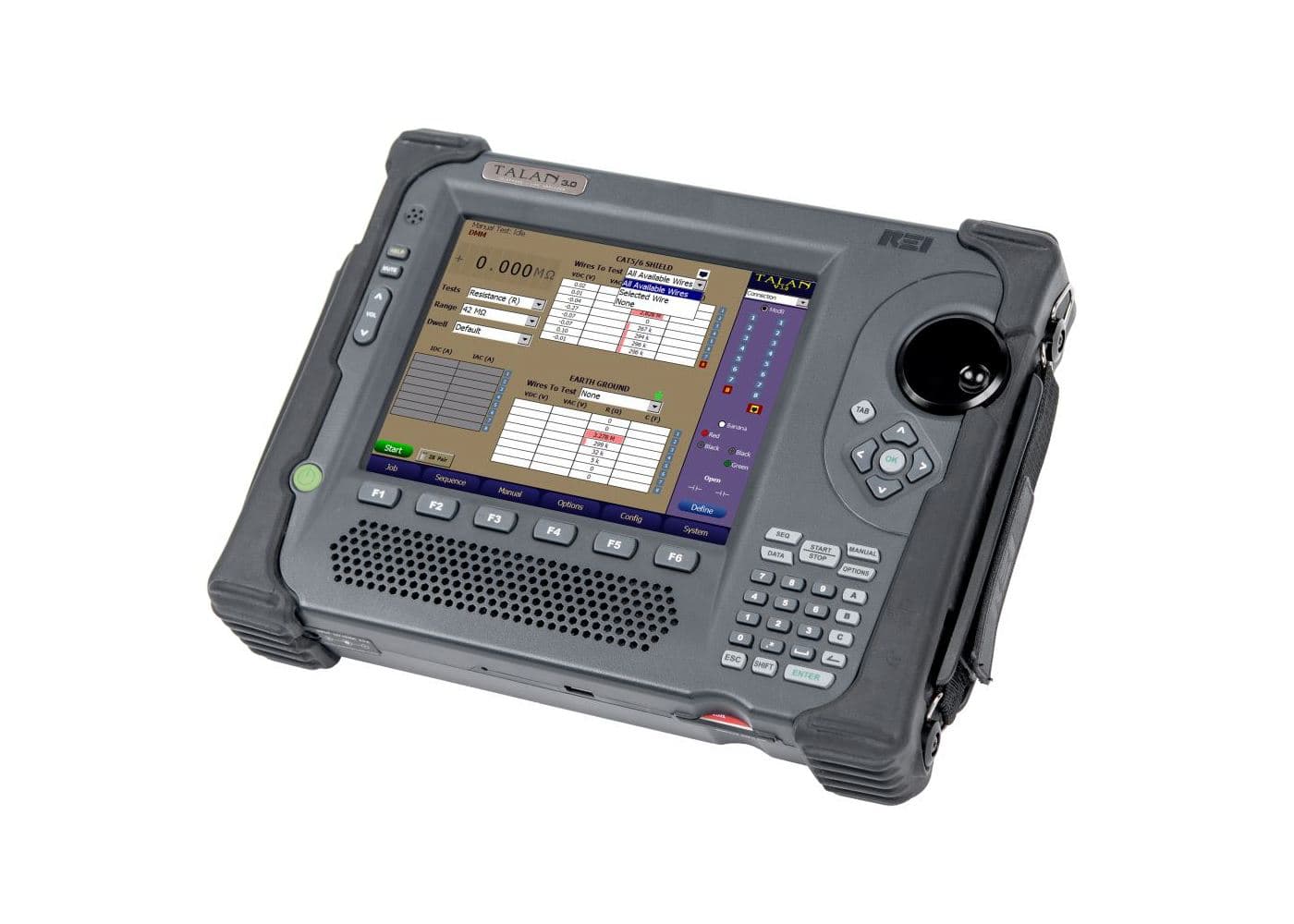

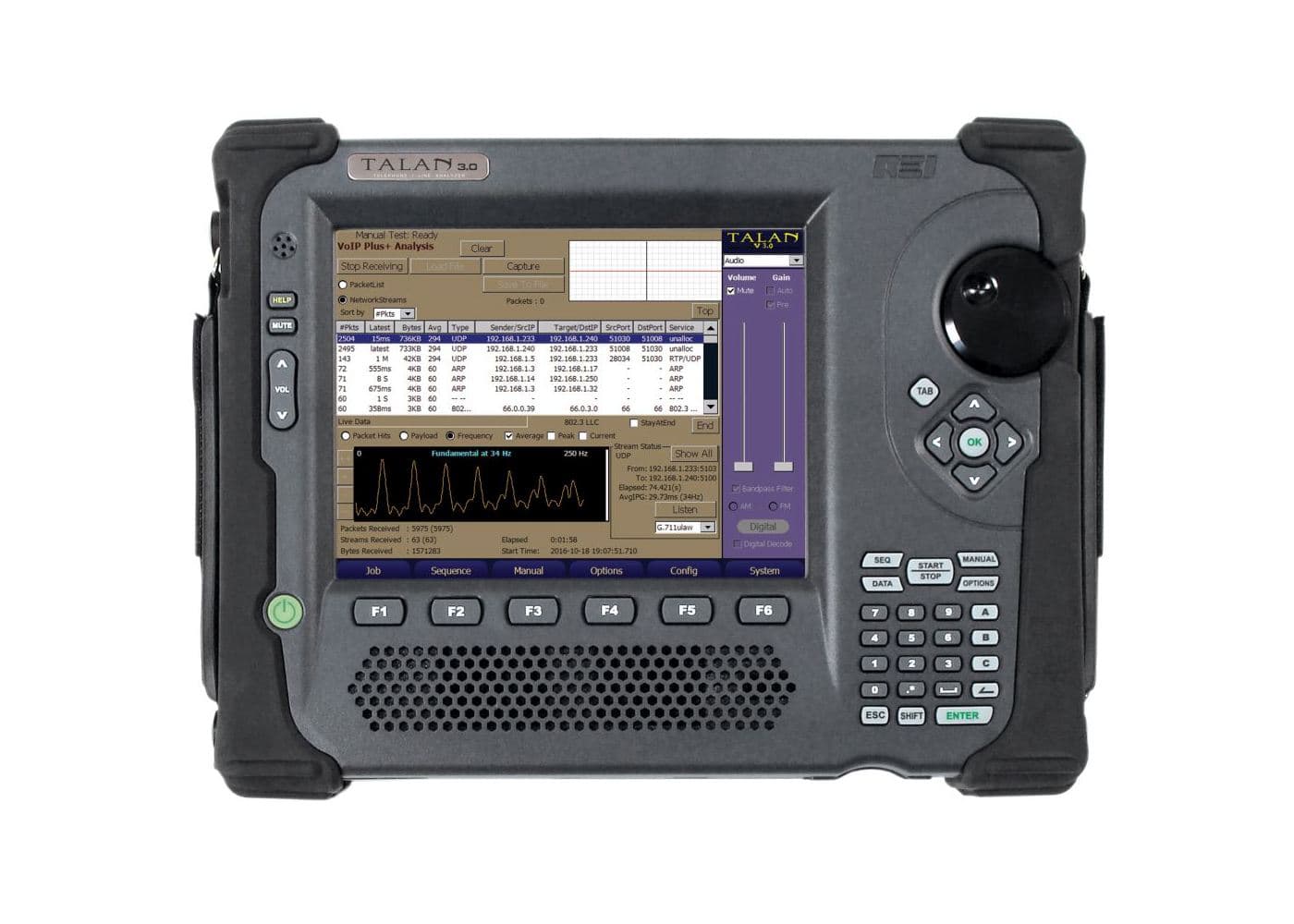

Цифровий аналізатор провідних і телефонних ліній TALAN версії 3.0 – це професійний прилад, що дозволяє обстежити провідні лінії на наявність пристроїв негласного знімання і витоку інформації. Талан поєднує в собі сучасні технічні методи перевірки дротових і телефонних ліній і дає розширені можливості з аналізу аналогових, цифрових і VoIP телефонних систем.
Можливості та Особливості
- Цифровий демодулятор
Аналізатор дротових ліній TALAN має цифровий декодер для перевірки телефонних ліній щодо наявності несанкціонованого аудіо сигналу (дозволяє демодулювати сигнал 80% АТС PBX/ACD, використовуваних у світі). Цей режим дозволяє виявляти негласне знімання інформації в цифрових телефонних системах (“поліцейський режим”) на цифрових лініях АТС. - Рефлектометр
Частотно-часовий рефлектометр на відміну від традиційного часового рефлектометра не має “сліпих” зон і має високу роздільну здатність та чудові технічні можливості. Дозволяє виявляти неоднорідності лінії (стики, відгалуження, обриви, стан ізоляції) з визначенням дистанції. - Локатор нелінійностей із ручним пошуковим зондом

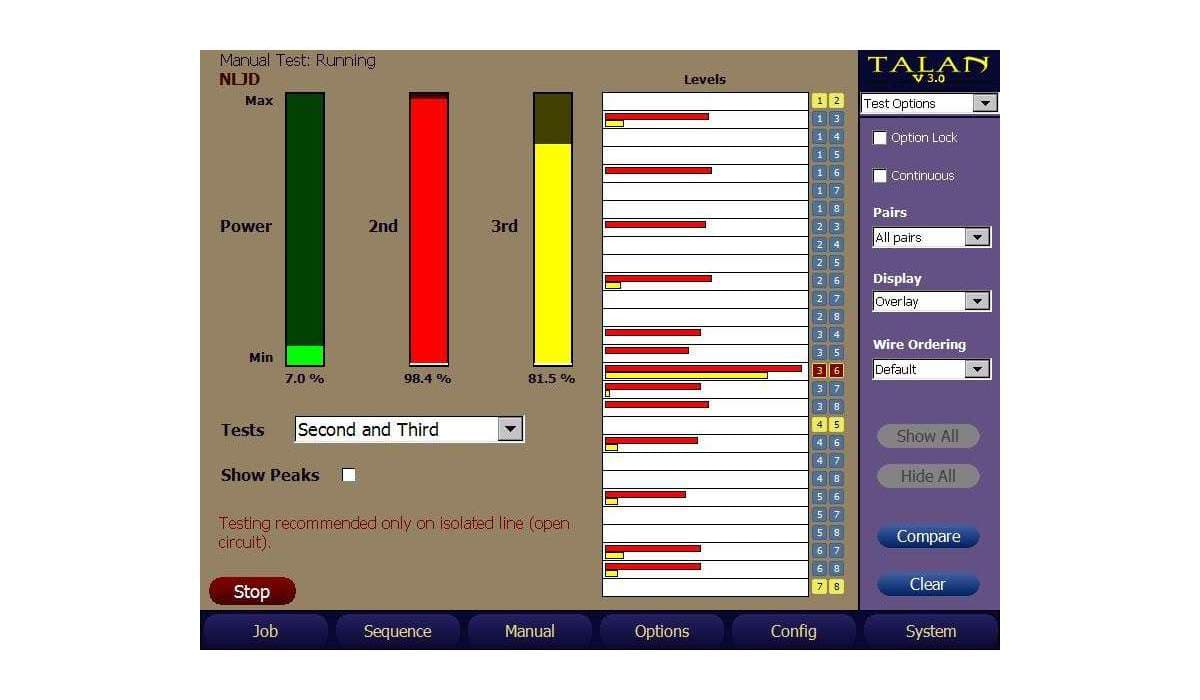

Дозволяє виявляти наявність на лінії напівпровідникових (електронних) пристроїв та відстежувати проходження лінії. На прикладі: паралельні пари 4 і 5 мають перевищення по другій і третій гармоніці. - Автоматичний перемикач
Для визначення і тестування усіх комбінацій пар при підключенні багатодротової лінії. - Цифровий мультиметр
Призначений для вимірювання та аналізу електричних параметрів лінії (напруга постійна/змінна, струм, опір, ємність). Автоматичний перемикач для визначення та тестування усіх комбінацій пар при багатоканальному підключенні. - Підсилювач аудіо сигналів з осцилографом
Вбудований високочутливий звуковий підсилювач (20 Гц – 20 кГц) для аналогових ліній дозволяє виявляти в лініях сторонні сигнали. Осцилограф з активним входом (20 Гц – 20 кГц) - Генератор напруги зміщення
Генератор напруги зміщення з цифровим керуванням (+-80В) використовується для активації можливих струмоспоживальних пристроїв прослуховування. - Широкосмуговий детектор радіочастотних сигналів

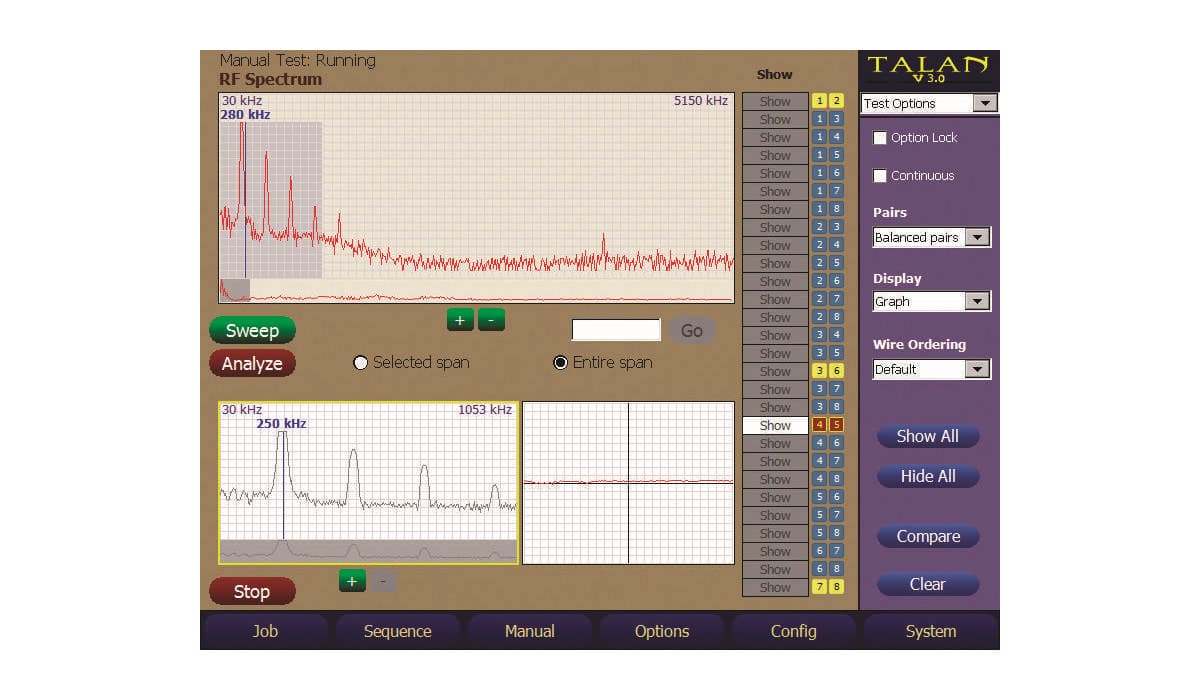

Функція аналізатора спектра дозволяє відображати несучі радіочастотні сигнали в лінії (у діапазоні до 85 МГц) і демодулювати їх, використовуючи АМ/ЧМ демодулятори. Вбудований широкосмуговий радіочастотний детектор дозволяє виявляти і локалізовувати сигнали в діапазоні до 8 ГГц. - Мультитестова система з базою даних для послідовного проведення тестів з усіма комбінаціями пар ліній, збереження результатів у базі даних для подальшого порівняння. Будь-які результати тестів можуть бути записані на зовнішні носії, такі як USB носії або карти Compact Flash.
- Ручний пошуковий зонд
Дозволяє проводити трасування лінії, а також приймати відгук по другій гармоніці, при використанні режиму локатора нелінійностей, для локалізації підслуховувальних пристроїв. - Аналізатор VOIP трафіка

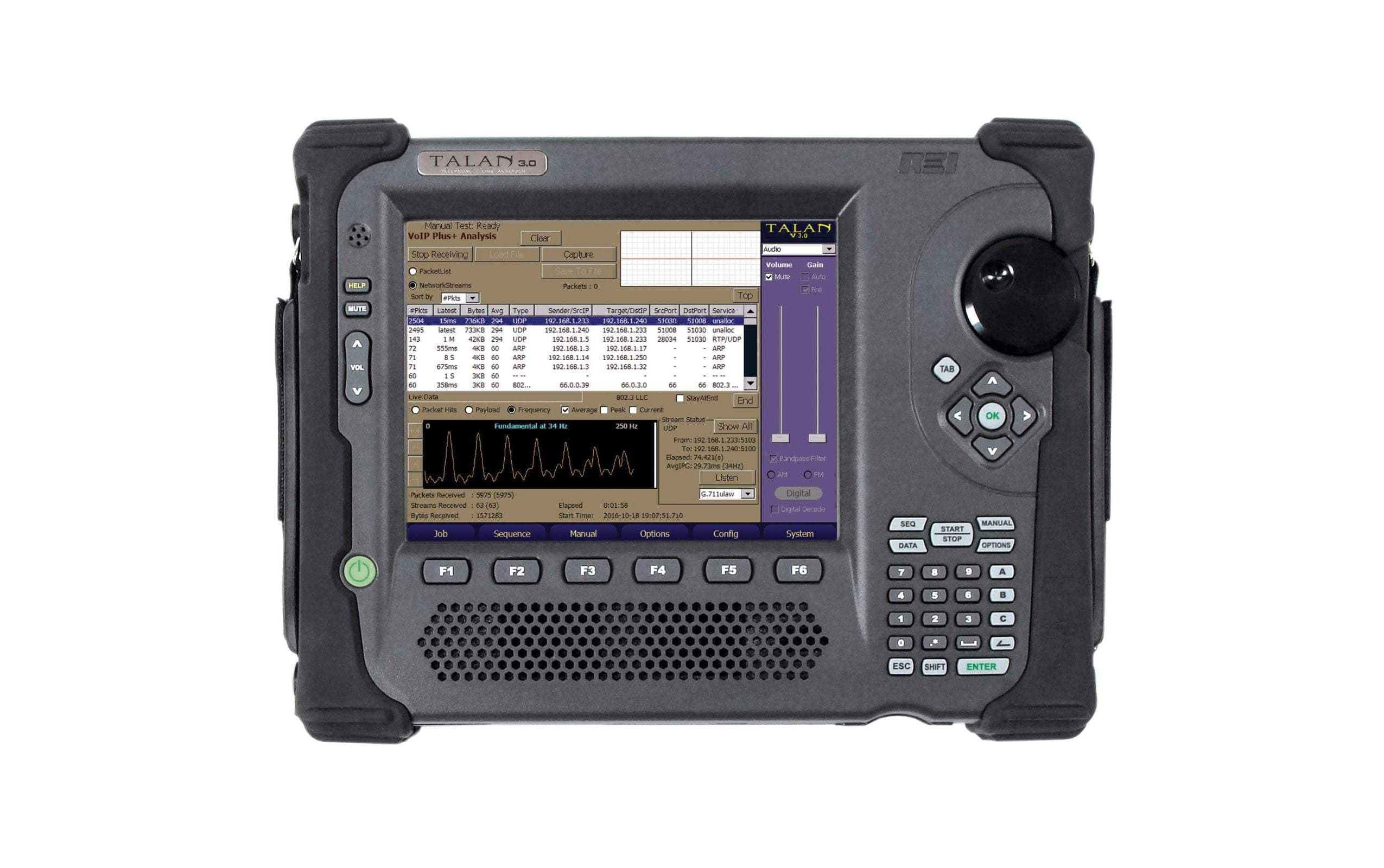

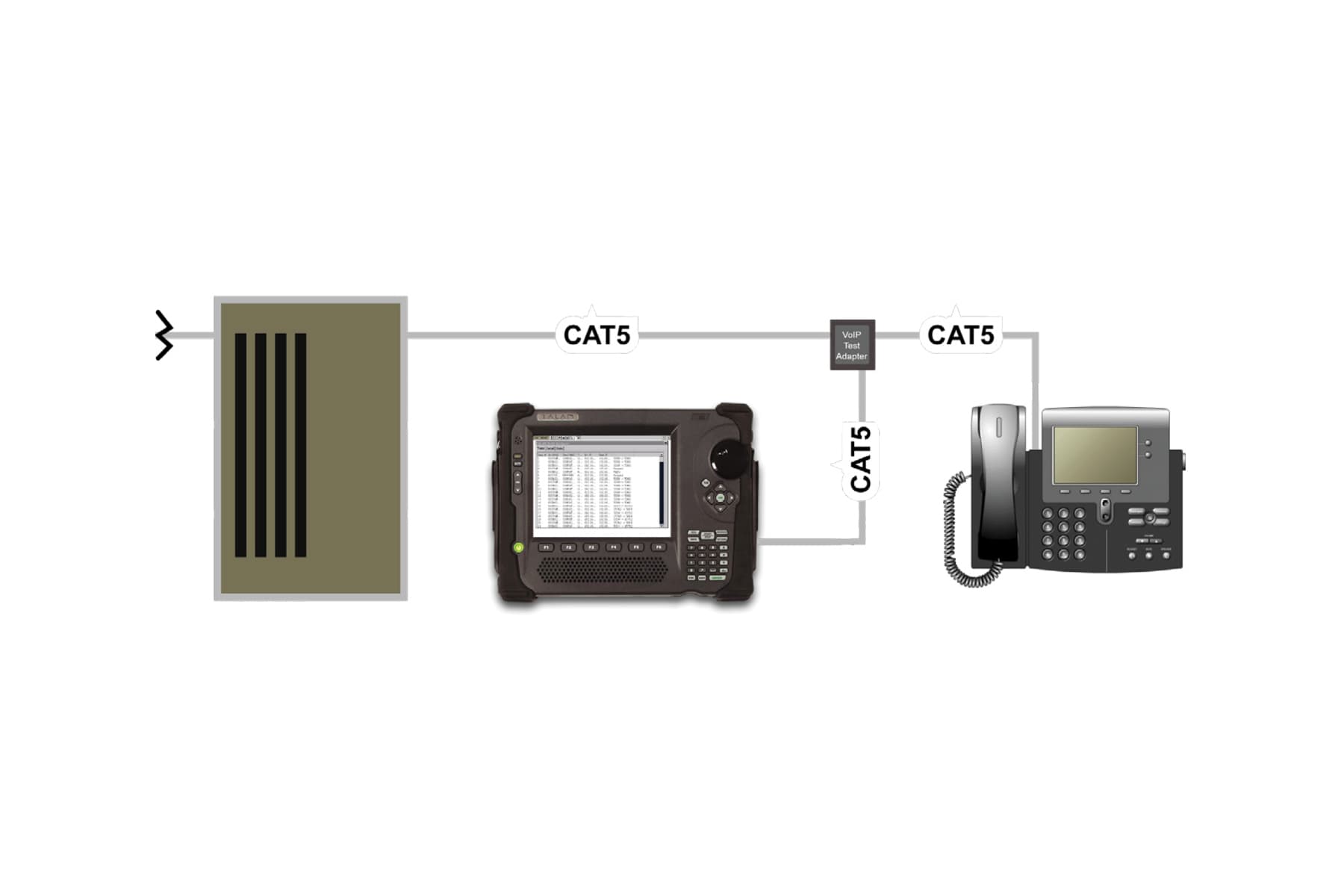

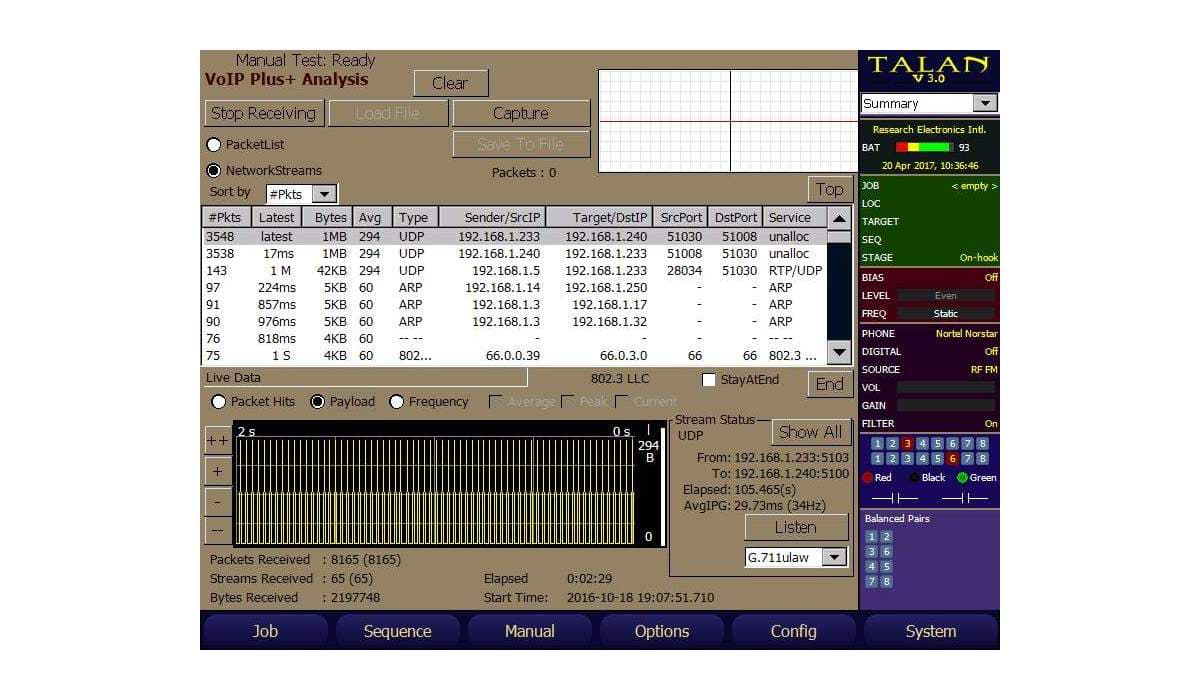

Технологія Voice over IP (VoIP) використовується для передачі мовленнєвої інформації мережами Ethernet/Internet. TALAN має можливість відстежувати, накопичувати, аналізувати і декодувати пакети VoIP трафіка, використовуючи вбудовану мережеву карту і програмне забезпечення. Декодування пакетів дозволяє за акустозав’язкою оцінити загрозу незаконного вторгнення у телефонну систему.
Особливості TALAN
- Проведення робіт із виявлення підслуховувальних пристроїв на дротових лініях.
- Пошук обривів, коротких замикань кабелю.
- Відстеження кабелів.

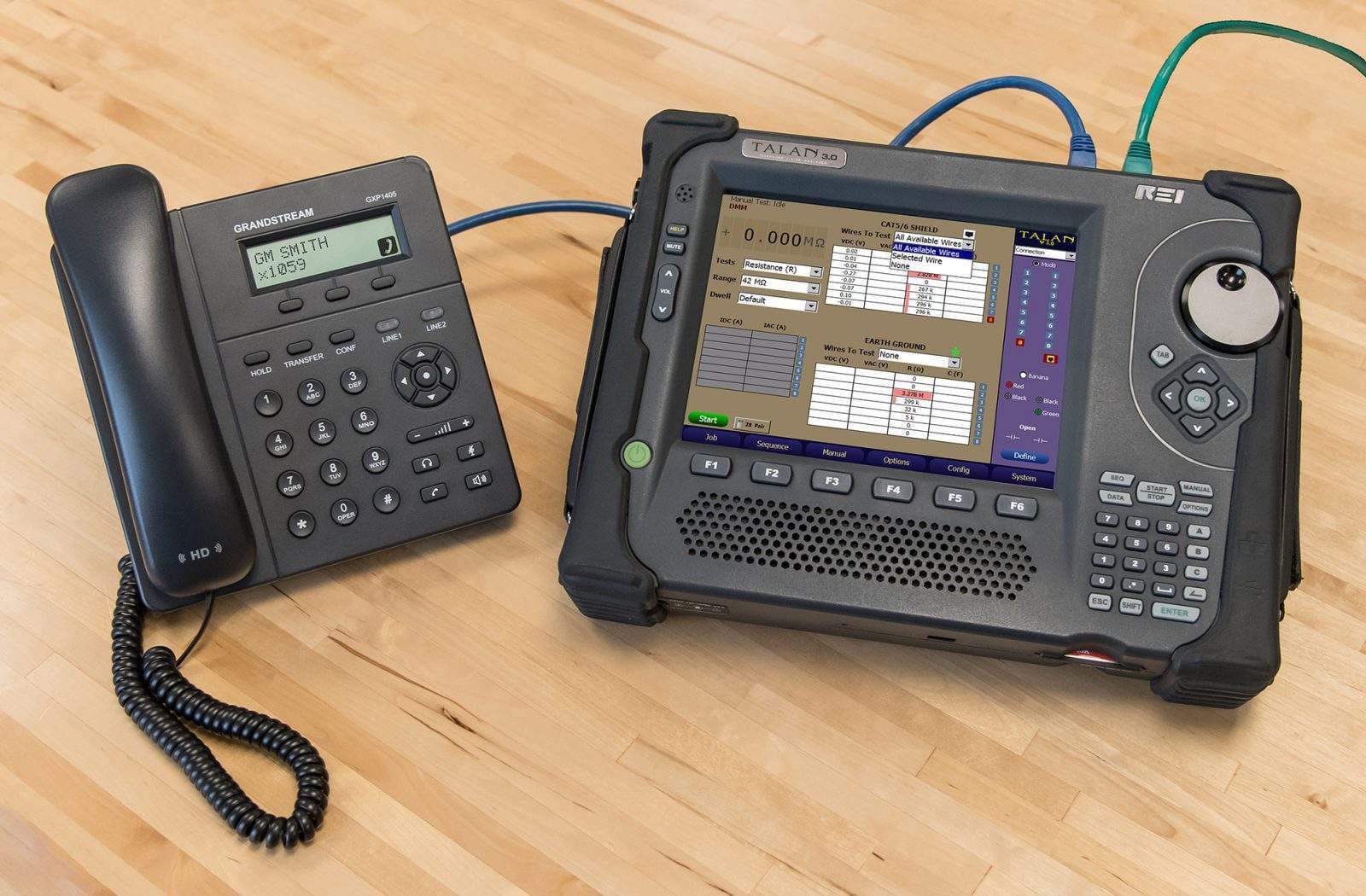

- Перевірка роботи телефонних ліній, апаратів, АТС (включаючи цифрові та VoIP).
- Встановлення та обслуговування ЛОМ, телефонних мереж, мереж передачі даних.
- Аналіз трафіка ЛОМ.
- Оцінювання використання каналів зв’язку.
Технічні характеристики
| СИСТЕМА КЕРУВАННЯ | |
|---|---|
| Процесор | 32bit RISC процесор, 520 MHz |
| Вбудована пам’ять | 64MB SDRAM (OS), 64MB Flash |
| Зовнішня пам’ять | Compact Flash до 2Гб, USB |
| ЦИФРОВИЙ ВХІД/ВИХІД | |
| Мережа | 10/100 Ethernet – контролер для аналізу IP пакетів |
| USB (тип А) | Підтримує клавіатуру, мишку, USB накопичувачі пам’яті |
| АНАЛОГОВІ ВХОДИ/ВИХОДИ | |
| Роз’єм для навушників | 5 мм стерео |
| Роз’єм для мікрофона | 5 мм моно |
| ІНТЕРФЕЙС КОРИСТУВАЧА | |
| Сенсорний екран | Наявний |
| Клавіатура | 6 клавіш меню, навігаційна клавіатура, клавіші швидкого доступу |
| Ротор керування | Оптичний ротор із високою роздільною здатністю |

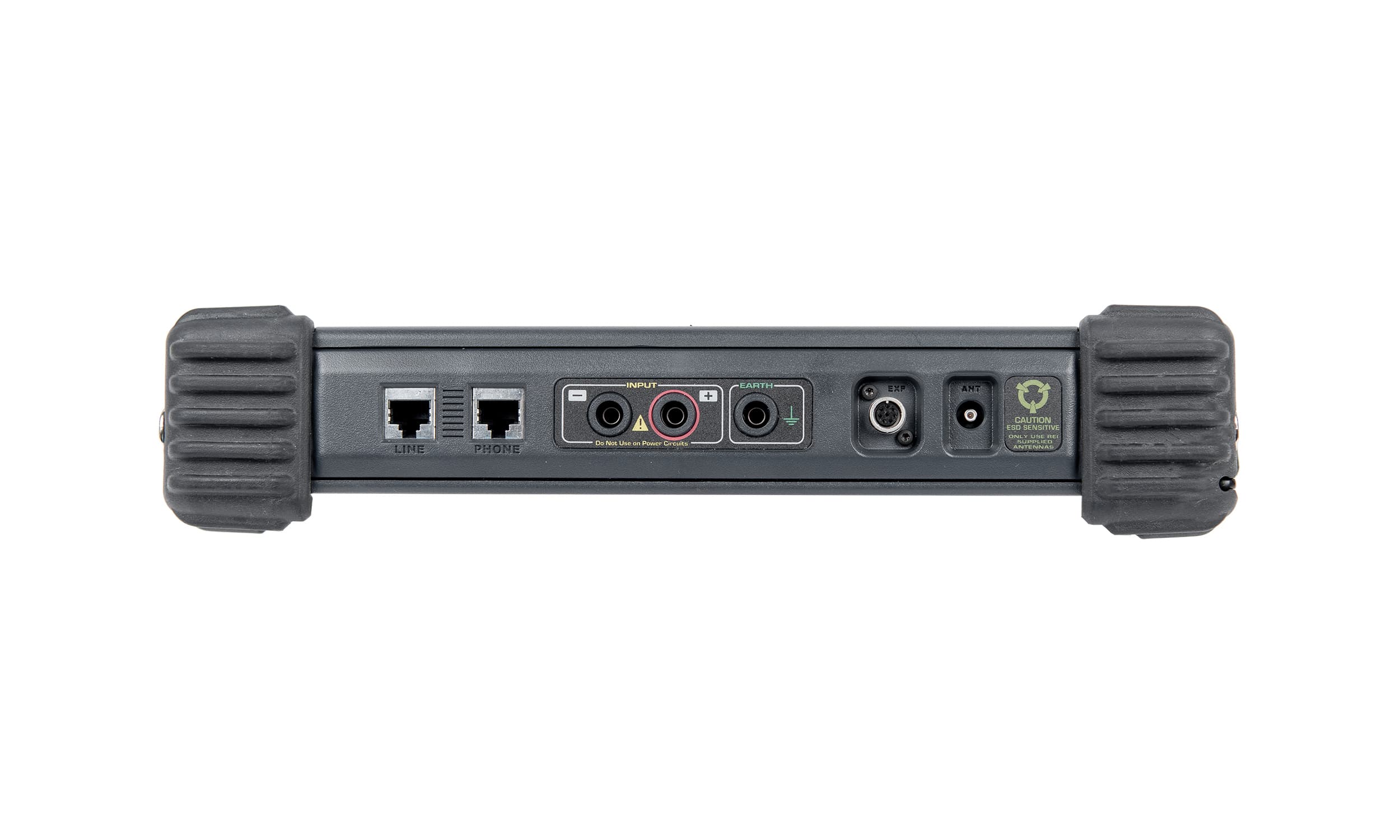

| ТЕСТОВІ ВХОДИ | |
| Подвійний MOD8/RJ45 | Підтримка 2/4/6/8 дротових ліній, екранована вита пара (версія 3.0) |
| Роз’єми прямого підключення | Червоний (Ring), Чорний (Tip), Зелений (Earth) |
| Радіочастотний вхід | Роз’єм антени РЧ детектора до 8 ГГц |
| Порт розширення | Для підключення комунікаційних і вимірювальних пристроїв |
| Ізоляція | Усі входи електрично ізольовані |
| РАДІОЧАСТОТНА СИСТЕМА | |
| Аналізатор спектра | Подвійного перетворення, супергетеродинний приймач |
| Діапазон частот | 30 кГц – 85 МГц |
| Час сканування | 2 секунди |
| Крок | 1 кГц |
| Смуга пропускання | 18 кГц |
| Чутливість | -100 dBm |
| ШИРОКОСМУГОВИЙ ДЕТЕКТОР | |
| Діапазон частот | 100 кГц – 8 ГГц |
| Діапазон частот (тест лінії) | 100 кГц – 600 МГц |
| Чутливість | -65 dBm |
| ЦИФРОВИЙ МУЛЬТИМЕТР | |
| Діапазон | Автодіапазон, швидкість відгуку 500 мсек |
| Напруга змінна/постійна | 0-250 В макс. |
| Струм змінний/постійний | 0-300 мА макс. |
| Опір | 0-42 МОм |
| Ємність | 50 пФ – 40 мкФ |
| ГЕНЕРАТОР НАПРУГИ ЗМІЩЕННЯ | |
| Тип | Оптично ізольований, пряме цифрове керування |
| Максимальна вихідна напруга | ±80 В |
| Вихідна напруга (екран) | ±65 В пост. струм, ±33 В змін. струм |
| Модуляція | Постійна або синус (10-300 Гц) |
| АУДІО | |
| Смуга | 20 Гц – 20 кГц |
| Підсилення | До 80 дБ загального підсилення |
| АРП | Цифрове автоматичне регулювання підсилення |
| Фільтр | Аналоговий смуговий: 300 Гц – 3 кГц |
| ЖИВЛЕННЯ | |
| Зовнішнє живлення | 15 В, 3 А |
| Універсальний блок живлення | 100-240 В, 50-60 Гц |
| Вбудована батарея | Літій-іонна, 4-6 годин роботи |
| ГАБАРИТИ І ВАГА | |
| Розмір | 25 × 33,5 × 7 см |
| Вага з батареєю | 3,1 кг |
| Габарити кейса | 14 × 38,5 × 50 см |
| Вага кейса з приладом | близько 8,5 кг |
| Робочі температури | 0°C – +50°C |
| РУЧНИЙ ПОШУКОВИЙ ЗОНД | |
| Робоча частота | 225 кГц і 450 кГц |
| Тип антени | Збалансована петля |
| Вихід на навушники | 16 Ом, 105 дБ (АРП) |
| Батарея | 9 В |
| Час роботи | 30 год без звуку; 22 год – навушники; 16 год – мінімальна гучність; 7 год – максимальна |
| Розмір | 44,45 × 3,8 см складений; 162 × 3,8 см розкладений |
| Вага | 0,5 кг |
Комплектація
- TALAN версії 3.0
- US і Euro шнури живлення
- 15В адаптер живлення
- VoIP адаптер
- Короткий мережевий кабель
- Пошуковий зонд
- Антена пошукового зонда
- Карта CompactFlash - встановлена
- РЧ зонд - 10 МГц - 2 ГГц
- РЧ антена DA-8000 - 5 - 8 ГГц
- SMA-SMB - з'єднувальний кабель DA-8000
- SMB-SMB - з'єднувальний кабель DA-8000
- Акумулятор - 1 шт.
- 8 і 6 дротові телефонні кабелі
- End of Line Box - кінцевий пристрій
- Тестерні шнури (зелений - "земля")
- Стилус
- 66 Block адаптер
- Щупи - червоний і чорний
- 8 дротовий шнур із затискачами
- Навушники
- Патч корд CAT5
- Батарея 9В

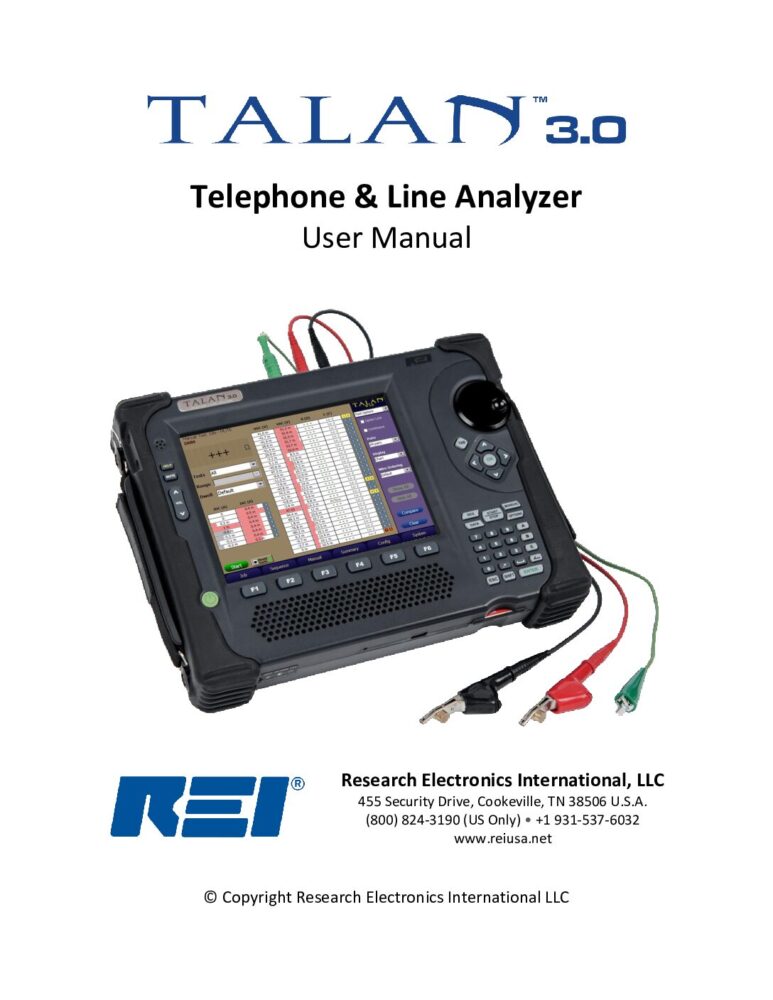

- Документація
- Гарантія
Доставка та Оплата
Купити TALAN 3.0 в Україні. Відправка в день замовлення при оформленні до 13:00 (Понеділок - П'ятниця). Час доставки становить 1-2 дні. Доставка через сервіс "Нова пошта". Докладніше на сторінці - Доставка та Оплата
Гарантія та Сервіс
Потрібна допомога у виборі чи налаштуванні TALAN 3.0? Наш інженер проконсультує вас. Надаємо офіційну гарантію на весь асортимент та забезпечуємо сервісне обслуговування відповідно до вимог виробників. Сторінка Технична підримка.
Документація для тендерів
Маємо значний практичний досвід участі в тендерах та розуміємо вимоги до оформлення і складу документів, необхідних для подання тендерної пропозиції. За потреби допоможемо сформувати пакет документів відповідно до вимог конкретної закупівлі, перевірити його комплектність та проконсультуємо щодо підготовки тендерної пропозиції.
Отримати відповіді на свої запитання в 1 клік
Документація та Файли • Скачати
Часті питання • FAQ
Чи може TALAN 3.0 аналізувати VoIP-телефонні системи?
Так, TALAN 3.0 може аналізувати VoIP-телефонні системи завдяки функції VoIP Plus+ Analysis. Ця функція фіксує та аналізує мережеві потоки на наявність несанкціонованого VoIP-трафіку, підвищуючи безпеку сучасних ліній зв'язку. Вона збирає такі дані, як MAC/IP-адреси джерела та призначення, швидкість передачі пакетів та час виконання, для виявлення несанкціонованого доступу або втручання.
Як TALAN 3.0 керує даними та зберігає їх?
TALAN 3.0 керує даними та зберігає їх за допомогою програмного забезпечення Data Viewer, що дозволяє зберігати, аналізувати та експортувати тестові дані та діаграми TALAN. Він підтримує збереження даних на зовнішні системи пам'яті, такі як USB-накопичувачі або карти Compact Flash. Ця функція життєво важлива для майбутнього аналізу та звітності, а також для порівняння інформації між телефонами/цілями для швидкого виявлення аномалій.
Які додаткові функції пропонує TALAN 3.0?
Окрім основних функцій, TALAN 3.0 пропонує такі функції, як аудіопідсилювач з високим коефіцієнтом посилення, вбудований аудіоосцилограф і широкосмуговий радіочастотний зонд, який перевіряє радіочастотну енергію у вільному просторі до 8 ГГц. Ці додаткові функції забезпечують загальне посилення системи до 80 дБ і відображають деталі частотного спектру до 85 МГц, що покращує здатність пристрою виявляти та аналізувати загрози безпеці в телефонних та лінійних системах.
Як працює класифікатор пар?
У приладі застосовано комутовану матрицю, яка забезпечує автоматичне перемикання та вимірювання параметрів будь-яких комбінацій пар проводів у кабелі. Це дозволяє оперативно визначати збалансовані та небалансовані пари. Модульний 8-контактний телефонний роз'єм забезпечує підключення до різних конфігурацій пар проводів.
Що таке демодулятор цифрових аудіосигналів?
На відміну від більшості аналогічних приладів, TALAN підтримує перевірку цифрових телефонних ліній. Система демодуляції сумісна приблизно з 80 % телефонних систем, що використовуються у світі. Тип системи обирається користувачем зі списку в меню приладу.
Прилад також забезпечує аналіз VoIP-ліній шляхом контролю обсягу та характеристик IP-трафіку, що передається від телефонного апарата. Передбачено можливість запису коротких фрагментів трафіку для подальшого аналізу та декодування на персональному комп'ютері.
В приладі є цифровий мультиметр?
Так. TALAN виконує високоточні вимірювання основних електричних параметрів лінії, зокрема напруги, струму, ємності та опору. Автоматичне перемикання між парами проводів забезпечує швидкий та повний збір вимірювальних даних без ручного перепідключення.
Як працює спектральний аналіз?
Для виявлення прихованих високочастотних сигналів, що можуть використовуватися для негласної передачі інформації, у приладі реалізовано вбудований аналізатор спектра з діапазоном частот до 85 МГц. Функція дозволяє відображати несучі радіочастотні сигнали та виконувати їх амплітудну й частотну демодуляцію.
Для чого потрібний частотно-часовий рефлектометр?
Частотно-часовий рефлектометр виконує аналіз ліній на основі альтернативних фізичних принципів порівняно з класичними часовими рефлектометрами. TALAN відображає на екрані відгуки для всіх досліджуваних пар проводів, що дає змогу порівнювати їхні характеристики та виявляти відхилення.
В приладі є режим нелінійного локатора?
Так. Режим нелінійного локатора забезпечує високоефективне виявлення електронних пристроїв, підключених до ізольованих або "чистих" ліній. У цьому режимі визначається, до яких саме проводів підключені електронні компоненти, а також характер їх підключення - паралельний або послідовний.
Пошуковий зонд для яких завдань?
До комплекту постачання входить ручний пошуковий зонд, призначений для трасування ліній та приймання відгуку другої гармоніки під час роботи в режимі нелінійного локатора. Зонд суттєво підвищує точність локалізації місця підключення пристроїв негласного знімання інформації.
Що таке режим порівняння даних?
TALAN підтримує функцію порівняння результатів вимірювань, виконаних для різних телефонних систем або для однієї системи в різні часові періоди, що дозволяє відстежувати зміни параметрів лінії та виявляти потенційні загрози.
В чому унікальність TALAN та чому така ціна?
TALAN є єдиним у світі приладом із подібними характеристиками, що поєднує багатофункціональність, мобільність та високий рівень надійності у сфері технічного захисту інформації. Сучасні технології для швидкого та достовірного виявлення і локалізації підслуховуючих пристроїв у аналогових, цифрових та VoIP телефонних системах. Оснащений повним набором функцій для детального аналізу параметрів ліній та протоколювання результатів вимірювань, що робить процес перевірки максимально ефективним і контрольованим. Простий та інтуїтивний інтерфейс дозволяє користувачеві легко виконувати різні тести без потреби у складній підготовці, а компактні розміри та легка вага забезпечують зручність транспортування у стандартному кейсі.
