Protect 1206i здатний виявити сучасні приховані пристрої з надзвичайно високою чутливістю до Bluetooth, Wi-Fi 2,4 ГГц, Wi-Fi 5ГГц, бездротових відеокамер. Ідеальний інструмент для пошуку цифрових і аналогових передавачів всіх типів.
Вміст
Що таке Protect 1206i

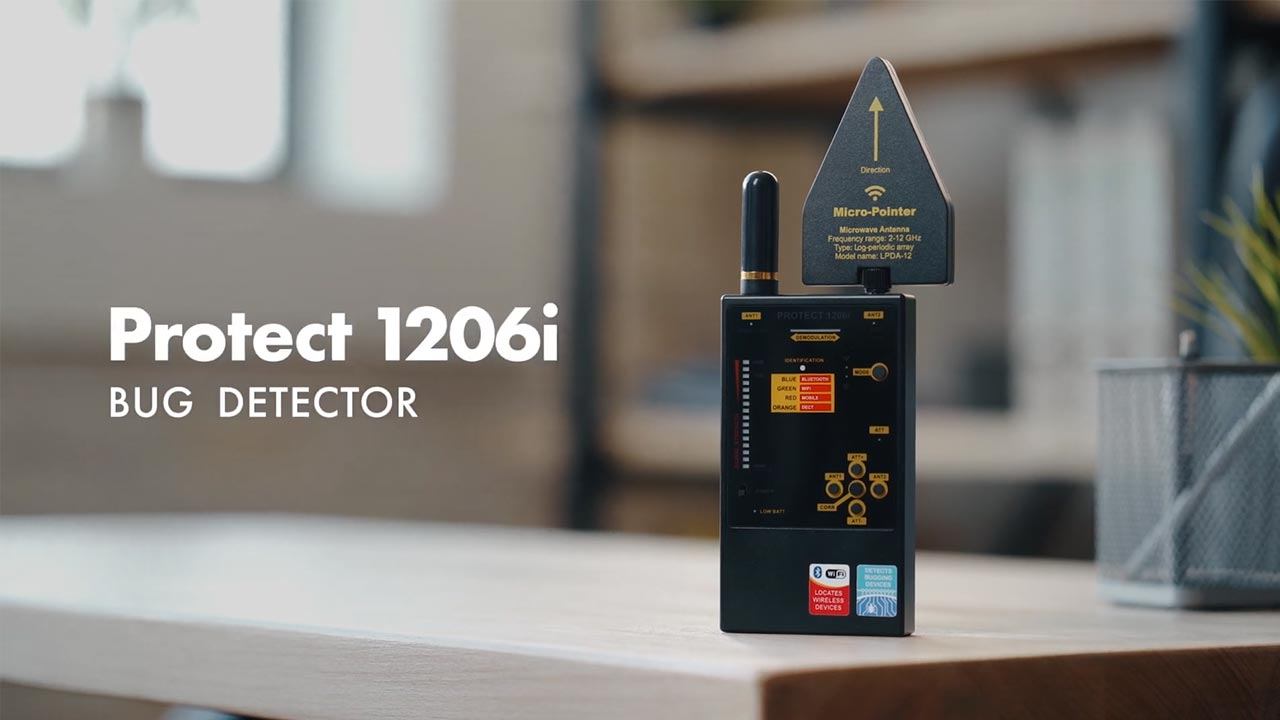

Портативний радіочастотний детектор нового покоління Protect 1206i. Прилад призначений для виявлення прихованих передавальних пристроїв як аналогового, так і цифрового типу. Прилад належить до класу професійних TSCM-рішень і орієнтований на пошук сучасних бездротових загроз, включаючи пристрої з протоколами Bluetooth та Wi-Fi, які традиційно складно виявляються через низьку потужність і специфічну модуляцію сигналу.
Ключовою особливістю Protect 1206i є наявність двох незалежних радіоканалів із різними антенами. Основний канал (ANT1) забезпечує широкий діапазон сканування 50-12000 МГц і використовується для пошуку більшості типів передавачів – від класичних радіомікрофонів до GSM, 3G і LTE-пристроїв Другий канал (ANT2) оптимізований для високочутливого виявлення сигналів у діапазонах 2.4 та 5 ГГц, що дозволяє ефективно знаходити Bluetooth і Wi-Fi джерела навіть при мінімальній потужності випромінювання. Підтримує кілька режимів індикації (звук, вібрація, комбінований та безшумний), що дозволяє адаптувати роботу під різні сценарії – від відкритого пошуку до прихованих перевірок.
У практичному застосуванні Protect 1206i використовується для перевірки приміщень, транспортних засобів, робочих зон і особистих речей на наявність прихованих пристроїв передачі інформації. Поєднання широкого частотного покриття, високої чутливості та інструментів точного позиціонування робить його ефективним рішенням для професійних задач технічної безпеки.
Які пристрої може виявити Protect 1206i
Детектор Protect 1206i призначений для виявлення широкого спектра радіопередавальних пристроїв, що використовуються для прихованого збору інформації. Завдяки широкому частотному діапазону (50-12000 МГц) та окремому високочутливому каналу для 2.4/5 ГГц, прилад ефективно працює як з класичними аналоговими передавачами, так і з сучасними цифровими системами зв’язку.
Особливістю моделі є здатність детектувати низькопотужні пристрої з протоколами Bluetooth і Wi-Fi, які зазвичай залишаються непомітними для стандартних RF-детекторів через складну модуляцію сигналу та малий рівень випромінювання.
Protect 1206i може виявляти такі типи пристроїв:
- радіомікрофони (аналогові FM-передавачі, VHF/UHF);
- цифрові аудіо- та відеопередавачі;
- GSM / 3G / LTE жучки з передачею через мобільні мережі;
- пристрої на базі Bluetooth (гарнітури, приховані трекери, аудіопередавачі);
- Wi-Fi передавачі (IP-камери, бездротові модулі передачі даних);
- DECT-пристрої (бездротові телефони та їх модифіковані варіанти);
- бездротові відеокамери, включаючи моделі в діапазонах 2.4 та 5 ГГц;
- передавачі з нестандартною або комбінованою модуляцією;
- пристрої з живленням від мережі або автономних джерел (у тому числі замасковані в електроніці).
Protect 1206i охоплює практично всі актуальні типи загроз, пов’язаних із радіочастотною передачею даних, і може використовуватися для комплексного технічного обстеження середовища.
Основні функціональні можливості
Protect 1206i забезпечує комплексне виявлення радіопередавальних пристроїв завдяки поєднанню широкосмугового моніторингу та спеціалізованого високочутливого каналу для діапазонів 2.4 і 5 ГГц. Прилад ефективно детектує як аналогові, так і цифрові сигнали, включаючи GSM, 3G, LTE, Wi-Fi та Bluetooth, з подальшою ідентифікацією типу протоколу на основі аналізу демодульованого сигналу.
Функція активної кореляції дозволяє виявляти радіомікрофони шляхом генерації тестових акустичних імпульсів і контролю їх повторного прийому. Розширений динамічний діапазон і 16-сегментний індикатор забезпечують точну оцінку рівня сигналу та спрощують локалізацію джерела. Використання спрямованої антени Micro-Pointer підвищує дальність виявлення у високочастотному діапазоні та дозволяє виконувати точний пінпоінт. Регульована чутливість і кілька режимів індикації забезпечують адаптацію до складних умов експлуатації.
Конструкція

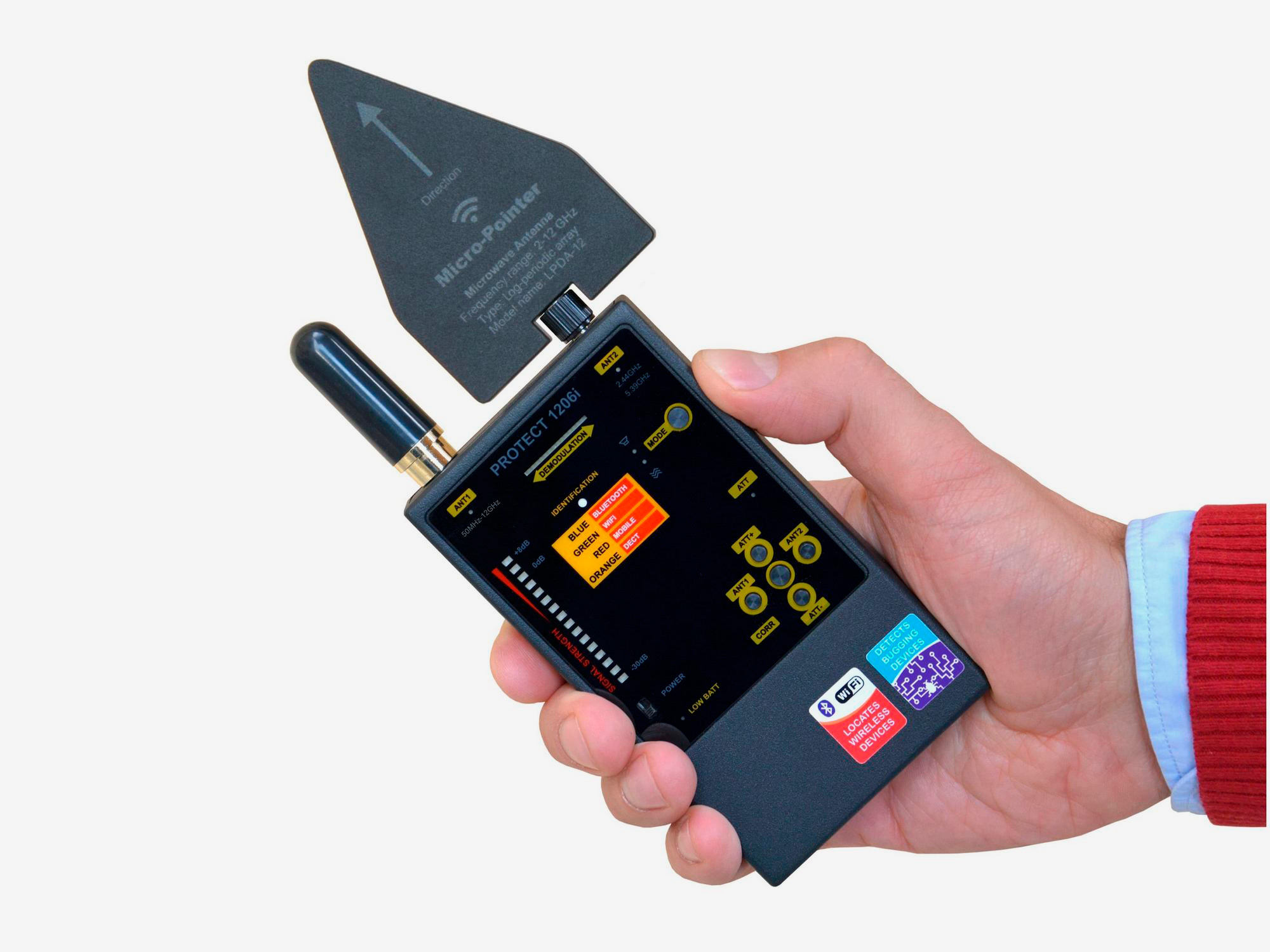

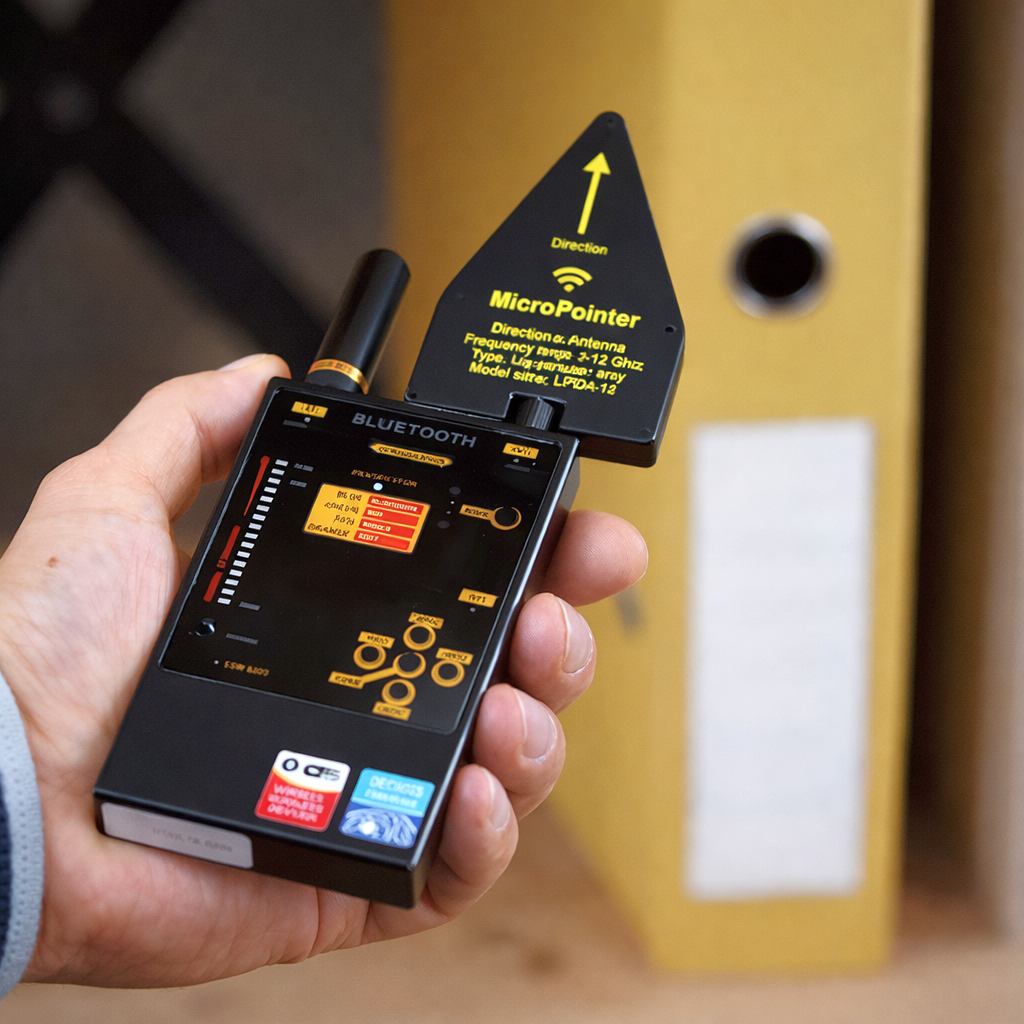

Конструкція Protect 1206i виконана у вигляді компактного портативного приладу, оптимізованого для проведення оперативних перевірок у польових умовах. Корпус виготовлений із металу, що забезпечує механічну міцність, екранування внутрішніх компонентів та стабільність роботи в умовах високого рівня електромагнітних завад.
Апаратна архітектура базується на двоканальній схемі прийому сигналів із розділенням функцій між широкосмуговим та високочастотним трактами. Основний канал працює з широким діапазоном частот через штирову антену, тоді як другий канал реалізований як вузькосмуговий високочутливий модуль для діапазонів 2.4 та 5 ГГц, що використовує окрему мікрохвильову антену з направленими властивостями.
Внутрішня структура включає підсилювальні каскади, фільтри попередньої селекції, демодуляційний тракт та мікропроцесорний блок обробки сигналів. Така побудова дозволяє не лише фіксувати наявність випромінювання, а й виконувати аналіз його параметрів та ідентифікацію типу передачі. Інтерфейс користувача інтегрований у фронтальну частину корпусу та включає світлодіодні індикатори, багатосегментний барграф і кнопки керування. Візуальна індикація рівня сигналу реалізована у вигляді 16-сегментної шкали, що забезпечує високу точність оцінки та зручність локалізації джерела випромінювання.
Живлення приладу здійснюється від двох елементів типу AAA, що розміщені у внутрішньому відсіку корпусу. Конструкція передбачає швидку заміну батарей та автономну роботу до 20 годин, що є достатнім для проведення повноцінних перевірок без додаткових джерел живлення.

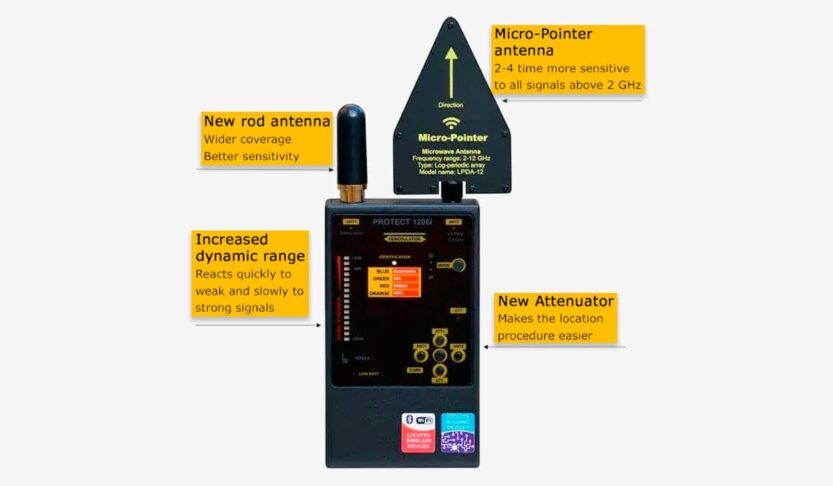

Зовнішні підключення реалізовані через антени з роз’ємами типу SMA, що забезпечує надійний контакт і можливість швидкої заміни або комбінування антен залежно від задачі. Комплект постачання включає штирову антену для широкосмугового пошуку та спрямовану мікрохвильову антену Micro-Pointer для точного пінпоінта у високочастотному діапазоні.
Конструкція Protect 1206i поєднує механічну надійність, функціональну гнучкість та спеціалізовану RF-архітектуру, орієнтовану на ефективне виявлення сучасних засобів прихованого зняття інформації.
Принцип роботи детектора Protect 1206i
Принцип роботи детектора Protect 1206i базується на широкосмуговому радіочастотному моніторингу з подальшою обробкою та аналізом сигналів у реальному часі. Прилад здійснює сканування ефіру в декількох діапазонах, використовуючи два незалежні канали та відповідні антени, що дозволяє одночасно охоплювати як класичні, так і високочастотні цифрові джерела випромінювання.

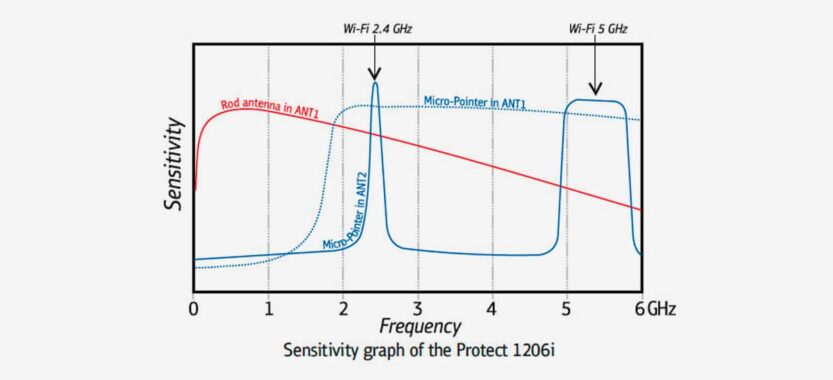

Основний канал (ANT1) виконує безперервний контроль широкого спектра частот (50-12000 МГц), фіксуючи будь-яку активність передавачів. Додатковий канал (ANT2) використовує попередню селекцію сигналів у діапазонах 2.4 та 5 ГГц, що значно підвищує чутливість до Wi-Fi та Bluetooth пристроїв.
Після прийому сигналу детектор виконує демодуляцію та аналіз, визначаючи його характеристики, рівень та тип протоколу. Інформація відображається через індикатори та використовується оператором для локалізації джерела. Важливою частиною алгоритму є робота з динамічним діапазоном і можливість регулювання чутливості для точного позиціонування передавача.
Основні етапи роботи Protect 1206i:
- прийом радіочастотного сигналу через широкосмугову або спрямовану антену;
- розділення сигналів по каналах (широкий діапазон / високочастотна селекція 2.4-5 ГГц);
- підсилення та первинна фільтрація для виділення корисного сигналу;
- демодуляція та аналіз структури сигналу;
- ідентифікація типу передачі (GSM, Wi-Fi, Bluetooth, DECT);
- відображення рівня сигналу через 16-сегментний індикатор;
- використання атенюатора для адаптації чутливості в залежності від RF-середовища;
- застосування функції активної кореляції для виявлення радіомікрофонів.
Protect 1206i поєднує класичний принцип RF-детекторів з цифровою обробкою сигналів і спеціалізованими алгоритмами аналізу, що забезпечує ефективне виявлення навіть складних і малопотужних джерел випромінювання.
Керування приладом Protect 1206i
Керування детектором Protect 1206i реалізовано через набір апаратних органів управління та індикаторів, що забезпечують оперативну зміну режимів роботи та контроль параметрів сигналу під час пошуку. Логіка взаємодії побудована таким чином, щоб оператор міг швидко адаптувати прилад до умов конкретного RF-середовища та типу задачі.
Основні елементи управління відповідають за вибір робочого каналу, режиму індикації, рівня чутливості та активацію спеціалізованих функцій, таких як кореляційний аналіз. Вся критична інформація відображається через світлодіодні індикатори та 16-сегментний барграф, що дозволяє оцінювати як рівень сигналу, так і тип виявленого джерела.
Основні елементи керування Protect 1206i:
- перемикач живлення (POWER) для увімкнення та вимкнення приладу;
- кнопки вибору антенного каналу (ANT1 / ANT2) для перемикання між широкосмуговим та високочутливим режимами;
- кнопка MODE для вибору режиму індикації (звук, вібрація, комбінований, безшумний);
- кнопки ATT+ / ATT− для керування атенюатором і регулювання чутливості;
- кнопка CORR для активації функції активної кореляції при перевірці підозрілих сигналів;

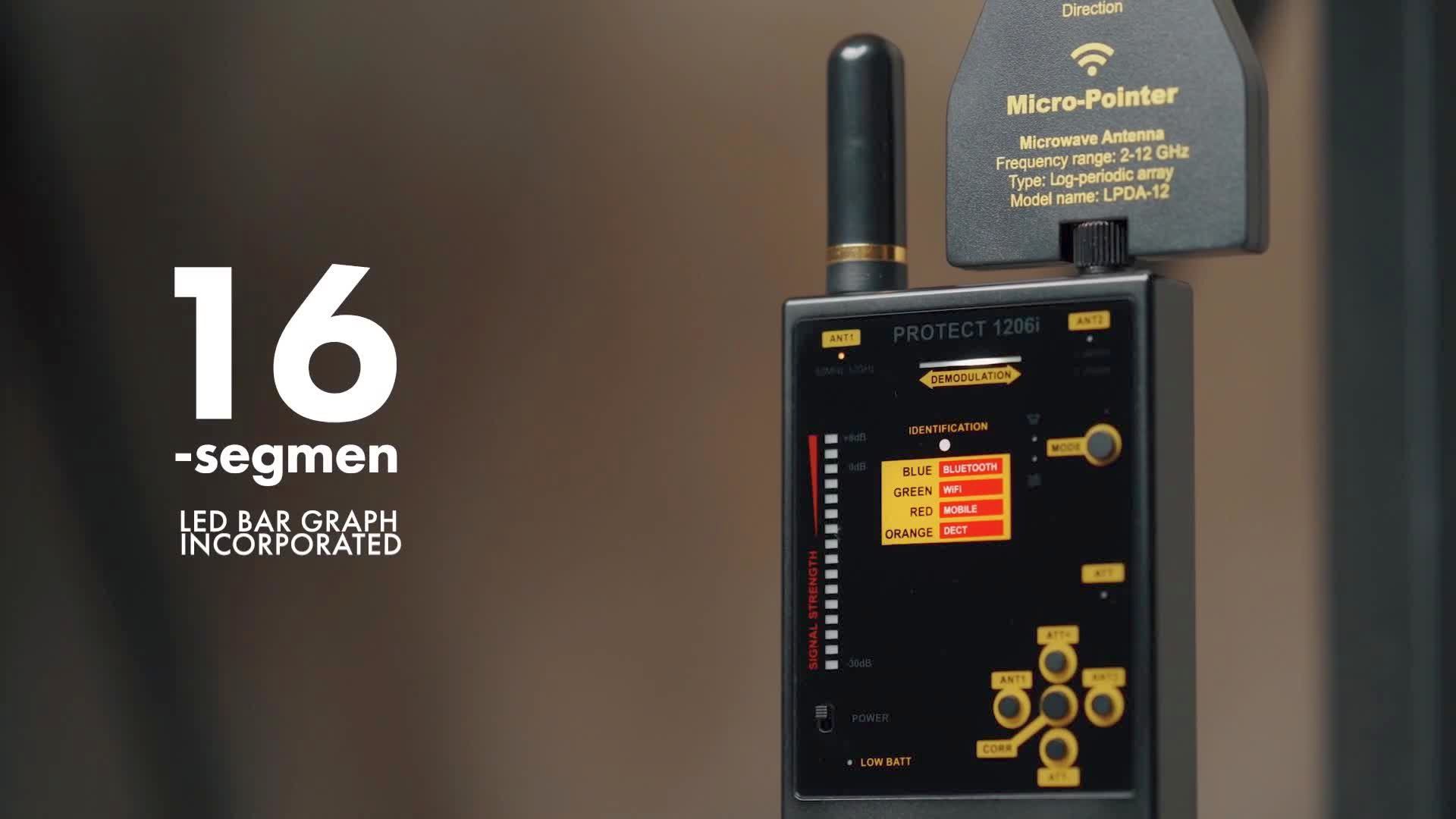

- 16-сегментний індикатор рівня сигналу (bargraph) для оцінки інтенсивності випромінювання;
- індикатор демодуляції для аналізу характеру сигналу;
- світлодіод ідентифікації протоколу (Bluetooth, Wi-Fi, GSM, DECT) з кольоровою індикацією;
- індикатор розряду батареї (LOW BATT) для контролю живлення.
У практичній роботі керування зводиться до послідовного вибору діапазону сканування, налаштування чутливості та аналізу індикації при переміщенні детектора в просторі. Такий підхід забезпечує точне виявлення та локалізацію джерел радіовипромінювання в складних умовах.
Таблиця Характеристик / Специфікація
| Параметр | Характеристика |
|---|---|
| Частотний діапазон |
|
| Живлення | 2 батарейки ААА (2xLR03) |
| Розміри |
|
| Струм | До 30 мАдо |
| Час безперешкодної роботи | 20 годин |
| Індикатори |
|
Фото
Відео
Практичний кейс застосування Protect 1206i
Під час планової перевірки переговорної кімнати в офісному центрі спеціаліст з технічної безпеки застосував Protect 1206i для комплексного радіочастотного обстеження. Початкове сканування виконувалося у широкосмуговому режимі (ANT1, 50-12000 МГц). На фоні типового RF-середовища було зафіксовано нестабільний сигнал середнього рівня, який не мав характерних ознак стандартних протоколів і проявлявся короткими імпульсами з нерегулярною амплітудою.
При наближенні до джерела сигналу індикатор рівня демонстрував плавне зростання без чіткої пікової зони, що ускладнювало локалізацію. Після активації атенюатора вдалося знизити перевантаження тракту та виділити локальну область з максимальною інтенсивністю випромінювання. Додаткове сканування із застосуванням спрямованої антени Micro-Pointer дозволило визначити сектор, у якому сигнал мав найбільшу щільність.
Для уточнення природи сигналу була використана функція активної кореляції. Під час генерації тестових акустичних імпульсів на демодуляційному індикаторі з’явилися синхронні коливання, що підтвердило наявність аудіоканалу передачі. Одночасно індикатор ідентифікації періодично фіксував ознаки цифрового протоколу, що вказувало на комбіновану модуляцію.
Фізичний огляд зони показав, що джерело сигналу інтегроване у блок живлення настільної лампи. Пристрій використовував гібридну схему: аналоговий аудіоканал з частотною модуляцією для короткодистанційної передачі та цифровий канал у діапазоні 2.4 ГГц для періодичної ретрансляції даних.
Завдяки поєднанню широкосмугового сканування, спрямованого пошуку та кореляційного аналізу, Protect 1206i дозволив виявити складний прихований передавач із комбінованою модуляцією, який залишився б непоміченим при використанні стандартних RF-детекторів.
Коментар спеціаліста.
Сучасний пошук закладних пристроїв – це не просто фіксація сигналу, а комплексна задача аналізу, де критичну роль відіграють алгоритми обробки, динамічний діапазон і можливість роботи з різними типами модуляції. Це потрібно ураховувати.
У цьому кейсі чітко продемонстровано ключову перевагу Protect 1206i – здатність працювати з нестандартними та комбінованими типами сигналів. Більшість базових RF-детекторів орієнтовані або на класичні аналогові передавачі, або на типові цифрові протоколи, тоді як гібридні рішення часто залишаються поза їх можливостями. Використання двоканальної архітектури дозволило спочатку зафіксувати сам факт випромінювання у широкому діапазоні, а потім деталізувати його природу. Особливо важливим є застосування атенюатора, без цього етапу локалізація в умовах перевантаження тракту була б значно менш точною. Функція активної кореляції у даному випадку відіграла вирішальну роль, оскільки саме вона підтвердила наявність аудіоканалу. Це критично при роботі з пристроями, які можуть маскуватися під фоновий шум або передавати дані імпульсно.
Також варто відзначити ефективність спрямованої антени Micro-Pointer. Без інструменту пінпоінта виявлення джерела в складній обстановці з відбиттями та паразитними сигналами могло б зайняти значно більше часу.
