Про передову технологію MSX® в тепловізорі FLIR E6 Pro, переваги перед конкурентами, та практичне значення тепловізорів в сфері TSCM.
Вміст
Як з’явилися тепловізійні технології
Тепловізори з’явилися як відповідь на критичну потребу – бачити те, що приховане від людського ока. Спершу вони використовувалися у військовій сфері для виявлення цілей у темряві та складних погодних умовах. Здатність реєструвати інфрачервоне випромінювання, яке випромінює будь-яке тіло з температурою вище абсолютного нуля, відкрила новий вимір спостереження.
Згодом технологія почала активно розвиватися у цивільних галузях. Інженери та будівельники отримали інструмент для діагностики теплових втрат у будівлях, електрики – для пошуку перегрітих контактів, а медики – для аналізу фізіологічних процесів. Кожен новий етап розвитку тепловізорів робив їх компактнішими, точнішими та доступнішими.
Сучасні моделі, такі як FLIR E6 Pro, є результатом десятиліть еволюції: від громіздких військових систем до портативних пристроїв “наведи і знімай”. Вони поєднують високу теплову роздільну здатність, інтелектуальні алгоритми обробки зображень та інтеграцію з хмарними сервісами, що робить тепловізори незамінними у професійній практиці.
MSX® – технологія, що робить тепловізійні зображення унікальними
Однією з ключових особливостей FLIR E6 Pro є запатентована технологія MSX® (Multi-Spectral Dynamic Imaging). Вона поєднує дані з інфрачервоного сенсора та камери видимого спектра, накладаючи контури та деталі реального зображення на теплову карту. У результаті користувач отримує тепловізійне зображення з високою інформативністю та чіткими деталями, які легко інтерпретувати.
Як працює технологія MSX®
- Захоплення двох спектрів: камера одночасно фіксує інфрачервоне випромінювання та видиме світло.
- Накладання контурів: алгоритм MSX додає ключові елементи (лінії, текстури, форми) з видимого зображення на теплову карту.
- Реальний час: обробка відбувається миттєво, тому користувач бачить результат прямо на екрані без додаткової постобробки.
Особливості в работі
- Вища точність діагностики: теплові патерни стають зрозумілішими завдяки чітким контурам.
- Економія часу: немає потреби звіряти теплове зображення з фото об’єкта – усі деталі вже інтегровані.
- Зручність звітування: клієнти отримують зрозумілі зображення, які легко пояснити навіть без спеціальних знань.
Технологія MSX® у тепловізорі FLIR E6 Pro
У моделі FLIR E6 Pro технологія MSX® реалізована максимально ефективно: теплове зображення з роздільною здатністю 240 × 180 пікселів доповнюється деталями з камери видимого спектра, що робить кожен кадр інформативним і професійним. Це дозволяє швидко локалізувати проблеми, створювати якісні звіти та підвищувати довіру клієнтів до результатів інспекції.
Переваги FLIR E6 Pro перед конкурентами
- Вища тепловізійна роздільна здатність
FLIR E6 Pro має 240 × 180 пікселів (43 200 точок вимірювання), що забезпечує більш детальну теплову карту порівняно з багатьма конкурентами у цьому класі, які часто обмежуються 160 × 120. - Технологія MSX®
Запатентована технологія MSX® додає контури та деталі видимого спектра до теплового зображення. Це робить діагностику швидшою та зрозумілішою, тоді як більшість конкурентів пропонують лише “чисту” теплову картинку без додаткової інформативності. - Інтеграція з FLIR Ignite
Хмарний сервіс FLIR Ignite дозволяє зберігати, організовувати та миттєво ділитися зображеннями та звітами. У конкурентів часто відсутня така екосистема, що ускладнює обмін даними та створення професійних звітів. - Простота використання
Інтерфейс “наведи і знімай” та сенсорний екран 3,5″ з високою роздільною здатністю роблять роботу інтуїтивною. У багатьох конкурентів інтерфейс менш дружній або потребує додаткової обробки даних на ПК. - Професійні інструменти для інспекцій
Вбудовані функції, такі як 1-Touch Level/Span та інструменти Delta T, відповідають стандартам NFPA 70B. Це дає перевагу у швидкості та точності діагностики, чого часто бракує у конкурентних моделях. - Оновлення та підтримка
Автоматичні OTA-оновлення забезпечують актуальність програмного забезпечення та нові функції без необхідності складних процедур. У конкурентів оновлення часто потребують ручного втручання.

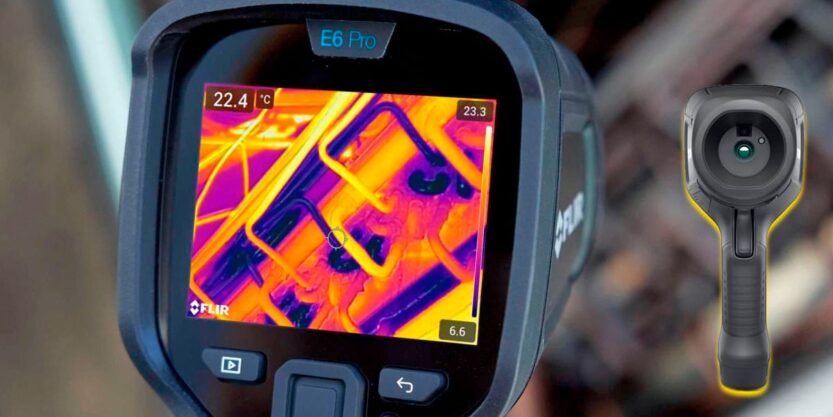

Практичне значення FLIR E6 Pro в TSCM
У сфері TSCM тепловізор FLIR E6 Pro використовується як додатковий інструмент для виявлення прихованих пристроїв та аномалій. Його завдання не замінюють класичні радіочастотні аналізатори, але доповнюють їх, дозволяючи знаходити фізичні ознаки роботи або наявності технічних засобів спостереження.
Виявлення прихованих електронних пристроїв. Тепловізор допомагає знайти джерела тепла від працюючих компонентів:
- Перевірка стін, меблів та техніки на локальні теплові плями;
- Виявлення прихованих блоків живлення або мікросхем;
- Локалізація пристроїв у режимі очікування.
Аналіз кабельних трас та комутацій. Тепловізор показує нагрівання кабелів та точок з’єднання:
- Виявлення несанкціонованих підключень;
- Перевірка розеток та комутаційних коробок;
- Виявлення прихованих ліній живлення.
Контроль акумуляторних елементів. Приховані пристрої часто мають батареї, що виділяють тепло:
- Пошук теплових слідів у меблях та стінах;
- Виявлення акумуляторів у нестандартних місцях;
- Оцінка часу роботи за рівнем нагріву.
Перевірка вентиляційних та технічних каналів. Тепловізор дозволяє бачити теплові аномалії у складних конструкціях:
- Сканування вентиляційних шахт;
- Виявлення теплових джерел у кабельних каналах;
- Локалізація пристроїв у важкодоступних місцях.
Підтвердження результатів радіочастотного моніторингу. Тепловізор використовується як додатковий інструмент після RF-аналізу:
- Візуалізація фізичного розташування знайденого сигналу;
- Підтвердження наявності активного пристрою;
- Зменшення кількості хибних спрацьовувань.
FLIR E6 Pro у TSCM-перевірках допомагає не лише “бачити невидиме”, а й підтверджувати наявність прихованих пристроїв через їх теплові сліди. Це підвищує ефективність комплексного аудиту безпеки.
Відео
Презентація моделі FLIR E6
Відео знайомить з тепловізором FLIR E6 як доступним інструментом для професійних інспекцій. Технологія MSX® (Multi-Spectral Dynamic Imaging), яка накладає контури та деталі видимого спектра на теплове зображення, роблячи його більш інформативним та зрозумілим.
FLIR E6 позиціонується як універсальний інструмент інспекції, що поєднує теплову камеру та MSX-технологію для створення зрозумілих теплових зображень. Це дозволяє спеціалістам швидко локалізувати проблеми та підвищувати ефективність роботи.
Презентація загальної серії FLIR Ex Pro
Демонструється нове покоління тепловізорів, орієнтованих на професійних інспекторів та технічних спеціалістів. FLIR Ex Pro-Series позиціонується як інструмент нового покоління, що поєднує теплову діагностику з цифровими технологіями управління даними. Це дозволяє спеціалістам швидше виконувати перевірки, зменшувати час на підготовку звітів та підвищувати якість комунікації з клієнтами.
Сенсорний дисплей 3,5″ з високою роздільною здатністю для зручної навігації. Хмарні можливості (FLIR Ignite) – автоматичне збереження та організація даних. Швидке формування звітів безпосередньо з пристрою.
Серія тепловізорів Ex Pro-Series оптимізує інспекції, роблячи їх більш ефективними та інтуїтивними.
