GPS-трекери, встановлені в автомобілях або особистих речах, використовують мобільні мережі для передачі координат. Більшість таких пристроїв має вбудований GPS-приймач та модуль GSM/3G/LTE, який передає дані оператору або серверу моніторингу.

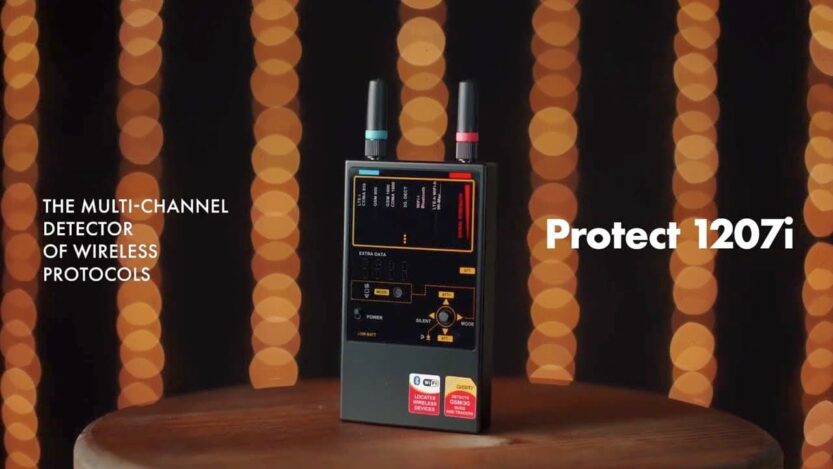

Що таке PROTECT 1207i
PROTECT 1207i – це багатоканальний детектор бездротових протоколів, який дозволяє виявляти активність таких пристроїв шляхом аналізу радіочастотних сигналів. Прилад контролює декілька діапазонів мобільного зв’язку та відображає рівень сигналу на шести барграфах, що дозволяє фіксувати передачу даних від GPS-трекера до мережі.
Детектор працює в діапазонах GSM, CDMA, 3G, LTE, Bluetooth та Wi-Fi і здатний виявляти джерела передачі на відстані приблизно 1-10 метрів залежно від потужності сигналу та умов радіообстановки.
Метод 1. Виявлення передачі координат під час руху автомобіля
Більшість GPS-трекерів передає координати з певним інтервалом. Часто вони оснащені датчиком руху (G-sensor) і активуються тільки під час руху автомобіля. У цей момент модуль GSM/3G відправляє пакет даних у мобільну мережу, що можна зафіксувати детектором.
Порядок перевірки:
- вимкнути всі мобільні телефони в автомобілі або перевести їх у режим “у літаку”, а також тимчасово відключити GSM-системи сигналізації;
- розмістити PROTECT 1207i у передній частині автомобіля і почати рух;
- спостерігати за барграфами GSM/3G на дисплеї приладу;
- періодичні підвищення рівня сигналу з однаковим інтервалом можуть означати передачу координат трекером;
- для підвищення точності перевірку варто повторити, перемістивши детектор у задню частину автомобіля.
Для швидкої перевірки достатньо приблизно 30 хвилин руху, але для детальнішого аналізу рекомендується спостерігати за показами приладу протягом 1-2 годин.
Метод 2. Виявлення GPS-трекера через повторну реєстрацію в мережі
Цей метод більш надійний, оскільки дозволяє знайти трекери, які не передають координати постійно, а лише зберігають їх у пам’яті та передають пізніше за запитом. Суть методу полягає у примусовому відновленні з’єднання GSM-модуля трекера з мережею після тимчасового блокування сигналу. Для цього використовується портативний GSM/3G-глушник.
Послідовність дій:
- увімкнути глушник GSM/3G у автомобілі та переконатися, що мобільні телефони втратили мережу;
- вимкнути всі телефони в салоні та відключити інші GSM-пристрої;
- контролювати рівні сигналу на барграфах PROTECT 1207i;
- проїхати приблизно 10-15 км, щоб перейти в іншу зону мобільної мережі (інший LAC);
- зупинитися у місці без сторонніх мобільних пристроїв і вимкнути глушник;
- якщо після зникнення перешкод на дисплеї з’являються короткі імпульси тривалістю 1-3 секунди, це означає, що поруч є GSM-пристрій, який реєструється в мережі, зокрема GPS-трекер.
Інтерпретація показів PROTECT 1207i
PROTECT 1207i відображає рівень сигналу у вигляді 10-сегментних індикаторів для кожного радіодіапазону. Зі зменшенням відстані до джерела передачі рівень сигналу на відповідному барграфі зростає, що дозволяє локалізувати пристрій.
Типовими ознаками присутності GPS-трекера є:
- короткі імпульси сигналу у GSM/3G-діапазонах;
- повторювані піки сигналу з однаковим інтервалом;
- збільшення рівня сигналу під час наближення до певної частини автомобіля.
Після виявлення підозрілої активності необхідно провести фізичний огляд автомобіля. Детектор дозволяє визначити область із найвищим рівнем сигналу, після чого слід перевірити елементи кузова, електропроводку, бампери, салонні панелі та інші місця можливого встановлення пристрою.
Коментар Спеціаліста
У практиці контрспостереження PROTECT 1207i використовується як інструмент первинного радіочастотного аналізу. Він дозволяє швидко зафіксувати активність GSM-модулів GPS-трекерів і визначити напрямок подальшого фізичного пошуку пристрою.

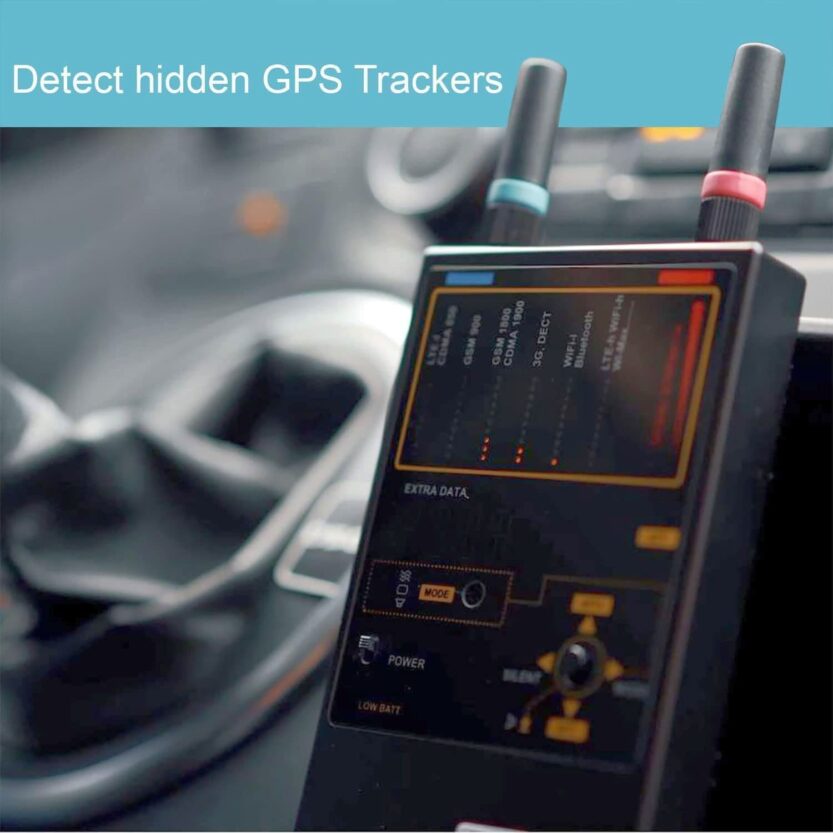

Практичний приклад виявлення GPS-трекера за допомогою PROTECT 1207i
Під час перевірки автомобіля на наявність пристроїв стеження власник використовував детектор бездротових протоколів PROTECT 1207i. Завданням було визначити, чи встановлено в автомобілі GPS-трекер, який передає координати через мобільну мережу.
Перед початком перевірки були усунені всі сторонні джерела радіосигналів у салоні. Мобільні телефони переведені в режим “у літаку”, автомобільний Wi-Fi-модуль і GSM-сигналізація тимчасово відключені. Це необхідно для зменшення фонових сигналів у діапазонах GSM та 3G, які контролює детектор.
PROTECT 1207i був увімкнений у стандартному режимі індикації з активними барграфами сигналу. Прилад контролює кілька частотних діапазонів мобільного зв’язку, включаючи GSM-900, GSM-1800 та WCDMA, що дозволяє фіксувати передачі від GSM-модулів GPS-трекерів.
Проведення перевірки під час руху
Для виявлення передачі координат автомобіль почав рух по заміській дорозі. Детектор був розміщений у передній частині салону. Під час руху оператор спостерігав за барграфами GSM-діапазонів.
Через декілька хвилин було помічено короткі імпульсні підвищення рівня сигналу в каналі GSM-1800. Імпульси повторювалися приблизно кожні 60 секунд. Така поведінка сигналу є типовою для GPS-трекерів, які передають координати через заданий інтервал.
Щоб перевірити гіпотезу, вимірювання повторили з детектором, розміщеним у задній частині салону. У цьому положенні амплітуда сигналу на барграфі стала помітно більшою, що вказувало на розташування джерела передачі ближче до задньої частини автомобіля.
Локалізація джерела сигналу
Після фіксації періодичної передачі автомобіль був зупинений для локалізації джерела сигналу. Оператор почав повільно переміщати детектор уздовж внутрішніх поверхонь багажного відділення та кузова.
Під час перевірки області заднього бампера рівень сигналу на барграфі GSM різко зріс. Для уточнення місця використано функцію зниження чутливості (ATT), що дозволило локалізувати джерело сигналу точніше.
У зоні внутрішньої частини заднього бампера було зафіксовано максимальний рівень сигналу. Після демонтажу пластикової накладки виявлено компактний автономний GPS-трекер із SIM-карткою та магнітним кріпленням. Пристрій передавав координати через GSM-мережу з інтервалом близько однієї хвилини.
Результат перевірки
Аналіз показав, що передавач активувався лише під час руху автомобіля, оскільки трекер був оснащений датчиком руху. Саме тому перевірка в статичному стані не давала стабільного сигналу.
Використання PROTECT 1207i дозволило зафіксувати короткі GSM-передачі GPS-трекера, визначити періодичність передачі координат, локалізувати джерело сигналу всередині кузова автомобіля. Такий підхід є типовим у практиці радіочастотного пошуку пристроїв стеження. Детектор фіксує активність передавача, після чого проводиться фізичний огляд ділянки з максимальним рівнем сигналу.
Часті питання
Де в автомобілі зазвичай встановлюють GPS-трекери?
GPS-трекери встановлюють у місцях, де є доступ до живлення, достатній прийом сигналу GPS та мобільної мережі, а також можливість прихованого монтажу. У більшості випадків пристрої маскують у конструктивних елементах автомобіля або в зонах, які рідко перевіряються під час звичайного огляду.
Зовнішні елементи кузова
Найпоширеніший варіант - автономні GPS-трекери з магнітним кріпленням. Вони мають власний акумулятор і швидко встановлюються без доступу до салону.
- внутрішня сторона бамперів;
- металеві елементи днища або рами;
- за пластиковими підкрилками;
- у зоні запасного колеса під кузовом.
- у порожнинах порогів або лонжеронів
Такі місця зручні для швидкого монтажу і дозволяють пристрою приймати сигнал супутників та передавати дані через GSM-мережу.
Салон автомобіля
Якщо є доступ до салону, трекер можуть встановити у внутрішніх елементах, де він менш помітний і може підключатися до живлення автомобіля.
- під передньою або задньою панеллю приладів;
- під сидіннями або у каркасі сидіння;
- всередині центральної консолі;
- у багажному відсіку за обшивкою;
- у нішах вентиляційних каналів.
У цих місцях часто розміщують трекери, які працюють постійно від бортової мережі.
Підключення до електросистеми автомобіля
Більш складні пристрої інтегрують у проводку. Вони можуть працювати роками без обслуговування.
- підключення до лінії живлення прикурювача;
- підключення до проводки сигналізації;
- підключення до OBD-роз'єму;
- встановлення у блоках запобіжників.
Такі пристрої часто маскуються під штатні електронні модулі або додаткові блоки.
Особливості пошуку
GPS-трекери зазвичай мають GSM/3G/LTE модуль для передачі координат. Тому під час роботи вони періодично створюють короткі радіочастотні передачі. Саме ці сигнали дозволяють виявляти їх за допомогою детекторів радіопередавачів, таких як PROTECT 1207i, після чого місце з максимальним рівнем сигналу перевіряється фізично.
Можна використовувати PROTECT 1207i в Україні?
Так, PROTECT 1207i можна використовувати в Україні. Це портативний радіочастотний детектор, призначений для пошуку джерел радіовипромінювання (жучків, прихованих камер, GPS-трекерів та інших передавальних пристроїв), і його використання не заборонене законодавством.
