Професійний радіочастотний детектор iProtect 1216 (RF-детектор). Призначений для виявлення електронних пристроїв прихованого спостереження, що передають інформацію по радіоканалу. Прилад використовується для контррозвідувальних перевірок приміщень (TSCM) і дозволяє знаходити бездротові передавачі аудіо та відео, включаючи аналогові та цифрові системи.
Вміст
Що таке iProtect 1216

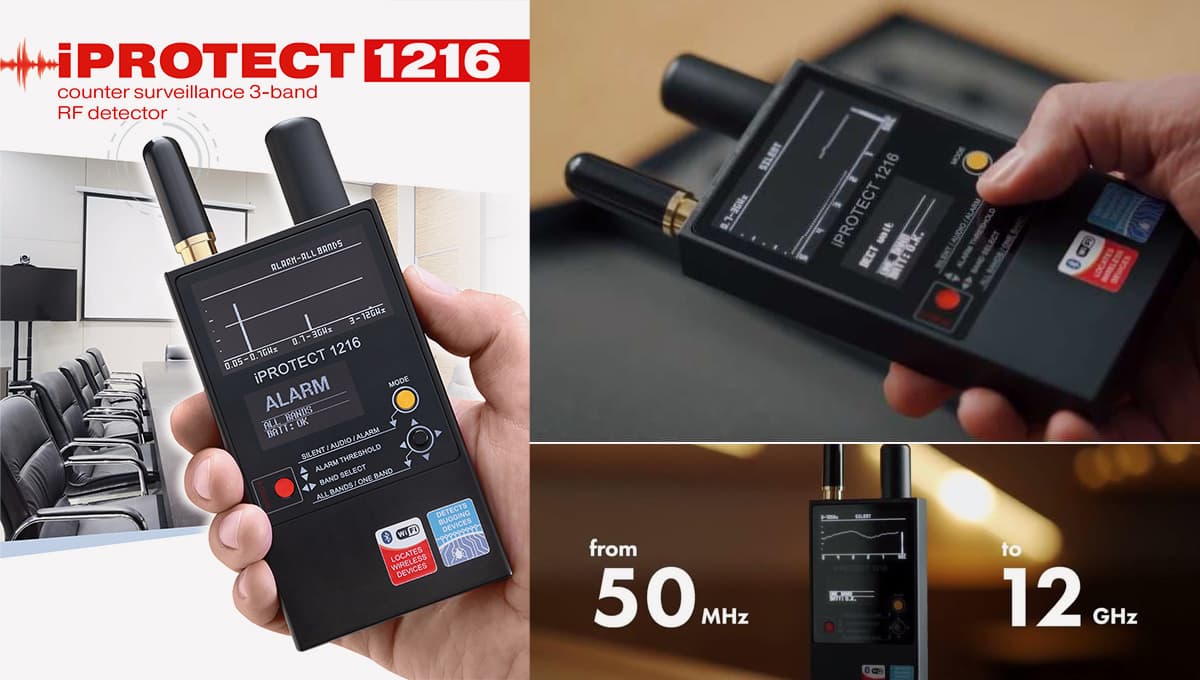

Детектор iProtect 1216 працює у широкому діапазоні 50 МГц – 12 ГГц і застосовує трисмугову архітектуру приймача. Частотний спектр поділений на три незалежні діапазони, що відображаються окремими індикаторами. Такий підхід дозволяє одночасно контролювати різні типи сигналів і зберігати чутливість навіть у середовищі з високим рівнем радіоперешкод. Прилад оснащений двома OLED-дисплеями, на яких відображаються рівень сигналу, історія сигналу та службова інформація.
Основні функціональні можливості
- Виявлення RF-передавачів у діапазоні 50 МГц – 12 ГГц;
- Розділення спектру на 3 незалежні частотні смуги для одночасного контролю сигналів;
- Режими роботи SILENT, AUDIO та ALARM;
- Індикація рівня сигналу у вигляді bargraph та історії сигналу histogram;
- Функція Signature, яка може ідентифікувати тип сигналу (GSM, 3G, Wi-Fi/Bluetooth, DECT);
- Підвищена чутливість до сучасних бездротових протоколів;
- Можливість використання зовнішніх антен для розширення ефективності пошуку.
Конструкція
Конструктивно пристрій виконаний у міцному корпусі з фрезерованого дюралюмінію та оснащений вбудованою акумуляторною батареєю. Компактні розміри і проста система керування дозволяють використовувати детектор як для професійних перевірок, так і для регулярного контролю приміщень на наявність радіоканалів витоку інформації.

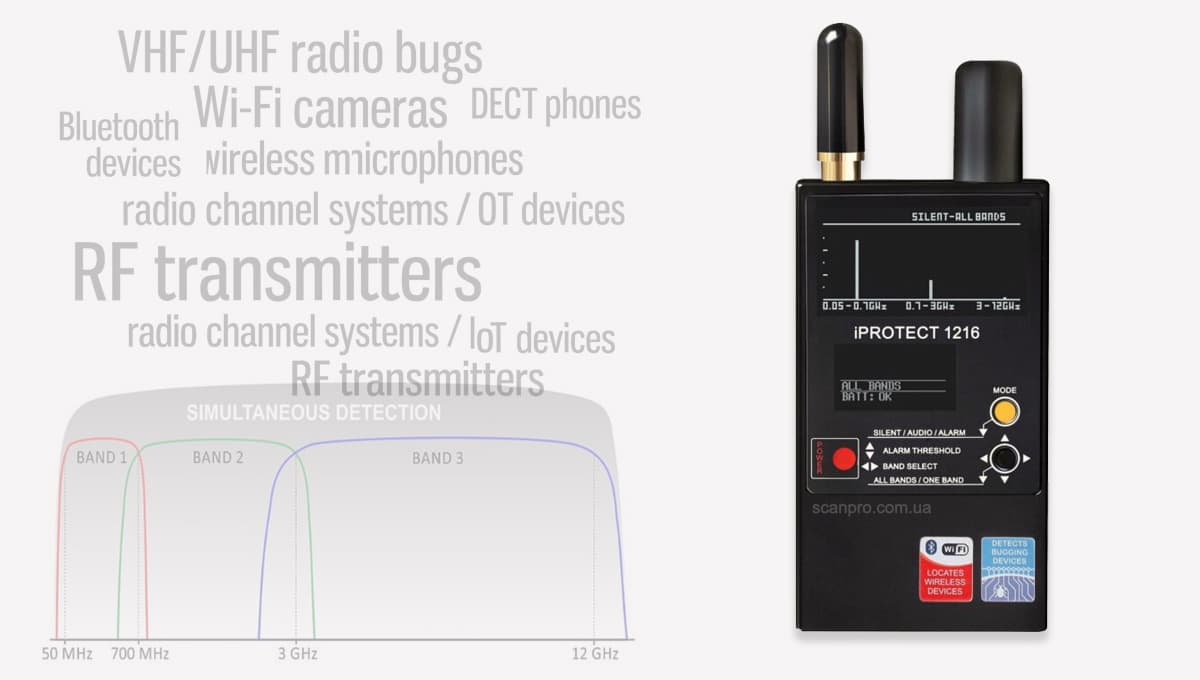

Які пристрої може виявити iProtect 1216
iProtect 1216 призначений для виявлення електронних пристроїв, які передають інформацію по радіоканалу (RF). Детектор реагує на будь-які активні передавачі у діапазоні 50 МГц – 12 ГГц, включаючи аналогові та цифрові сигнали.
Прилад може виявляти такі типи пристроїв:
- радіожучки (audio bugs) з передачею по VHF/UHF;
- GSM / 3G передавачі, що передають дані через мобільні мережі;
- Wi-Fi камери та інші бездротові відеопередавачі;
- Bluetooth-пристрої, що передають дані;
- бездротові мікрофони;
- DECT-телефони та бездротові бази;
- радіоканальні системи сигналізації та IoT-пристрої;
- інші пристрої, що використовують RF-передачу даних.
Прилад також може ідентифікувати деякі типи сигналів за допомогою функції Signature, відображаючи на дисплеї повідомлення: GSM, 3G, Wi-Fi/Bluetooth (BT_WF), DECT Idle, DECT Active.
Коментар Спеціаліста
Важливо: детектор знаходить тільки активні радіопередавачі. Пристрої, що не передають сигнал (наприклад, автономні диктофони або камери з записом на карту пам’яті), радіочастотним методом не виявляються.
Принцип роботи детектора iProtect 1216
iProtect 1216 працює за принципом радіочастотного детектування (RF detection). Прилад функціонує як широкосмуговий приймач ближнього поля, який фіксує наявність радіовипромінювання від активних передавачів і відображає його рівень на індикаторах.
Детектор контролює спектр у діапазоні 50 МГц – 12 ГГц, який поділений на три незалежні частотні смуги. Сигнали з кожної смуги обробляються окремими радіочастотними трактами, що дозволяє одночасно контролювати кілька типів передачі та зменшувати вплив перешкод. Коли в зоні пошуку з’являється передавач, рівень RF-сигналу зростає і відображається у вигляді bargraph на дисплеї.
Під час наближення детектора до джерела сигналу індикатор рівня поступово збільшується. Це дозволяє локалізувати передавач шляхом послідовного обстеження предметів і поверхонь на невеликій відстані. Основні елементи принципу роботи:
- трьохдіапазонний приймач RF (50-700 МГц, 700 МГц-3 ГГц, 3-12 ГГц);
- дві антени: зовнішня для діапазонів 1-2 та вбудована мікрохвильова для діапазону 3;
- індикація сигналу bargraph (поточний рівень);
- histogram, що показує зміну сигналу за останні 5 секунд;
- режим AUDIO, у якому сигнал можна аналізувати за звуковим “відбитком”;
- функція Signature, яка дозволяє ідентифікувати деякі типи протоколів (GSM, 3G, Wi-Fi/Bluetooth, DECT).
Коментар Спеціаліста
iProtect 1216 не декодує інформацію передавача, а виявляє сам факт радіопередачі та допомагає оператору визначити місце розташування джерела сигналу.
Керування приладом iProtect 1216
Керування iProtect 1216 здійснюється за допомогою трьох основних елементів: кнопки живлення, кнопки вибору режиму та джойстика. Інтерфейс приладу побудований таким чином, щоб забезпечити швидке перемикання режимів роботи та контроль параметрів під час пошуку радіопередавачів. Основні елементи керування:
- Power – вмикає та вимикає детектор
- MODE – перемикає режими роботи: SILENT, AUDIO, ALARM
- Joystick (джойстик)
- натискання – перемикання режиму відображення ALL BANDS / ONE BAND
- рух вліво/вправо – вибір частотної смуги у режимі ONE BAND або AUDIO
- рух вгору/вниз – регулювання порогу спрацювання ALARM
Прилад має два OLED-дисплеї. Основний дисплей відображає рівень сигналу (bargraph) та, у режимі ONE BAND, гістограму сигналу за останні 5 секунд. Другий дисплей показує службову інформацію: активний режим, рівень заряду батареї, повідомлення ALARM та сигнатури сигналів (GSM, 3G, Wi-Fi/Bluetooth, DECT).
Коментар Спеціаліста
Практичне застосування iProtect 1216 не потребує багато часу на навчання. Схема керування проста та дозволяє оператору швидко перемикати режими роботи, контролювати спектр сигналів та змінювати параметри детектора під час пошуку передавачів.

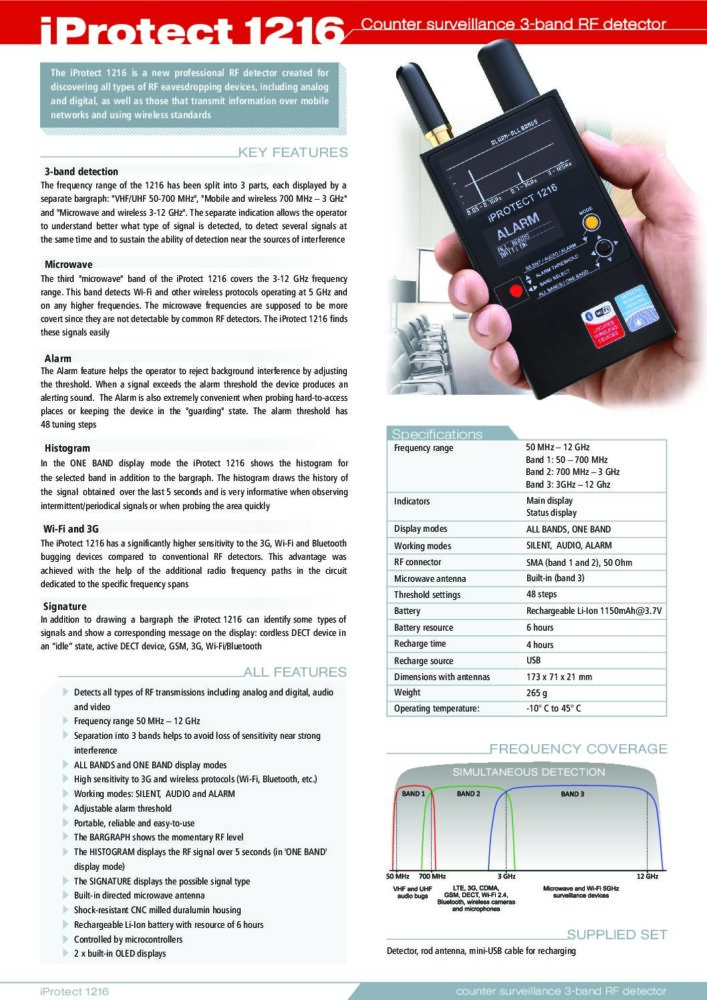

Таблиця Характеристик / Специфікація
| Параметр | Характеристика |
|---|---|
| Частотний діапазон |
|
| Індикатори |
|
| Режими відображення |
|
| Робочі режими |
|
| Роз’єм антени | SMA (діапазон 1 та 2), 50 Ом |
| НВЧ антена | Вбудована (3-й діапазон) |
| Налаштування порога | 48 кроків |
| Батарея | Літієва батарея 1150 мА@3.7 |
| Ресурс батареї | до 6-ти годин |
| Час зарядки | 4 години |

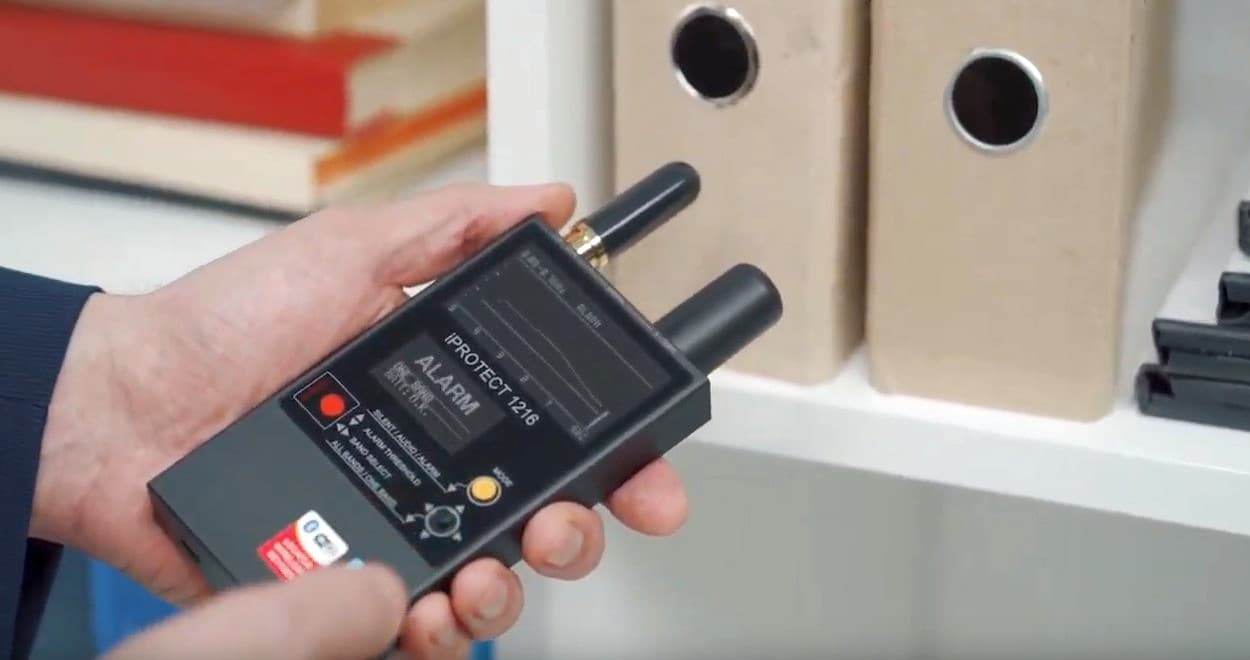

Практичний кейс застосування iProtect 1216
Працівник офісних приміщень проводив штатну перевірку на наявність прихованих пристроїв за допомогою детектора iProtect 1216. Під час обходу кабінетів прилад несподівано зафіксував активну передавальну точку у діапазоні LTE. На екрані iProtect 1216 з’явився сплеск сигналу, що різко відрізнявся від фонових шумів, що одразу привернуло увагу оператора.
Вбудований спектральний аналізатор дозволив локалізувати джерело з точністю до конкретного робочого столу. Додаткова перевірка з використанням пінпоінт-антени підтвердила наявність компактної камери з модулем LTE, прихованої у корпусі мережевого розгалужувача. При наближенні антени iProtect 1216 інтенсивність сигналу змінювалася миттєво, що однозначно вказувало на активний пристрій.
Оперативне визначення частоти передачі та аналіз спектра дозволили точно ідентифікувати тип пристрою і його канал, що забезпечило швидке виявлення та локалізацію прихованого жучка.
Часті питання
Можна використовувати iProtect 1216 в Україні?

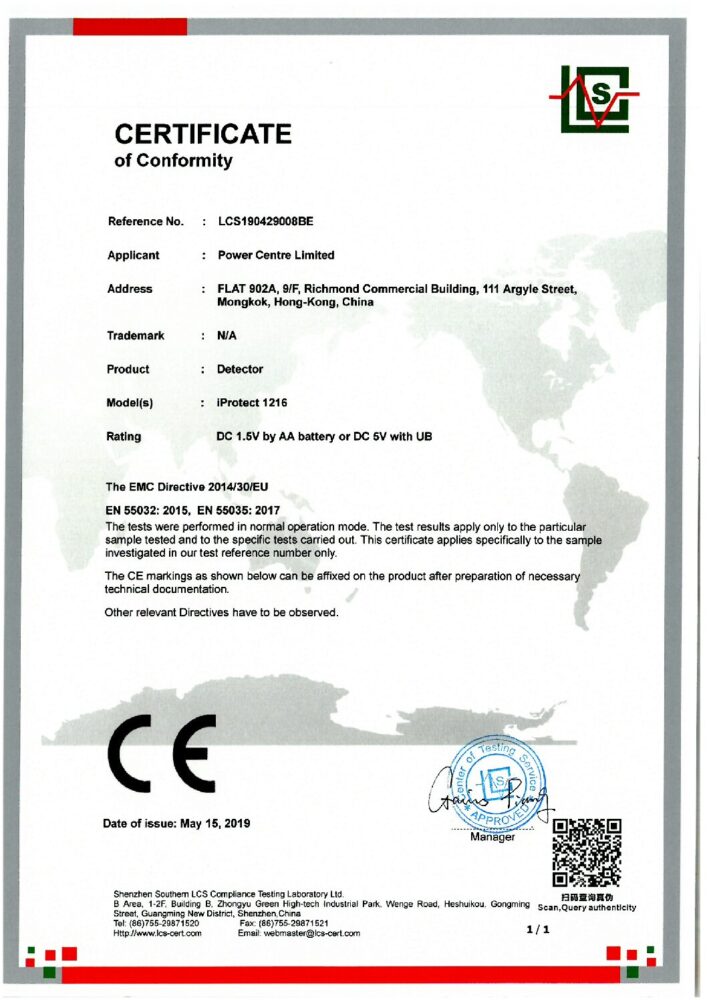

Так, в Україні можна застосовувати пристрій iProtect1216 (портативний індикатор поля / RF‑детектор), якщо він не випромінює власних радіосигналів і використовується лише як приймач/аналізатор виявлених радіочастот. Пристрої такого класу продаються офіційно в Україні, мають сертифікат CE і доступні для приватних осіб та компаній без спеціальних дозволів на експлуатацію.
Чим iProtect 1216 відрізняється від інших?
iProtect 1216 відрізняється від базових або однодиапазонних RF‑детекторів рядом технічних рішень, які підвищують якість пошуку та локалізації радіочастотних джерел (жучків, передач, Wi‑Fi‑сигналів тощо):
- Три‑діапазонний прийом (50МГц‑12ГГц). Розділення прийому на три окремі частотні діапазони (VHF/UHF 50-700МГц, мобільні/безпровідні 700МГц-3ГГц і мікрохвилі 3-12ГГц) дозволяє підтримувати чутливість навіть у середовищі з сильними перешкодами, оскільки кожна смуга обробляється окремо - це суттєво знижує "заглушення" сигналу порівняно зі звичайними детекторами, які суміщають усі частоти в одну шкалу.
- Розширена чутливість до Wi‑Fi/Bluetooth і мобільних сигналів. Спеціальні RF‑шляхи для діапазонів 700МГц-3ГГц та 3-12ГГц підвищують чутливість до сучасних бездротових джерел (Wi‑Fi 2,4/5ГГц, Bluetooth, 3G, смартфони тощо), які часто пропускають бюджетні або старі детектори.
- Ідентифікація "сигнатури" сигналу. Пристрій може не лише показувати рівень RF, а й визначати тип виявленого сигналу (наприклад, активний DECT, GSM, 3G або Wi‑Fi/Bluetooth), що значно спрощує аналіз знайдених джерел без необхідності ручного розпізнавання.
- Режими роботи та індикатори. Підтримка режимів SILENT / AUDIO / ALARM, регульований поріг тривоги з 48 кроками та можливість перегляду гістограми історії сигналу за останні 5сек - це функціонал, що підвищує ефективність пошуку у складних умовах.
- Більший частотний охват, ніж у багатьох базових RF‑детекторів. Багато бюджетних/спрощених моделей охоплюють тільки низько‑ або середньочастотні діапазони (до ~3ГГц) і неефективні при пошуку сучасних бездротових джерел на частотах 5ГГц та вище - iProtect 1216 покриває до 12ГГц.
- Практичний UX для TSCM‑сканування. Комбінація трьох окремих смуг індикації, гістограми сигналу, можливість тонкого налаштування порогу та алертів забезпечує краще розуміння спектра сигналів на місці, ніж в "одно‑ленточних" приладах.
iProtect 1216 - це професійний трьох‑діапазонний RF‑детектор із розширеним діапазоном, підвищеною чутливістю до сучасних бездротових сигналів і можливістю ідентифікації типу сигналу, що робить його технічно ефективнішим і універсальнішим у порівнянні з простішими або однодиапазонними моделями.
