iProtect 1240 • Мікрохвильовий детектор міліметрового діапазону

iProtect 1240 - це спеціалізований інструмент для виявлення mmWave‑сигналів і 5G‑загроз, який доповнює класичний набір детекторів (як iPROTECT 1205), не замінюючи їх у всіх сценаріях.

• Розширений частотний діапазон до 9-44 GHz - основна інновація. Це дозволяє виявляти 5G mmWave‑пристрої та інші мікрохвильові передавачі, які поза діапазоном стандартних детекторів (наприклад, 50 MHz-8 GHz у 1205).

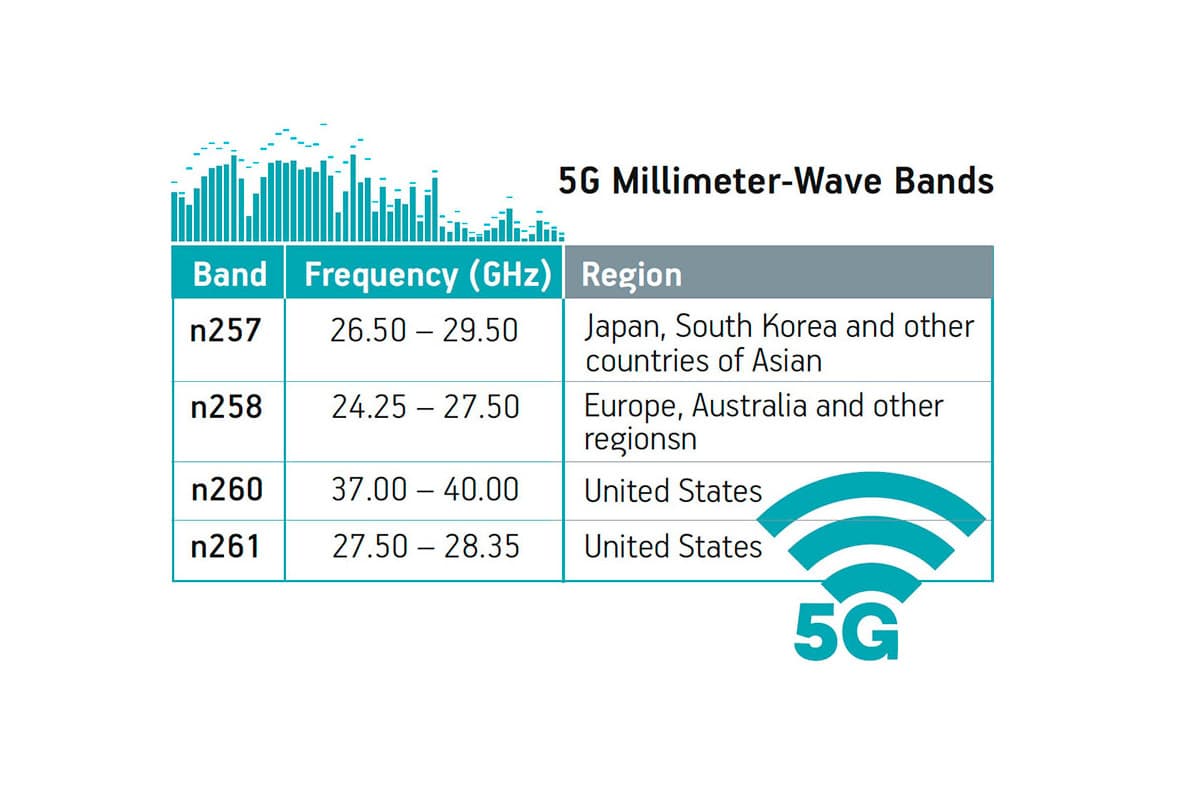

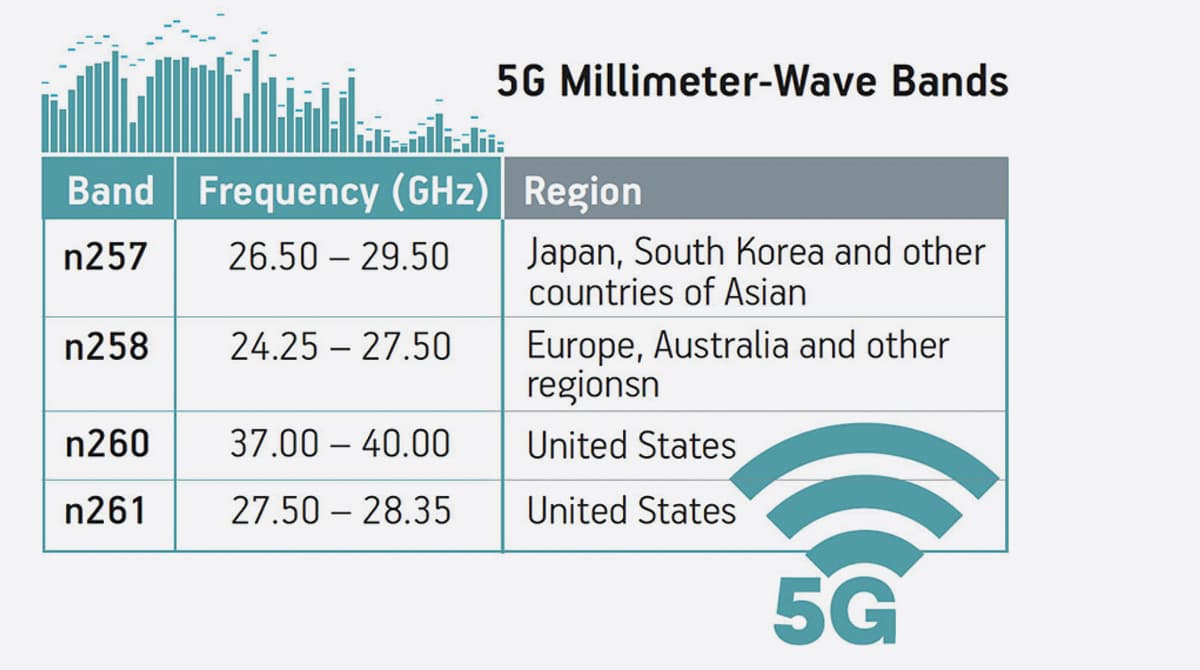

• Орієнтація на 5G mmWave‑сигнали - пристрій спеціально позиціонується для виявлення передавачів у n257/n258/n260/n261 діапазонах (5G New Radio), що важливо для сучасних загроз, пов'язаних із передачею аудіо/відео через 5G mmWave.
• Підвищена чутливість і спеціалізовані шкали - у 1240 заявлена чутливість −40 dBm та двохрівнева шкала: Modulation Level для високочутливого виявлення на відстані і RF Level для точного локалізування.

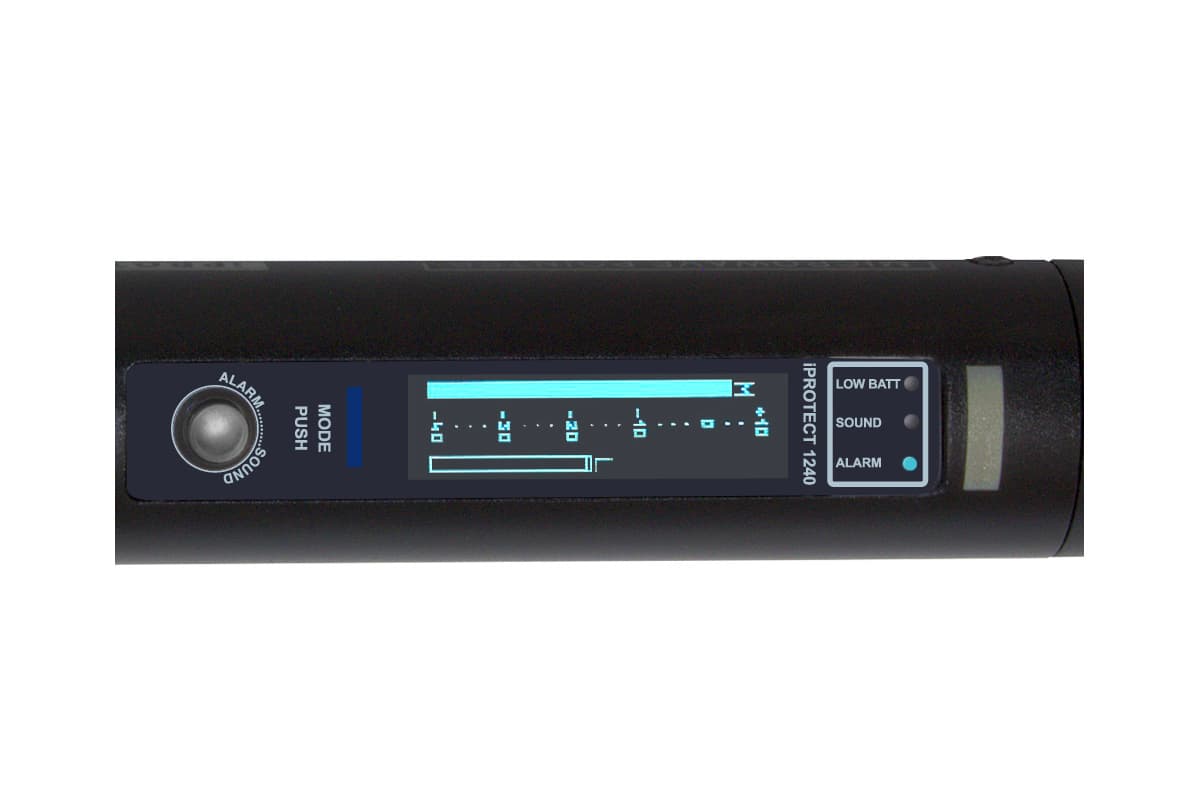

• OLED‑дисплей 128×32 замість простого барграфа - дає більше інформації візуально (шкали, індикатори режимів).
• Вбудована спрямована антена з кутом 30° - покращує локалізацію джерела в mmWave‑діапазоні.
• Режими роботи оновлені - Silent (візуально), ALARM (аудіо + візуал), SOUND (відтворення амплітудної компоненти) - розширені можливості для аналізу сигналу.
• Збережено портативність і живлення від 1×AA - 1240 зберігає зручність польового використання (час роботи 10-20 годин), але додає функціонал для сучасних частот.

У iProtect 1240 відсутнє ручне регулювання чутливості у класичному розумінні (потенціометр, меню налаштувань тощо).

Принцип роботи чутливості. Чутливість приладу визначається його апаратною архітектурою та реалізується через два незалежні індикатори рівня:

• Modulation Level (шкала "M") - підвищена чутливість, призначена для виявлення сигналів на більшій відстані.
• RF Level (шкала "L") - нижча чутливість, використовується для точної локалізації джерела випромінювання.

Таким чином, зміна "чутливості" фактично здійснюється не налаштуванням підсилення, а вибором способу інтерпретації показників. Доступні режими роботи. Кнопкою MODE перемикаються режими:

• Silent - тільки візуальна індикація.
• ALARM - звуковий сигнал при зростанні RF-рівня.
• SOUND - відтворення амплітудної складової сигналу.

Ці режими не змінюють апаратну чутливість, а лише змінюють спосіб індикації.

Практичне регулювання ефективної чутливості. Оператор може впливати на ефективність виявлення шляхом:

• зміни дистанції до об'єкта (робочий діапазон приблизно 0,3-3 м);
• орієнтації вбудованої антени (діаграма спрямованості ~30°);
• сканування простору з різних кутів;
• контролю взаємної орієнтації антена-передавач.

iProtect 1240 має фіксовану заводську чутливість у межах 9-44 ГГц. Ручне налаштування рівня підсилення не передбачене. Регулювання здійснюється виключно методикою пошуку та інтерпретацією шкал "M" та "L".

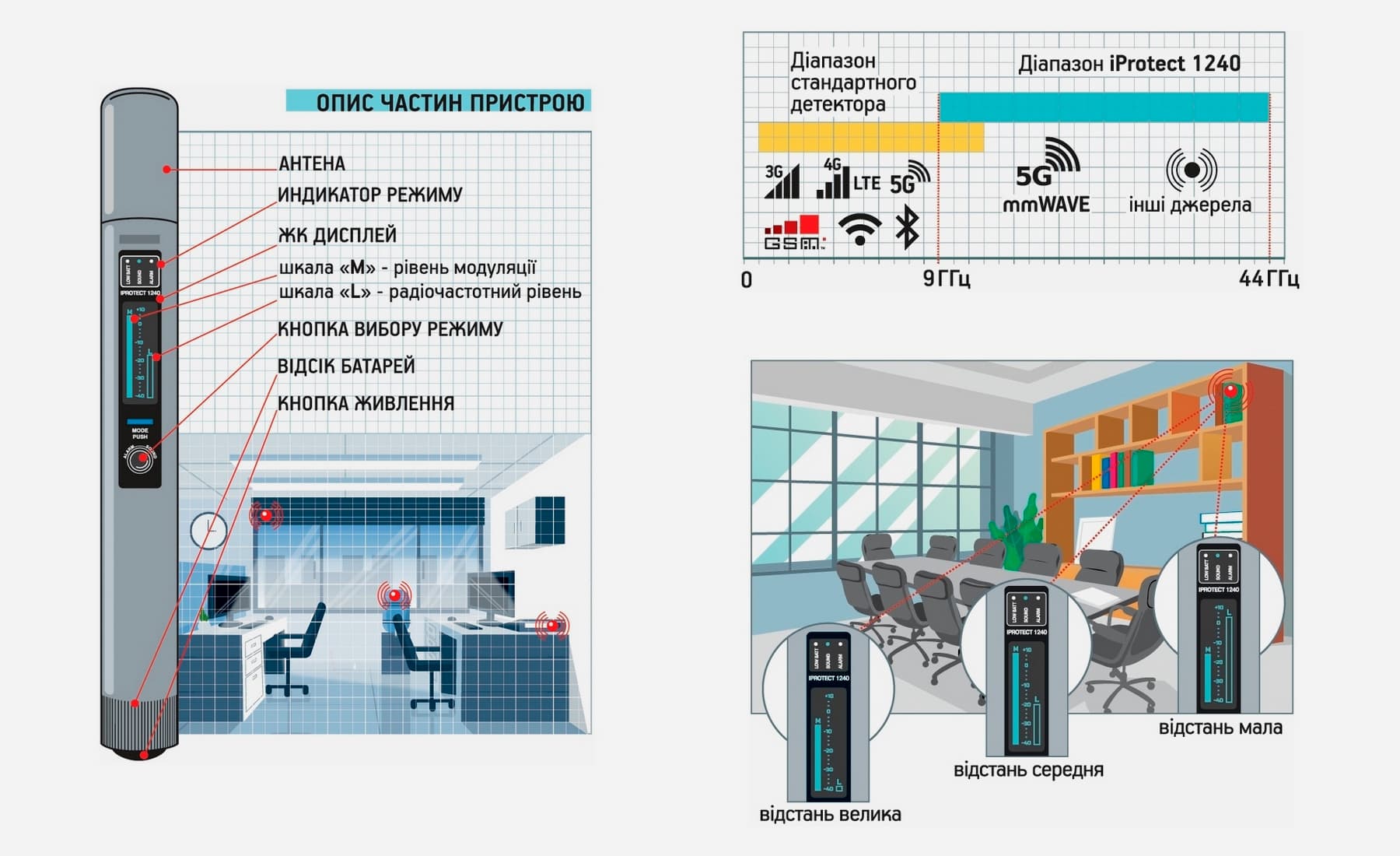

iProtect 1240 забезпечує локалізацію джерела випромінювання шляхом поєднання спрямованої антени, подвійної шкали рівнів та поетапного наближення до передавача.

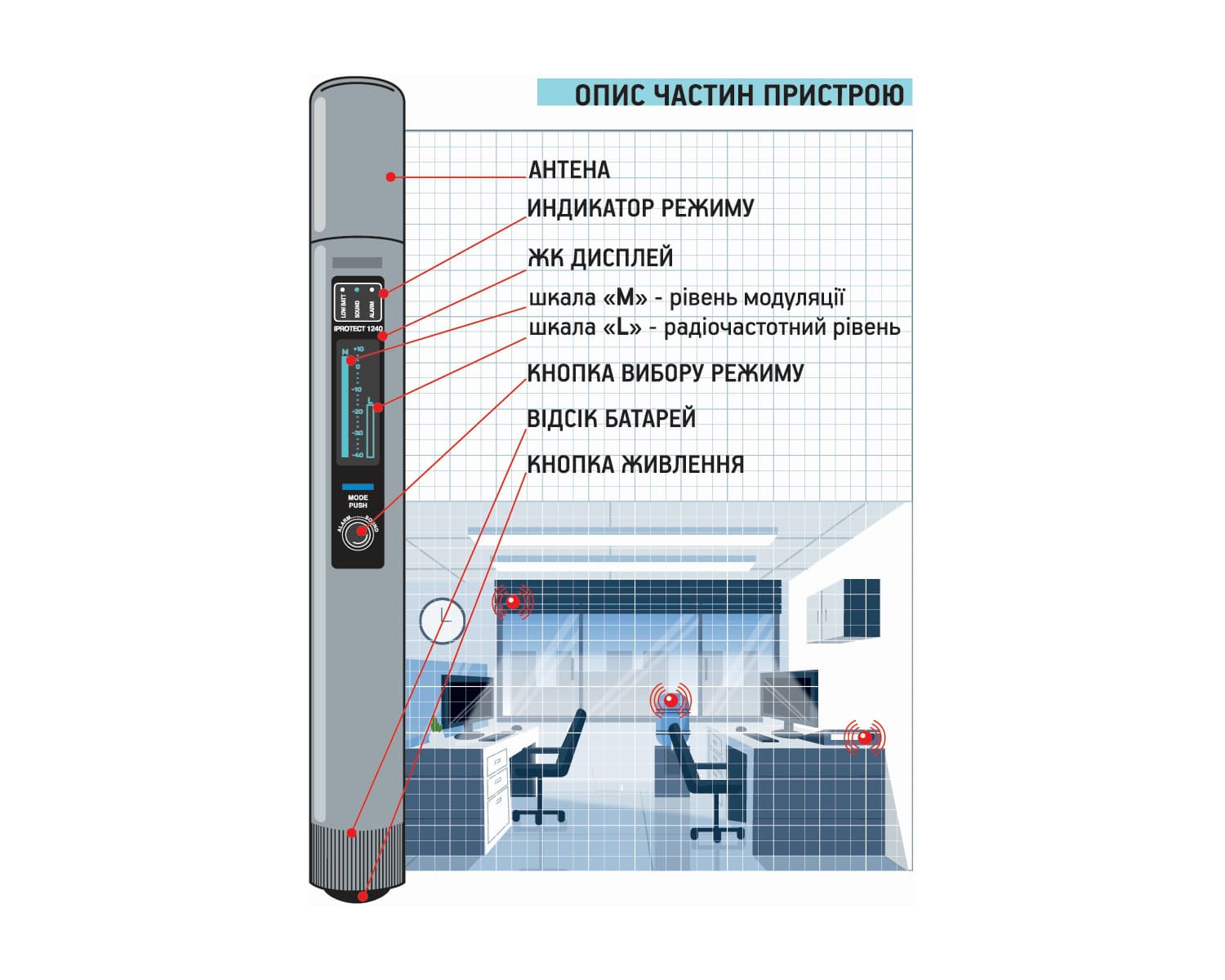

Спрямована антена (≈30°)

Прилад оснащений вбудованою антеною з діаграмою спрямованості близько 30°.

Це дозволяє:

• сканувати простір у визначеному напрямку;
• визначати сектор, у якому рівень сигналу максимальний;
• поступово звужувати зону пошуку.

Зміна положення та поворот приладу безпосередньо впливають на рівень прийнятого сигналу, що дозволяє визначити напрямок на джерело.

Подвійна шкала індикації

"M" - Modulation Level. Високочутлива шкала для первинного виявлення на більшій відстані. Використовується для:

• пошуку зони наявності сигналу;
• контролю слабких або віддалених джерел.

"L" - RF Level. Менш чутлива, але точніша шкала. Використовується для:

• точного визначення місця розташування;
• фінального наближення до передавача;
• мінімізації впливу паразитних відбиттів.

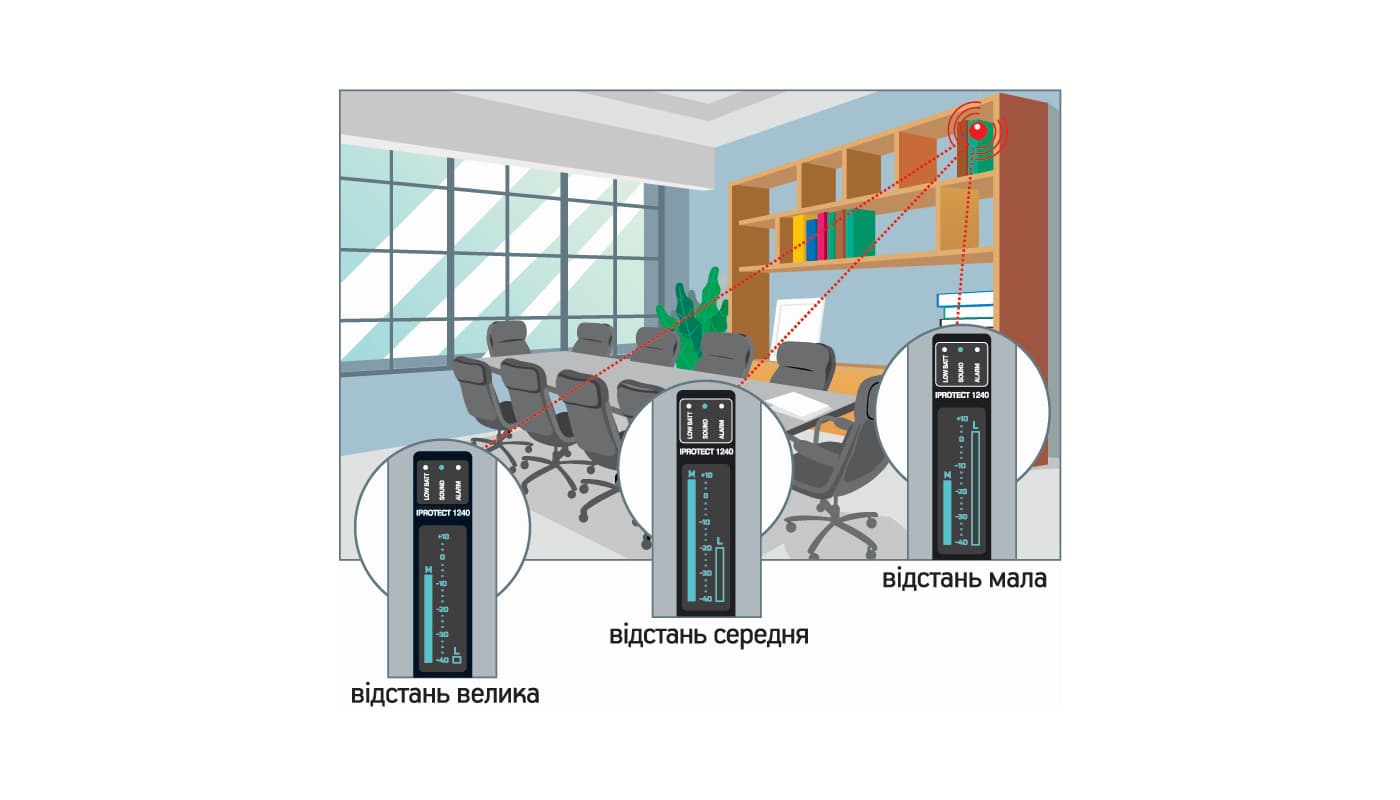

Поетапна методика локалізації

1. Первинне сканування приміщення.
2. Виявлення зони підвищеного рівня за шкалою "M".
3. Перехід до точного позиціонування за шкалою "L".
4. Повільне наближення до об'єкта з одночасним контролем індикації.
5. Фізичний огляд та розбирання підозрілого об'єкта.

Очікувана дистанція виявлення становить приблизно 0,3-3 м залежно від потужності передавача та взаємної орієнтації антен.

Аудіорежими як допоміжний інструмент

• ALARM - подає тональний сигнал при зростанні RF-рівня.
• SOUND - відтворює амплітудну складову сигналу, що дозволяє досвідченому оператору додатково оцінити характер джерела.

Важлива особливість міліметрового діапазону. Сигнали 9-44 ГГц мають обмежену проникаючу здатність через стіни. Тому:

• джерело зазвичай знаходиться в межах прямої видимості;
• можливий пошук через вікна або зовнішні стіни;
• відбиття сигналу можуть створювати локальні піки, що потребує перевірки з різних позицій.

iProtect 1240 локалізує джерело сигналу за рахунок спрямованої антени, двох рівнів індикації та методики поступового наближення. Прилад дозволяє перейти від виявлення зони випромінювання до точної фізичної локалізації передавача в міліметровому діапазоні 9-44 ГГц.

У iProtect 1240 передбачено три режими роботи, які перемикаються кнопкою MODE. Режими змінюють спосіб індикації сигналу, але не впливають на апаратну чутливість приладу.

Silent (беззвучний режим)

• Лише візуальна індикація на дисплеї.
• Відображаються шкали Modulation Level ("M") та RF Level ("L").
• Призначений для прихованого пошуку без звукової демаскування.
• Рекомендований для роботи в умовах, де небажаний аудіосигнал.

ALARM

• Візуальна індикація + звуковий тональний сигнал.
• Звук активується при зростанні рівня RF.
• Дозволяє оператору контролювати зміну сигналу без постійного візуального спостереження за дисплеєм.
• Доцільний під час перевірки важкодоступних зон (стеля, вентиляція, меблі).

SOUND

• Візуальна індикація + відтворення амплітудної складової сигналу.
• Дає можливість досвідченому оператору оцінити характер сигналу за його звуковим патерном.
• Використовується для додаткового аналізу типу передавача.

iProtect 1240 підтримує режими:

• Silent
• ALARM
• SOUND

Усі режими працюють у частотному діапазоні 9-44 ГГц і відрізняються виключно способом індикації виявленого сигналу.

iProtect 1240 призначений для виявлення радіочастотних сигналів у міліметровому діапазоні 9-44 ГГц незалежно від типу модуляції або переданої інформації. Типи сигналів, що детектуються:

Сигнали 5G mmWave

• Передавачі, що працюють у міліметрових діапазонах 5G.
• Мобільні пристрої, які передають аудіо або відео через 5G mmWave.
• Точки доступу 5G mmWave.

Високочастотні мікрохвильові передавачі

• Радіопередавачі, що працюють вище 9 ГГц.
• Пристрої з власними (пропрієтарними) протоколами, не пов'язаними з 5G.
• Безпровідні системи передачі даних у надвисокочастотному діапазоні.

Пристрої негласного отримання інформації

• Приховані мікрофони з передачею у діапазоні 9-44 ГГц.
• Бездротові мінікамери з міліметровим передавачем.
• Інші мікрохвильові закладні пристрої.

Особливості детекції

• Виявлення відбувається незалежно від типу модуляції (цифрова, аналогова тощо).
• Індикація базується на рівні RF-сигналу та амплітудній складовій.
• Сигнали нижче 9 ГГц не детектуються.

iProtect 1240 орієнтований на виявлення будь-яких джерел радіовипромінювання у надвисокочастотному (міліметровому) діапазоні, включаючи 5G mmWave та інші мікрохвильові передавачі, що недоступні для стандартних детекторів до 6-12 ГГц.

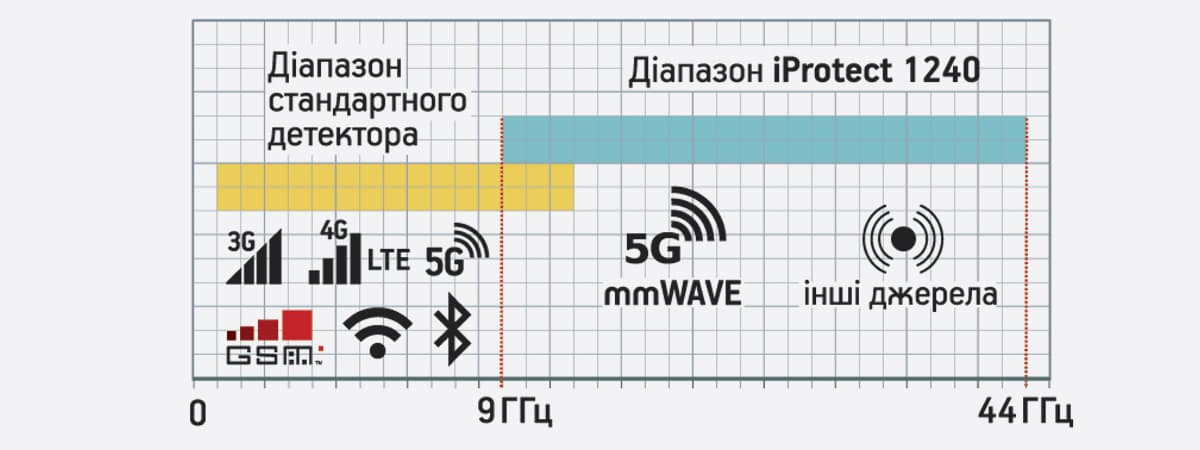

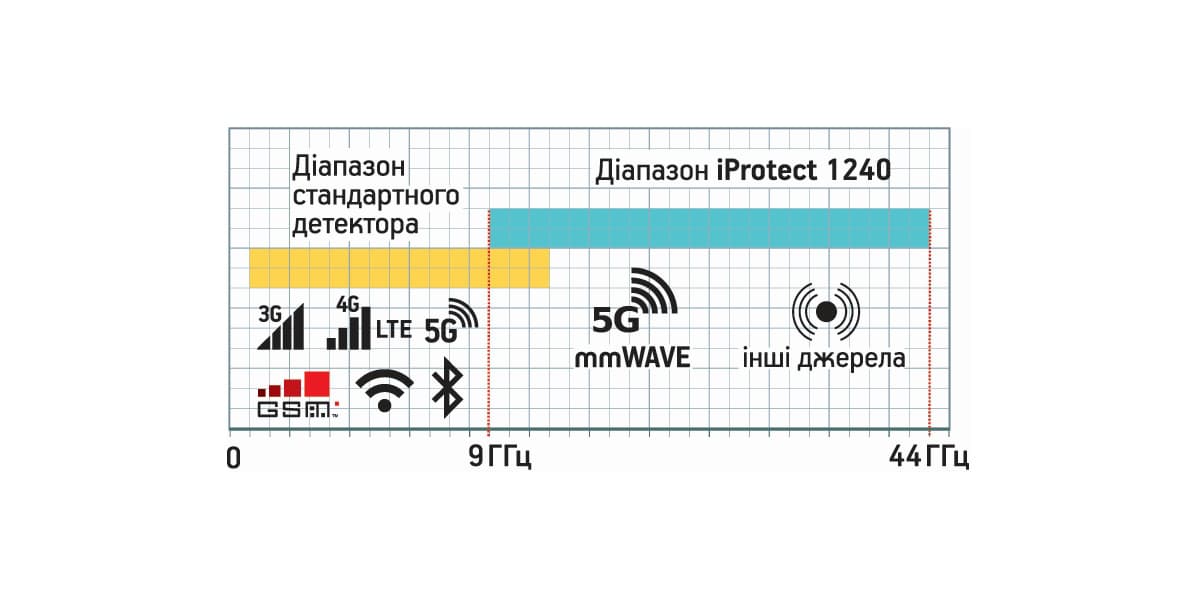

iProtect 1240 принципово відрізняється від стандартних радіочастотних детекторів розширеним частотним покриттям та спеціалізацією на міліметровому діапазоні.

Частотний діапазон

Стандартні RF-детектори:

• Типове покриття: до 6 ГГц або 12 ГГц.
• Орієнтовані на GSM, Wi-Fi, Bluetooth, класичні аналогові та цифрові передавачі.

iProtect 1240:

• Робочий діапазон: 9-44 ГГц.
• Призначений для виявлення сигналів, що знаходяться вище межі стандартних приладів.
• Ігнорує сигнали нижче 9 ГГц, що зменшує кількість паразитних спрацювань.

Орієнтація на 5G mmWave:

Стандартні детектори не здатні контролювати більшість міліметрових 5G-діапазонів. iProtect 1240 дозволяє виявляти:

• передавачі 5G mmWave,
• високочастотні точки доступу,
• мікрохвильові закладні пристрої з пропрієтарними протоколами.

Функціональна роль у професійному комплекті

• Стандартні детектори виконують основну перевірку у нижніх та середніх діапазонах.
• iProtect 1240 виступає як розширювач діапазону (range expander), доповнюючи комплект перевірки покриттям до 44 ГГц.

Прилад не замінює класичний широкосмуговий детектор, а працює разом з ним.

Конструктивні особливості

• Спрямована антена (~30°) для локалізації джерела.
• Подвійна шкала індикації (Modulation Level та RF Level).
• Три режими індикації: Silent, ALARM, SOUND.
• Компактний корпус із дюралюмінію.
• Живлення від однієї батареї AA.

Вартість та простота

Порівняно з професійними аналізаторами спектра, що працюють у діапазоні до 40+ ГГц:

• значно нижча вартість,
• спрощене керування,
• відсутність складних налаштувань.

Головна відмінність iProtect 1240 полягає у здатності контролювати міліметровий діапазон 9-44 ГГц, недоступний для стандартних RF-детекторів. Це спеціалізований інструмент для професійних перевірок, що розширює можливості класичного обладнання у сфері виявлення сучасних високочастотних передавачів.
