ціна 883 200 грн
Працюємо у сфері технологій безпеки з 1998 року, маємо глибокий практичний досвід. У Києві в нашому офісі діє демонстраційний стенд, де можна протестувати та порівняти пристрої.

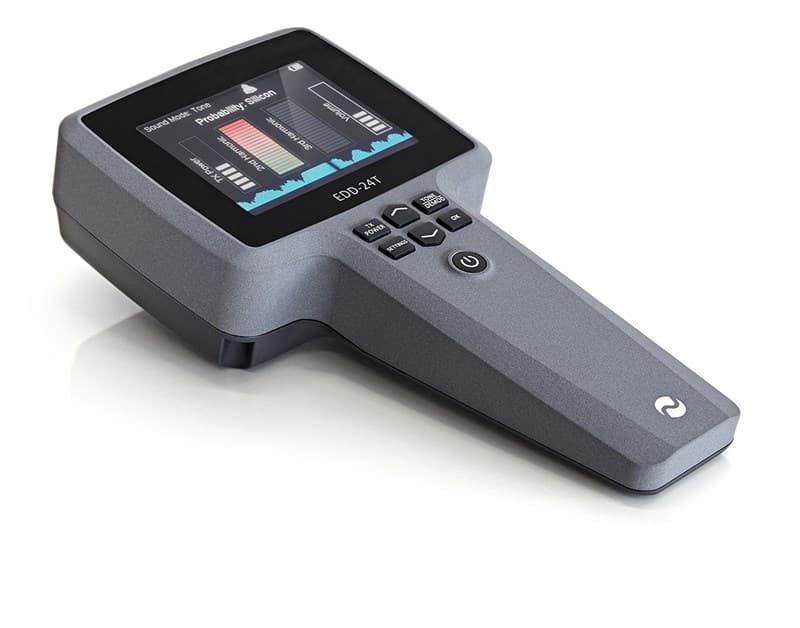

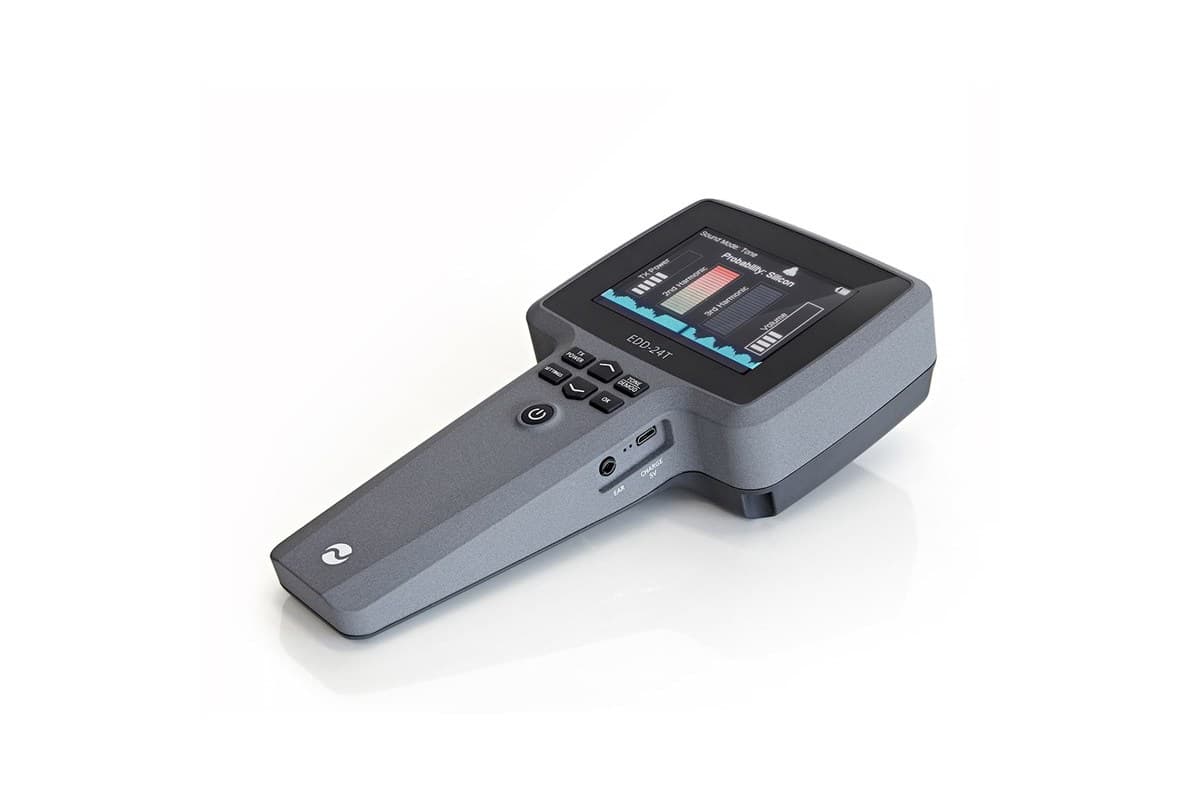

EDD-24T – портативний детектор нелінійних переходів (NLJD). Спеціально розроблений для професійного застосування у сфері технічних контрзаходів (TSCM). Прилад виявляє наявність напівпровідникових схем, що використовуються у сучасних електронних пристроях: мобільних телефонах, трекерах, підслуховувальних системах, прихованих камерах, диктофонах, SIM-картах тощо. Важливо, що EDD-24T здатний фіксувати ці пристрої незалежно від їхнього стану – активного, режиму очікування чи навіть повного вимкнення.
Особливості та переваги
- Універсальність виявлення: фіксує будь-яку електроніку – активну, пасивну або вимкнену.

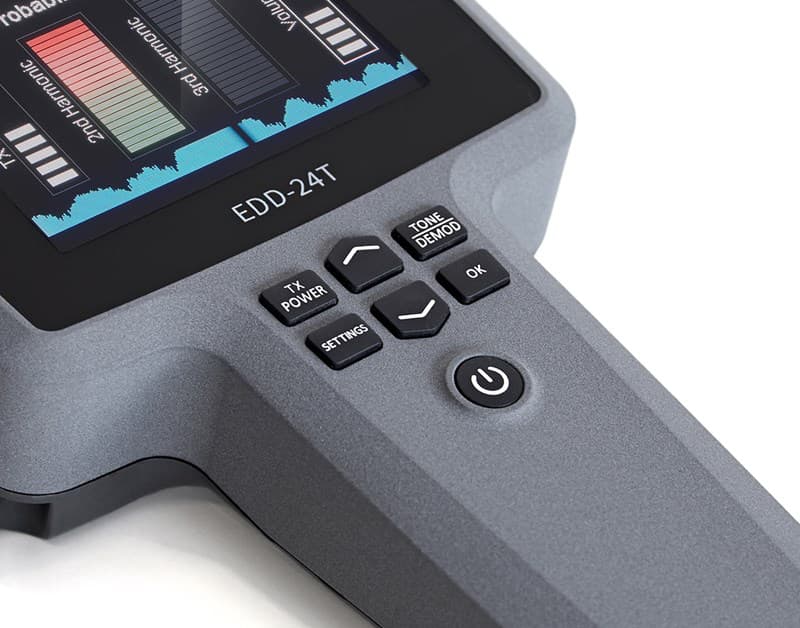

- Простота використання: інтуїтивний інтерфейс, зручний навіть для недосвідчених користувачів.
- Передавач: робоча частота 2,4 ГГц, потужність до 4 Вт.
- Приймачі: друга гармоніка (4,8 ГГц) та третя гармоніка (7,2 ГГц).
- Висока чутливість: здатність виявляти сучасні NANO SIM-карти на відстані до 20 см.
- Індикатор матеріалу: алгоритм визначає “Кремній” (напівпровідник) чи “Метал”.
- Аудіоіндикація: тональний сигнал та режим демодуляції через динамік або навушники.
- Автономність: літій-полімерний акумулятор забезпечує до 4,5 год роботи.

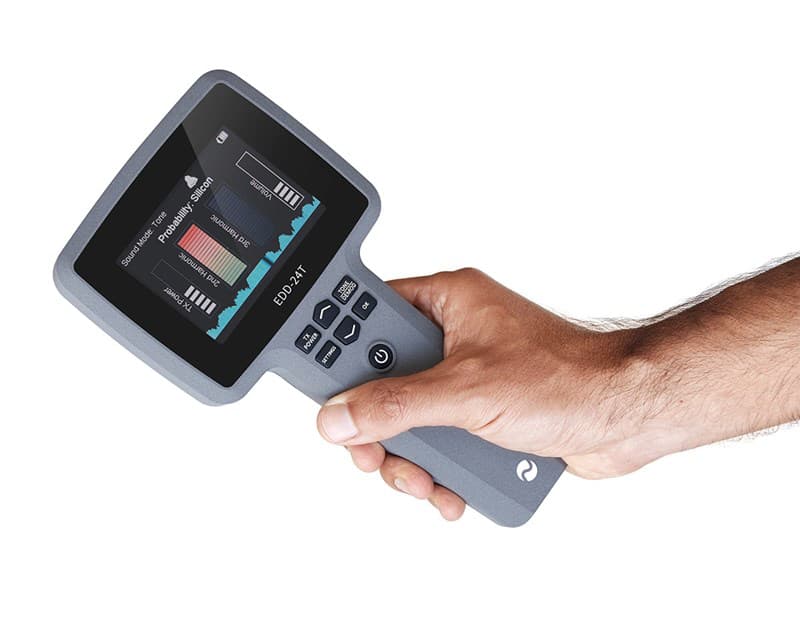

- Мала вага: лише 700 г.
- Міцність: корпус із фрезерованого алюмінію, антена з пластиковим покриттям.

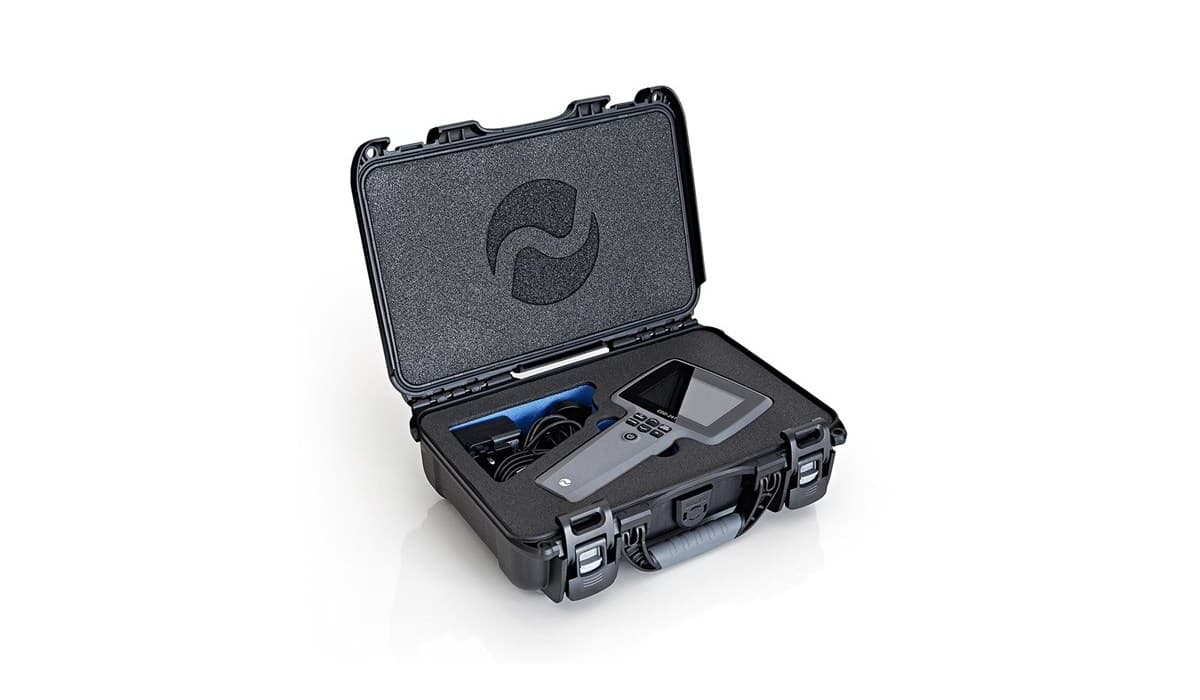

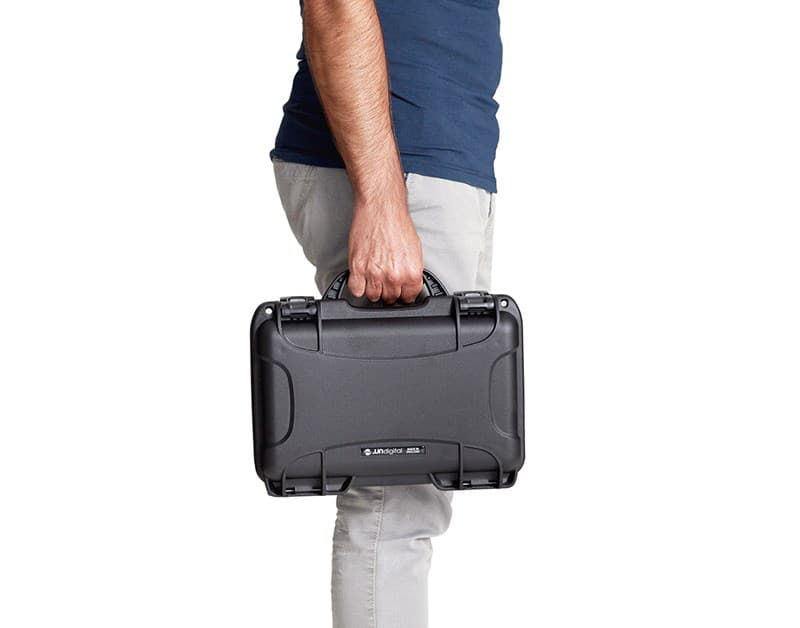

- Комплект: постачається у компактному кейсі військового стандарту.
Принцип роботи
Сучасна електроніка базується на кремнієвих напівпровідниках. При опроміненні високочастотним сигналом кремній генерує зворотний сигнал другої гармоніки. Інші матеріали (біметали, окислені метали) можуть реагувати на третій гармоніці.
EDD-24T випромінює сфокусований сигнал на частоті 2,4 ГГц (ISM Band Type B) та приймає відгуки на 4,8 ГГц (2-га гармоніка) і 7,2 ГГц (3-тя гармоніка). Приймач другої гармоніки забезпечує виявлення навіть найменших кремнієвих елементів, а приймач третьої гармоніки використовується для підтвердження та відсіву хибних сигналів.
Індикатор ймовірності
Інтелектуальний алгоритм аналізує сигнали другої та третьої гармоніки й автоматично оцінює ймовірність того, що виявлений матеріал є “Кремнієм” або “Металом”. Це дозволяє швидко інтерпретувати результати навіть недосвідченим користувачам.
Аудіопідтвердження
- TONE Mode: генерує тональний сигнал другої гармоніки, що змінює висоту залежно від сили сигналу. Дозволяє працювати без постійного контролю дисплея.
- DEMOD Mode: відтворює демодульований сигнал другої гармоніки. У разі відсутності сигналів чути випадкові “клацання”, які зменшуються або зникають при виявленні кремнію.
Конструкція та живлення

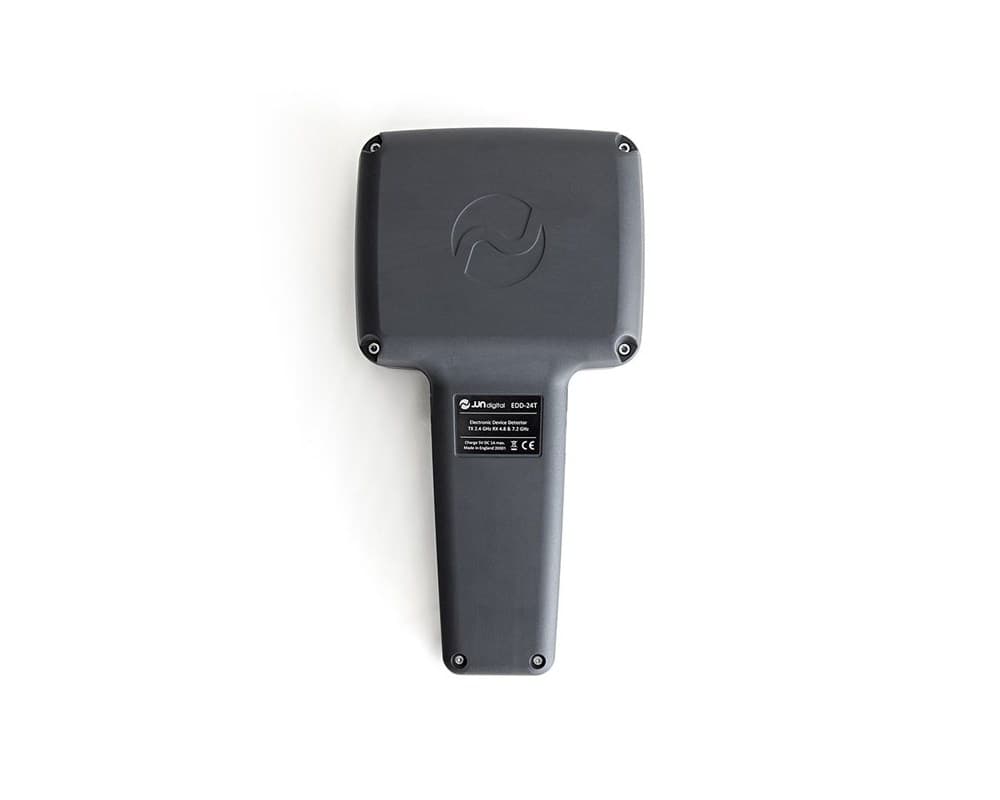

Прилад важить лише 700 г, має корпус із фрезерованого алюмінію та міцне пластикове покриття антени. Вбудований літій-полімерний акумулятор забезпечує до 4,5 год автономної роботи. У комплект входить кейс військового стандарту, що гарантує захист і портативність. Загальна вага комплекту – 2 кг.
Виробництво
EDD-24T розроблений, виготовлений та протестований в Великобританії відповідно до найвищих технічних стандартів.

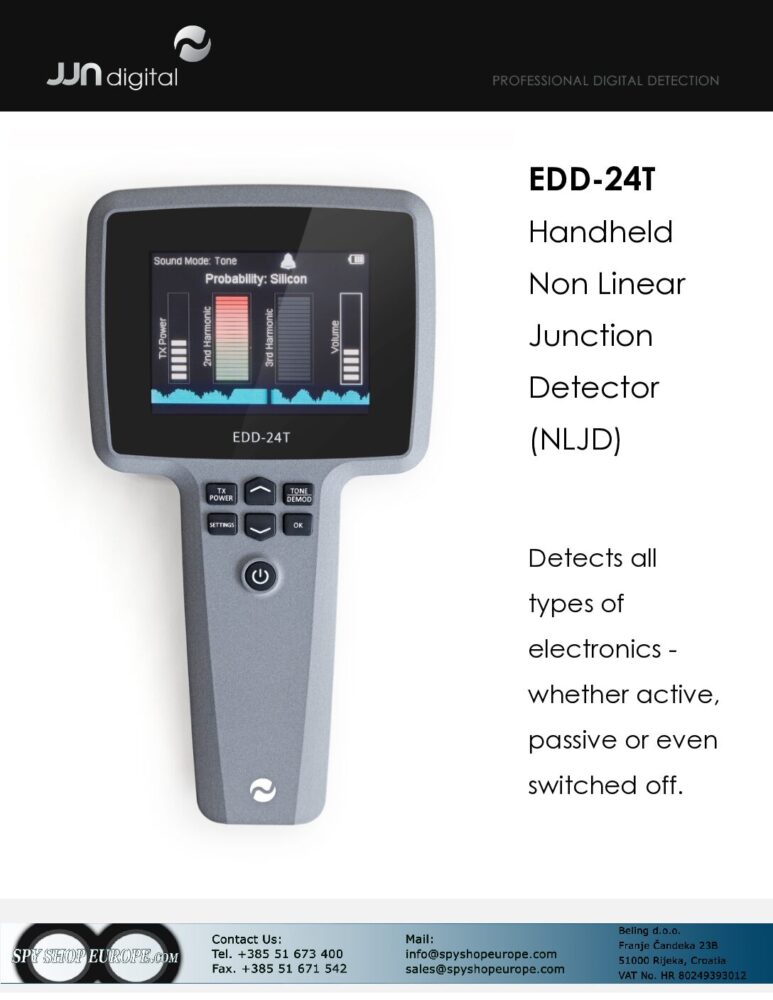

Технічна специфікація
| Параметр | Характеристика |
|---|---|
| Частота передавача | 2400 – 2425 МГц (ISM Band Type B) |
| Потужність | До 4 Вт |
| Дисплей | LCD, діагональ 3.5″ |
| Чутливість приймача | Не менше -120 dBm |
| Смуга пропускання приймача | 10 кГц |
| Кількість частотних каналів | 3 |
| Акумулятор | 3.7 V Lithium Polymer |
| Ресурс роботи від батареї | 2 – 4.5 години (залежно від потужності) |
| Зарядка | Micro USB 5V 1A |

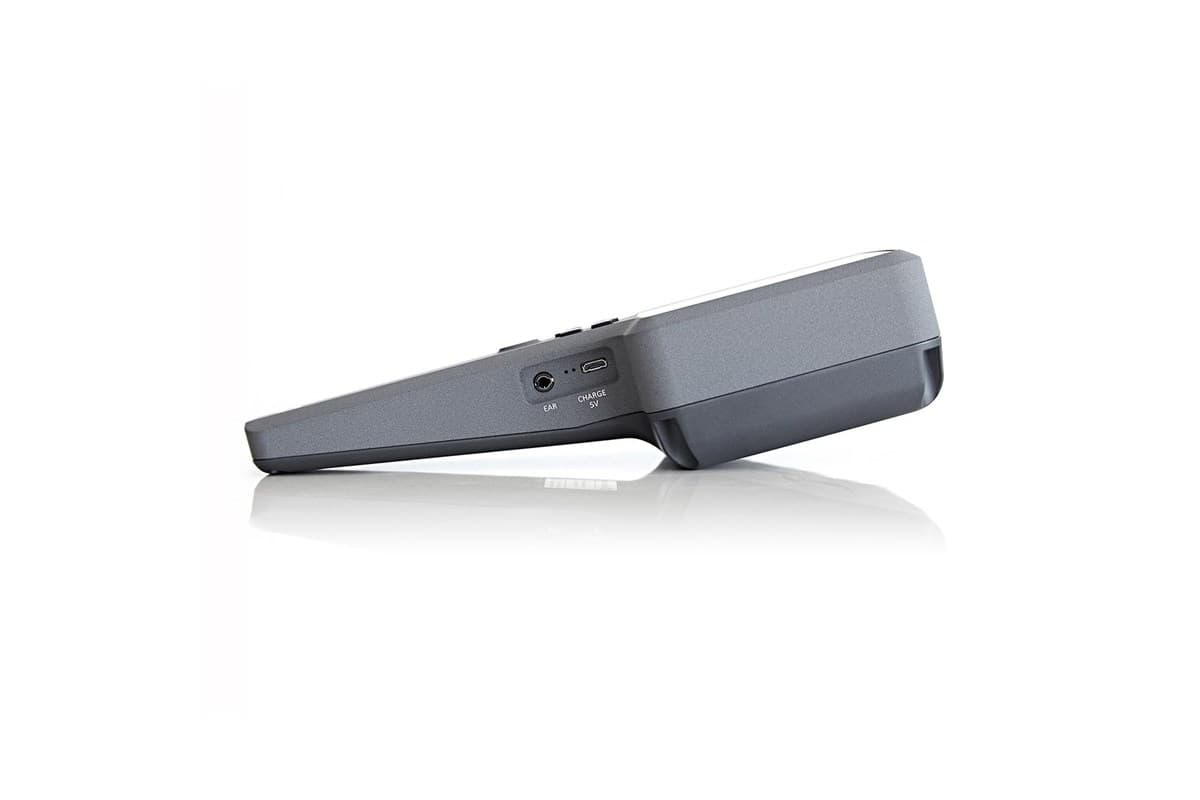

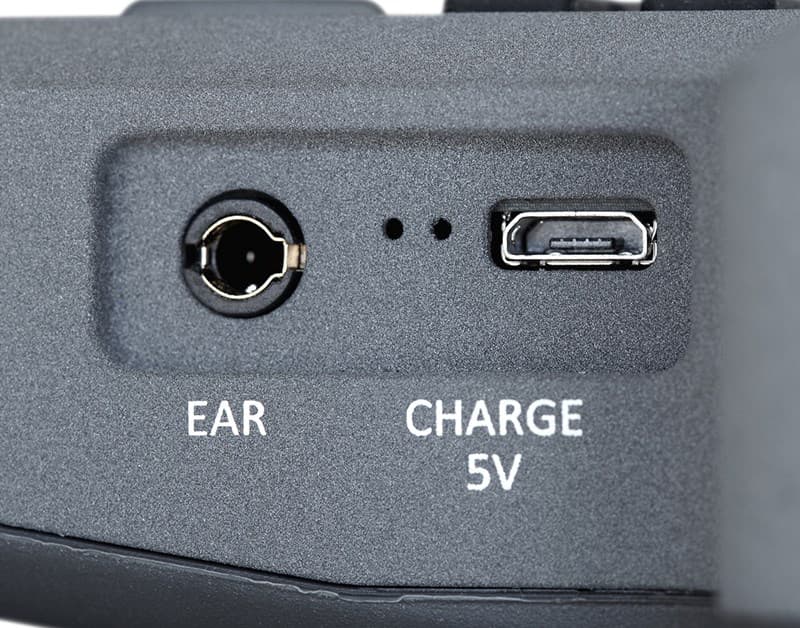

| Аудіоінтерфейс | Вбудований гучномовець або вихід 3.5 мм для навушників |
| Налаштування |
|
| Вивід інформації |
|
| Діапазон робочих температур | 0 – 40 °C |
| Вага |
|
| Габарити пристрою | 225 × 118 × 51 мм |
| Габарити в упаковці | 321 × 229 × 111 мм |
| Країна виробництва | Великобританія |
Комплектація
- Детектор EDD-24T Handheld NLJD
- Зарядний пристрій
- Навушники
- Кейс для транспортування
- Документація
- Гарантія
Доставка та Оплата
Купити EDD-24T в Україні. Відправка в день замовлення при оформленні до 13:00 (Понеділок - П'ятниця). Час доставки становить 1-2 дні. Доставка через сервіс "Нова пошта". Докладніше на сторінці - Доставка та Оплата
Гарантія та Сервіс
Потрібна допомога у виборі чи налаштуванні EDD-24T? Наш інженер проконсультує вас. Надаємо офіційну гарантію на весь асортимент та забезпечуємо сервісне обслуговування відповідно до вимог виробників. Сторінка Технична підримка.
Документація для тендерів
Маємо значний практичний досвід участі в тендерах та розуміємо вимоги до оформлення і складу документів, необхідних для подання тендерної пропозиції. За потреби допоможемо сформувати пакет документів відповідно до вимог конкретної закупівлі, перевірити його комплектність та проконсультуємо щодо підготовки тендерної пропозиції.
Отримати відповіді на свої запитання в 1 клік
Працюємо у сфері технологій безпеки з 1998 року, маємо глибокий практичний досвід. У Києві в нашому офісі діє демонстраційний стенд, де можна протестувати та порівняти пристрої.
Додаткова інформація
Часті питання • FAQ
Чи може EDD-24T виявляти вимкнені пристрої?
Так, EDD-24T здатний виявляти навіть повністю вимкнені електронні пристрої.
Принцип роботи базується на тому, що кремнієві напівпровідники, з яких складаються сучасні електронні схеми (SIM-карти, мобільні телефони, диктофони, приховані камери тощо), при опроміненні високочастотним сигналом генерують зворотний сигнал другої гармоніки. Це відбувається незалежно від того, чи пристрій увімкнений, перебуває у режимі очікування або повністю знеструмлений.
Таким чином, EDD-24T дозволяє виявляти приховану електроніку навіть у випадках, коли вона не має живлення, що робить його ефективним інструментом для професійних TSCM-перевірок.
Як працює нечіткий детектор світла EDD-24T?
EDD-24T працює не з оптичним світлом, а з радіочастотними гармоніками, що виникають у напівпровідниках. Це дозволяє йому виявляти навіть вимкнені електронні пристрої, оскільки кремній реагує на опромінення незалежно від живлення. Його принцип дії базується на фізиці напівпровідників, а не на оптичному випромінюванні. Ось як це працює покроково:
1. Передача високочастотного сигналу. EDD-24T випромінює сфокусований сигнал на частоті 2.4 ГГц.
- Частота передавача: 2400-2425 МГц
- Потужність до 4 Вт
- Сигнал направлений у зону пошуку
2. Взаємодія з напівпровідниками. Кремнієві елементи у сучасних пристроях реагують на опромінення.
- Кремній генерує другу гармоніку (4.8 ГГц)
- Інші матеріали (біметали, окислені метали) можуть давати третю гармоніку (7.2 ГГц)
3. Прийом гармонік. Прилад приймає сигнали другої та третьої гармоніки для аналізу.
- Високочутливий приймач фіксує навіть SIM-карти
- Третя гармоніка використовується для відсіву хибних сигналів
4. Алгоритм ймовірності. Інтелектуальний аналіз визначає матеріал - "Кремній" чи "Метал".
- Автоматична оцінка сигналів
- Допомагає швидко інтерпретувати результати
5. Аудіопідтвердження. Користувач отримує звукову індикацію для зручності пошуку.
- TONE Mode: тональний сигнал другої гармоніки
- DEMOD Mode: демодульований сигнал, "клацання" зникають при виявленні кремнію
На якій відстані EDD-24T може виявляти пристрої?
EDD-24T може виявляти електронні пристрої навіть у вимкненому стані, але практична дистанція залежить від типу елемента - для найменших компонентів, як NANO SIM-карти, вона становить приблизно до 20 см. Для більших електронних схем (мобільні телефони, диктофони, приховані камери) відстань може бути більшою.
Дальність виявлення EDD-24T
- SIM-карти / NANO SIM: до 20 см
- Мобільні телефони, диктофони, камери: більша дистанція (залежить від розміру та типу напівпровідникових схем).
- Принцип роботи: прилад випромінює сигнал на 2.4 ГГц, а приймає відгуки на 4.8 ГГц (2-га гармоніка) та 7.2 ГГц (3-тя гармоніка).
- Чутливість приймача: не менше -120 dBm, що дозволяє фіксувати навіть дуже слабкі сигнали.
Фактори, що впливають на відстань
- Розмір та тип електронного компонента: чим більша площа кремнієвого напівпровідника, тим сильніший сигнал.
- Навколишнє середовище: металеві конструкції, іржа чи біметали можуть створювати "шум" на третій гармоніці.
- Потужність передавача: регулюється до 4 Вт, що впливає на глибину проникнення сигналу.
- Режим роботи: пристрої виявляються незалежно від того, чи вони увімкнені, у режимі очікування або повністю вимкнені.
Практичні зауваження
- Для пошуку дрібних елементів (SIM-карти, мікрочіпи) оператор має тримати антену близько до об'єкта.
- Для більших пристроїв (телефони, диктофони) виявлення можливе з більшої дистанції, але точні дані залежать від умов середовища.
- Третя гармоніка використовується як підтвердження, щоб відсіяти хибні сигнали від металів.
Які матеріали може виявляти EDD-24T?
EDD-24T здатний виявляти матеріали, що мають нелінійні електронні переходи, тобто ті, які реагують на високочастотне випромінювання утворенням гармонік. Основні матеріали, які фіксує прилад:
- Кремній (Silicon): Використовується у всіх сучасних напівпровідникових схемах - SIM-карти, мобільні телефони, диктофони, приховані камери, GPS-трекери тощо. Саме кремній генерує сильний сигнал другої гармоніки, що дозволяє точно ідентифікувати електроніку навіть у вимкненому стані.
- Метали та біметали: Окислені метали або біметалеві з'єднання можуть давати відгук на третій гармоніці. Це використовується для підтвердження та відсіву хибних сигналів, щоб відрізнити їх від справжніх електронних компонентів.
Алгоритм інтерпретації
EDD-24T має індикатор ймовірності, який аналізує сигнали другої та третьої гармоніки й автоматично визначає, чи виявлений матеріал є "Кремнієм" (електроніка) або "Металом" (небажаний фон).
Які типи пристроїв може виявляти EDD-24T?
EDD-24T призначений для виявлення будь-яких електронних пристроїв, що містять напівпровідникові елементи. Завдяки принципу нелінійних переходів він реагує на кремнієві схеми незалежно від того, чи пристрій увімкнений, у режимі очікування або повністю вимкнений. Типи пристроїв, які може виявляти EDD-24T:
- Мобільні телефони (активні та вимкнені)
- Диктофони та аудіозаписуючі пристрої
- Приховані камери та відеозаписуючі системи
- GPS-трекери та маячки стеження
- SIM-карти, включно з сучасними NANO SIM
- Підслуховувальні пристрої та радіозакладки
- Будь-які інші електронні модулі з кремнієвими напівпровідниками
Додатково:
- Прилад здатний відрізняти електроніку (кремній) від металів/біметалів, використовуючи аналіз другої та третьої гармоніки.
- Це дозволяє оператору швидко визначати, чи сигнал походить від реального електронного пристрою, чи від стороннього матеріалу.
