Delta X G2/12 Advanced • Комплекс для пошуку прихованих пристроїв

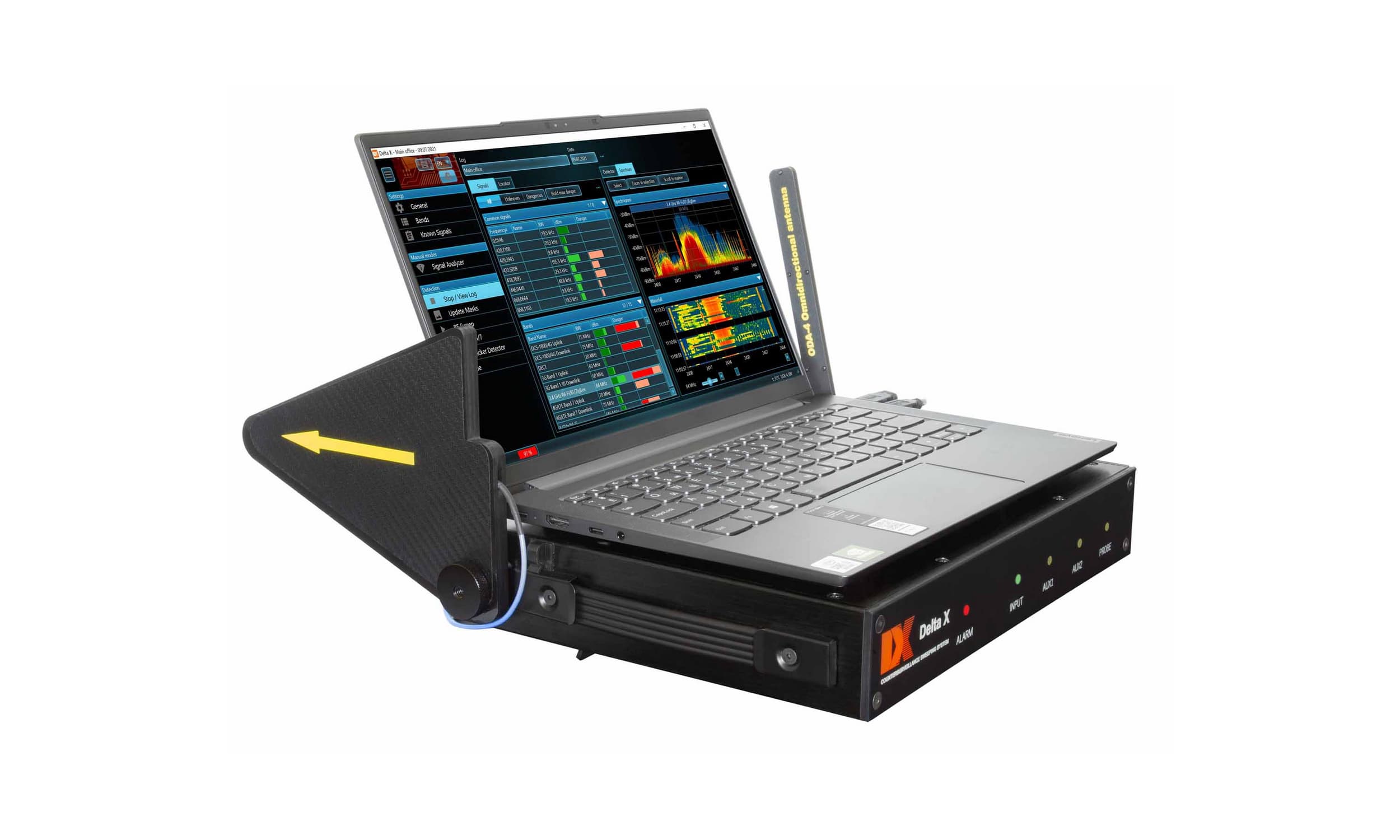

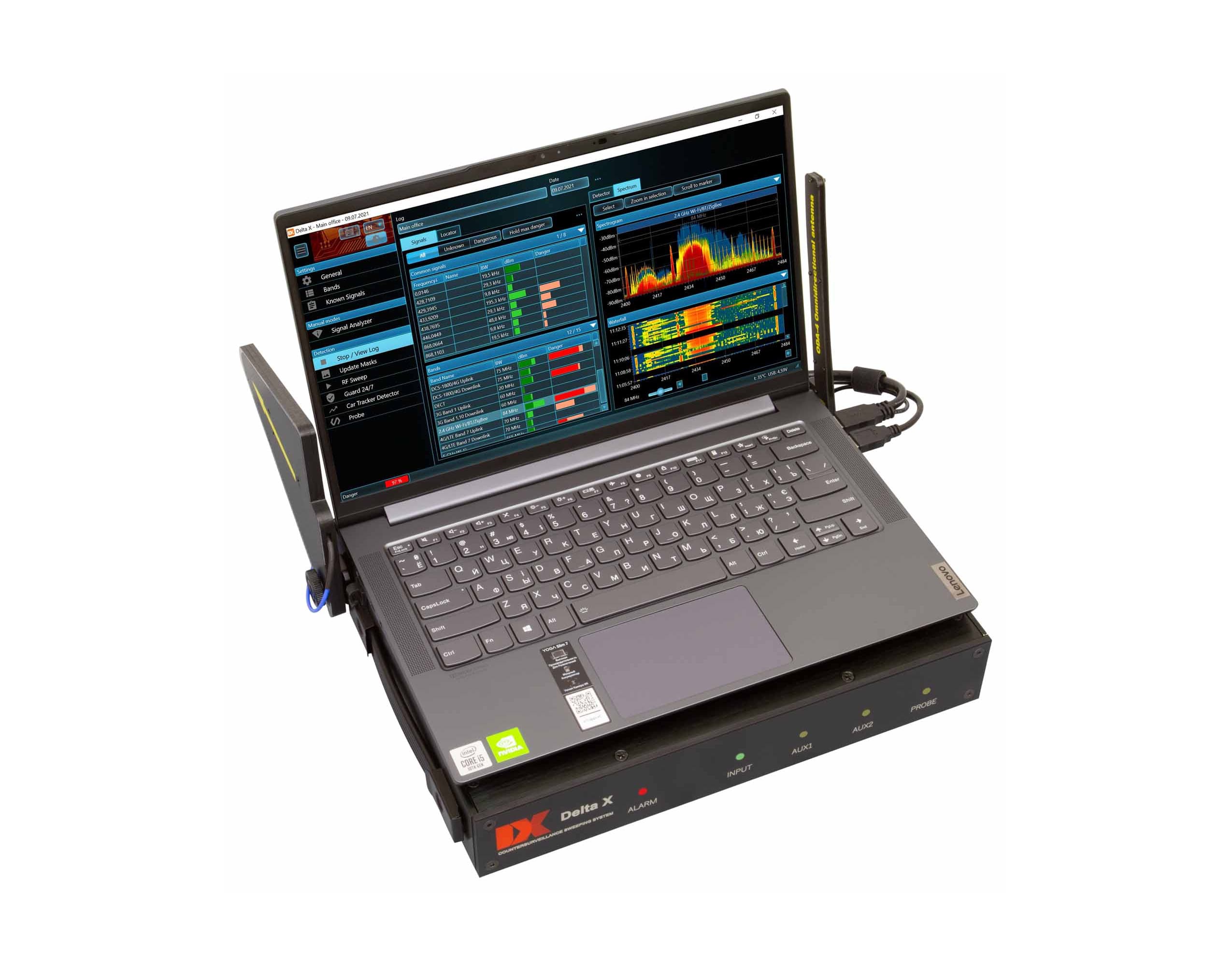

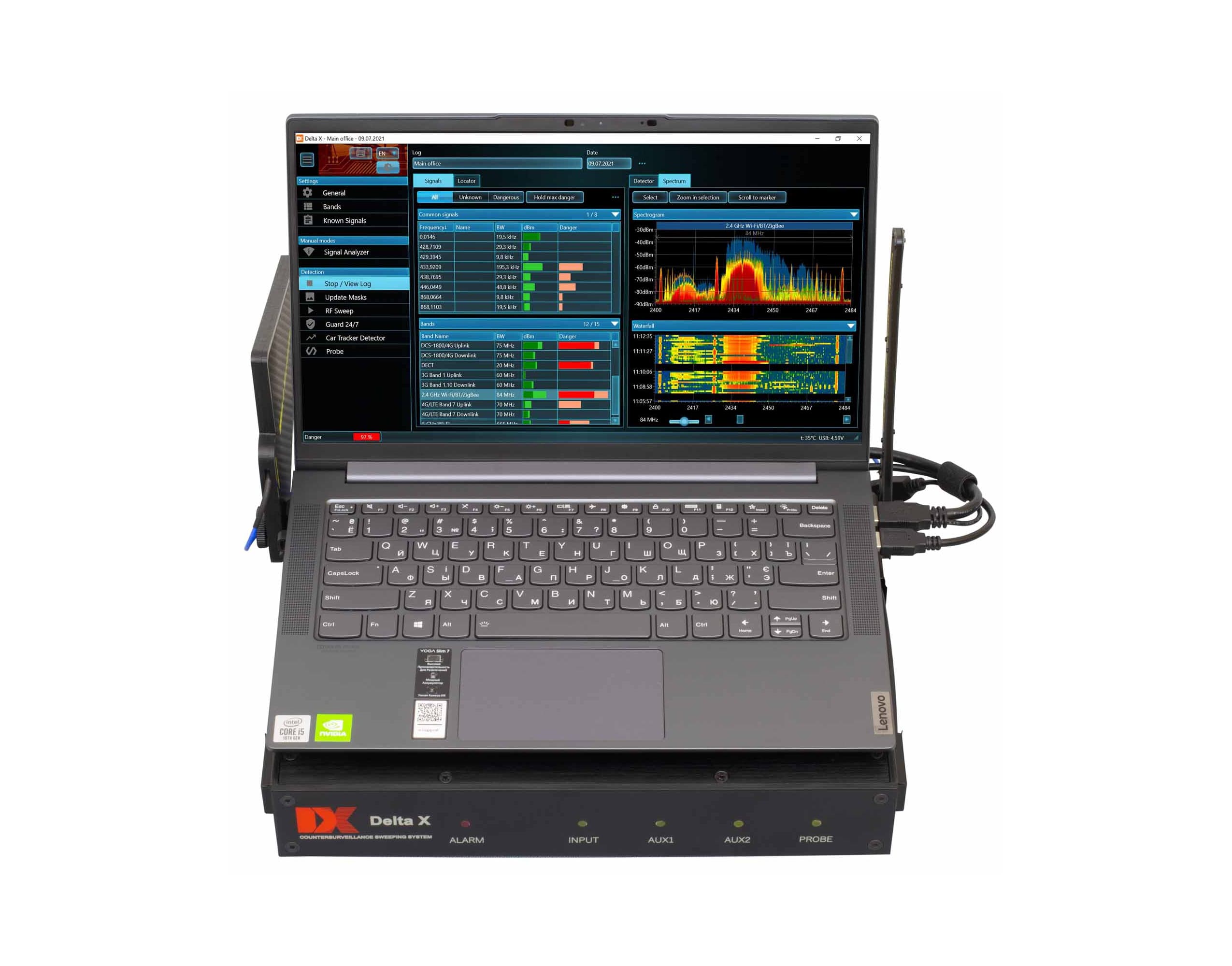

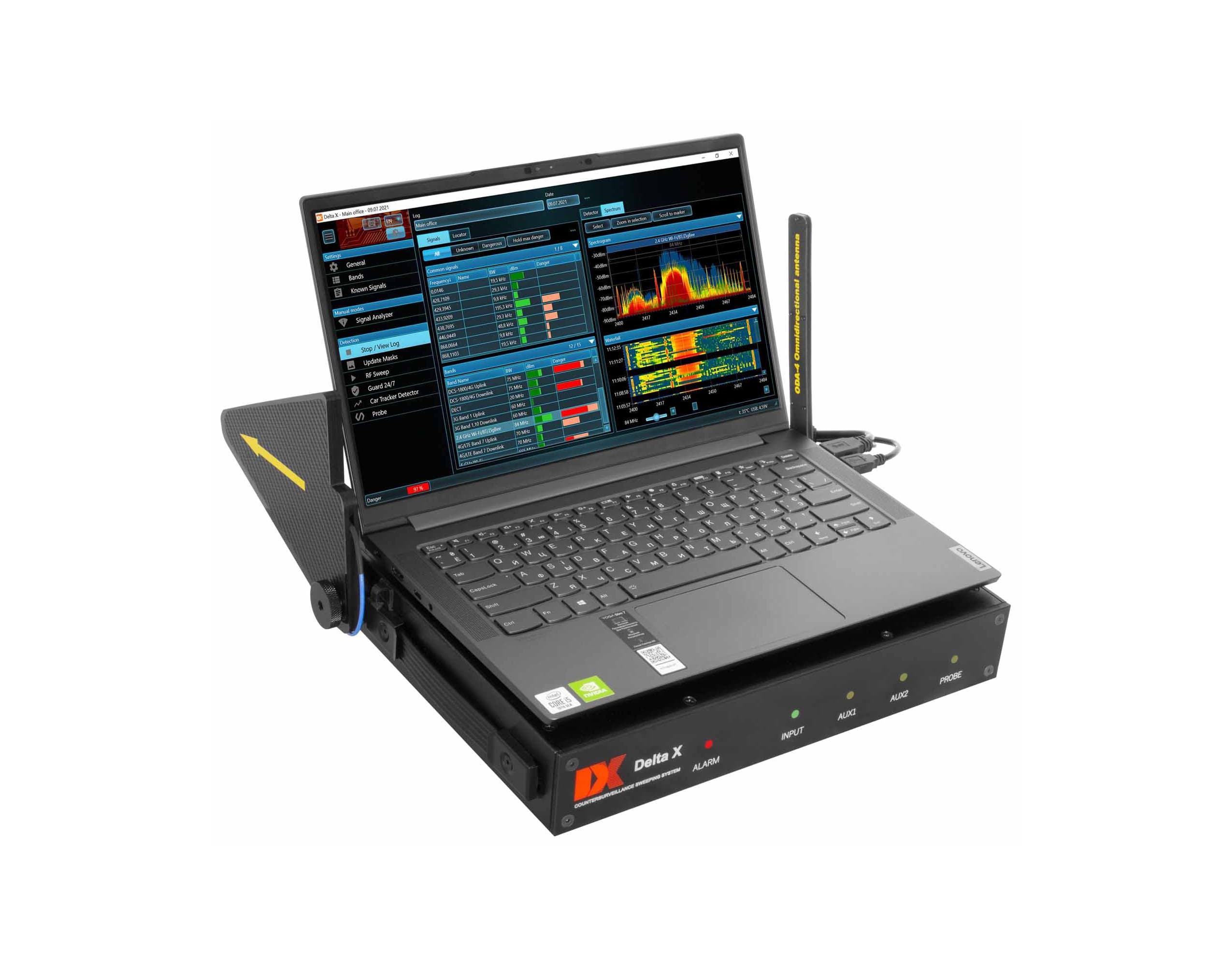

Друге покоління Delta X (G2) – це нова конструкція у вигляді переносного блоку зі зручним кріпленням ноутбука (в комплекті). Нова модель з’єднується з ноутбуком за допомогою магнітних тримачів, які забезпечують надійне кріплення в будь-яких ситуаціях і дозволяють легко переміщати систему під час пошуку.

Можливості

• Легка в освоєнні та одночасно потужна пошукова система
• Швидко і надійно виявляє всі види радіочастотних пристроїв негласного зняття інформації в діапазоні до 12 ГГц, включаючи аналогові, цифрові, що працюють постійно й періодично, передають аудіо або відео, з шифруванням або без нього
• Знаходить та ідентифікує закладні пристрої, що використовують цифрові стандарти GSM, 3G, 4G/LTE, 5G, Bluetooth, Wi-Fi, DECT та інші стандарти в діапазоні до 12 ГГц.
• Аналізує канали Wi-Fi 2.4 ГГц, Wi-Fi 5 GHz, Bluetooth, Bluetooth LE та Bluetooth LE Advertising
• Виявляє радіочастотні глушники (блокіратори, джаммери) на всіх діапазонах, включаючи діапазони мобільного зв’язку типу uplink та downlink, діапазони Глобальної Навігаційної Супутникової Системи (GPS, GLONASS, GALILEO, та ін.), Wi-Fi/Bluetooth, і т.д.
• Спектральний аналіз забезпечує високу чутливість та велику відстань виявлення, перевищуючи показники типових РЧ-детекторів та приймачів ближнього поля в 10-20 разів
• Функція маскування фону дозволяє відсіяти безпечні сигнали, такі як телебачення, радіомовлення, базові станції зв’язку, радіозв’язок та ін., та зосередитись на пошуку локальних сигналів що створюють небезпеку
• Можливість моніторингу радіочастотного середовища 24 години на добу з повною реєстрацією даних (спектральні траси, тривоги). Необмежена кількість журналів, кожен може містити необмежену історію подій
• Швидке налаштування на частотний розподіл країни використання
• Висока швидкість оновлення спектру та широка полоса пропускання реального часу забезпечують можливість реєстрації короткочасних сигналів
• Пошукові режими “Всі Сигнали”, “Мобільні/GPS-трекери”, “Безпровідні/ISM”, “Низхідні/Навігація” та “Користувач”, а також два додаткових режими дослідження діапазону та сигналу для локалізації
• Декілька антенних входів та вбудований антенний перемикач забезпечують максимальну чутливість у всьому діапазоні

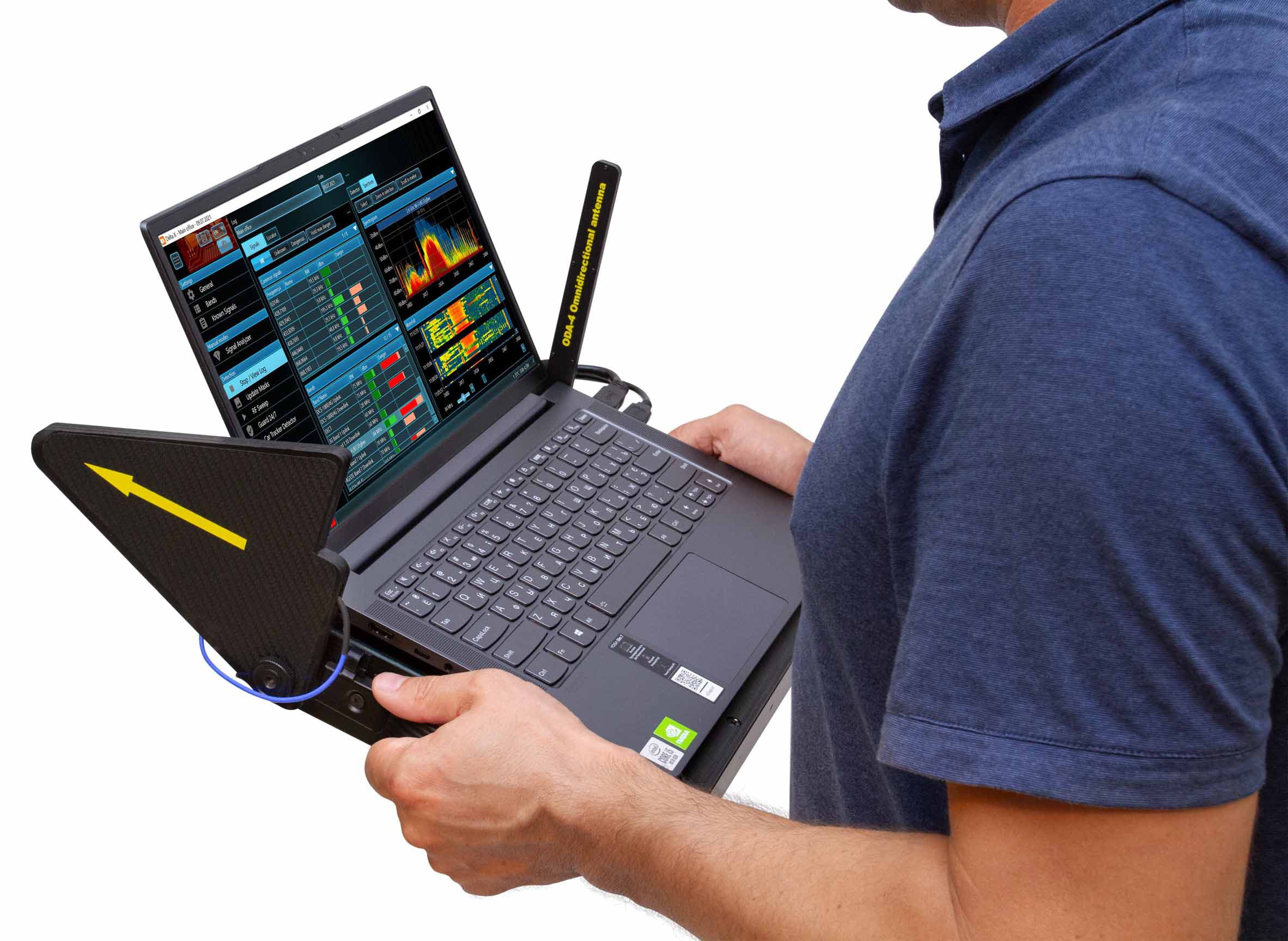

• Система працює з ноутбуком або планшетом та живиться від нього. Надійно з’єднується з ноутбуком або планшетом щоб переміщуватись під час пошуку та локалізації. Має зручну магнітну система кріплення ноутбука / планшета до головного блоку
• Бокові ручки використовуються для переноски, а всі антени кріпляться до блоку
• Транспортувальний кейс у комплекті поставки

Додатковий функціонал

• Маркери небезпеки “Threat Marks” показують небезпечні сигнали на графіку спектру
• Функція “Burst Hunt” (Пріоритет коротких сигналів) покращує виявлення короткочасних сигналів, таких як Wi-Fi, Bluetooth, 5G і т.д.
• Функція “Звукова тривога” попереджує користувача звуковим сигналом змінної інтенсивності про наявність небезпеки
• Функція “Атенюатор” спрощую локалізацію біля потужних передавачів
• Функція “Утримання максимальної небезпеки” автоматично відображує самий небезпечний діапазон або сигнал привертаючи увагу оператора на появу загрози
• Функція демодуляції AM/FM

Особливості Delta X G2/12 Advanced

• Широкий діапазон частот:9 кГц – 12 ГГц
• Виявляє несанкціоновану передачу інформації в мережі змінного струму, телефоні, кабелях Ethernet, сигналізації та інших проводах, а також в інфрачервоному діапазоні за допомогою багатофункціонального зонда, що входить в комплект
• Створений на базі відкаліброваного аналізатора спектру, який забезпечує точні вимірювання в dBm
• Розширений динамічний діапазон завдяки 14-розрядному АЦП аналізатора спектру
• Індикатор тривоги на передній панелі
• Релейний вихід тривоги може активувати зовнішні пристрої при виявленні небезпечного сигналу
• Оператор може змінювати розподіл частот між антенами

Переваги

Широкий набір пошукових режимів

• В режимі “Всі сигнали” система аналізує спектр у всьому діапазоні частот та виявляє сигнали всіх видів
• В режимі “Мобільні/GPS-трекери” система виявляє мобільні пристрої всіх стандартів, включаючи GPS-маяки, що встановлюються на транспорт та транслюють координати через мобільні мережі GSM, 3G, 4G/LTE та 5G (до 12 ГГц)
• В режимі “Безпровідні/ISM” Delta X швидко виявляє сигнали Wi-Fi, Bluetooth, ZigBee, DECT, LoRa та інші радіочастотні засоби
• В режимі “Низхідні/Навігація” система сканує низхідні діапазони мобільного зв’язку та діапазони Глобальної Супутникової Системи Навігації (GNSS)

Унікальна система діапазонів

• За замовчуванням частотний проміжок розбитий на декілька базових діапазонів, на додаток до яких додається ряд мобільних та безпровідних діапазонів відповідно до місцевого частотного розподілу
• Таблиця діапазонів може швидко налаштуватись на частотний розподіл країни використання та є її редагування у разі зміни частотного розподілу GSM, 3G, 4G/LTE та 5G
• Кожний діапазон має окрему шкалу рівня та індивідуальний поріг для налаштування чутливості. Шкала рівня змінює колір на червоний в разі перевищення порогу
• Історія тривог по кожному з діапазонів зберігається в журналі та може бути відображена на графіку

Автоматичне розпізнавання сигналів

• Сигнали автоматично розпізнаються в спектрі, заносяться до списку, а потім автоматично оновлюються
• Список сигналів доступний в режимі дослідження діапазону
• Історія тривоги по кожному з сигналів зберігається в журналі та може бути відображена на графіку
• Користувач може легко перейти до дослідження окремого сигналу щоб виконати його локалізацію

Маскування фону

• Команда “Маскувати фон” дозволяє накопичити та замаскувати зовнішні сигнали, такі як сигнали телебачення, радіомовлення, ретранслятори мобільного зв’язку та ін. і таким чином зосередитись на виявленні ті льки тих передавачів, що розташовані в зоні пошуку.
• Маскування фону можна проводити в декі лькох точках
• Зміщення спектральної маски (чутливість) задається порогом

Аналіз Wi-Fi та Bluetooth

• По кожному каналу Wi-Fi 2.4 ГГц та 5 ГГц відображується окрема шкала рівня
• Відображуються окремі шкали рівня для протоколів “Bluetooth”, “Bluetooth LE” та окремо для сповіщальних каналів “Bluetooth LE Advertising”
• Можливе дослідження та локалізація кожного окремого каналу Wi-Fi або окремого протоколу “Bluetooth”, “Bluetooth LE” та “Bluetooth LE Advertising”
• Відображується сітки каналів Wi-Fi, Bluetooth або Bluetooth LE на графіку спектру
• Сканування точок доступу Wi-Fi або нез’єднаних пристроїв Bluetooth LE
• Відображення точок доступу Wi-Fi або нез’єднаних пристроїв Bluetooth LE на графіку спектру або в списку

Поріг та індикація тривоги

• Кожен діапазон має індивідуальний поріг чутливості що задається користувачем
• Колір шкали змінюється на червоний при перевищенні рівня порогу
• Сигнали, які перевищують поріг, автоматично розпізнаються та зберігаються
• Функція “Звукова тривога” попереджує оператора при перевищенні порогу. Інтенсивність звукової тривоги наростає коли рівень росте, що полегшує локалізацію.
• По кожному діапазону та сигналу зберігається історія тривог з виводом на графік

Виявлення РЧ глушників

• Скануються діапазони, на яких можуть працювати глушники радіочастотного сигналу мобільні низхідні канали зв’язку та діапазони Глобальної Навігаційної Супутникової Системи (GNSS)
• Функція “Виявляти РЧ глушники” активує вимірювання рівня шуму на діапазонах та особливу звукову тривогу
• Коли виявлено наявність перешкод, оператор може знайти джерело сигналу за допомогою шкали “Рівень шуму” та звукової сигналізації
• Окрім мобільних низхідних каналів зв’язку та супутникових діапазонів, можна сканувати на наявність перешкод будь-які інші діапазони

Технічні характеристики

Документація та Файли

---

PDF, 3 МБ

Delta X/S Інструкція Користувача (UA)

PDF, 7 МБ

Delta X Інструкція Користувача v.1.231 (UA)

PDF, 6 МБ

Delta X G2 Специфікація (UA)

PDF, 3 МБ

Delta X/S Інструкція Користувача (EN)

PDF, 7 МБ

Delta X Інструкція Користувача v.1.231 (EN)

PDF, 3 МБ

Delta X G2 Специфікація (EN)
